Torzní pružina T-17007R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-17007R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

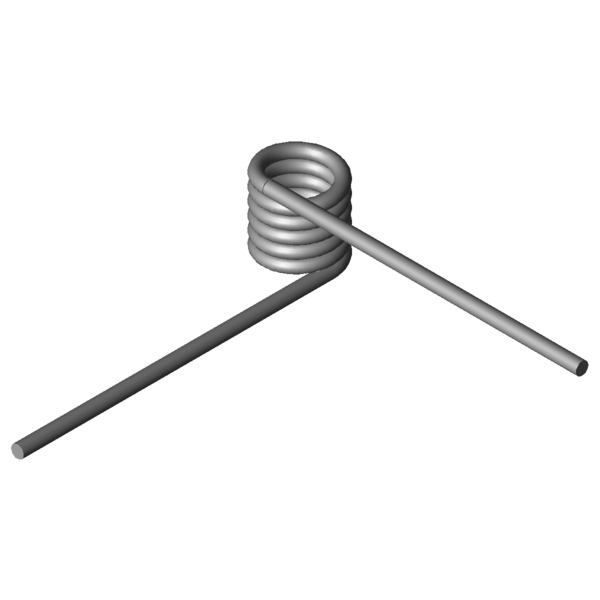

Obrázek produktu Torzní pružina T-17007R
Obrázek produktu Torzní pružina T-17007R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17007R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 12,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 21,6 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1137,47 Nmm (+/-) Tolerance maximum torque
Mn 2709,97 Nmm Největší točivý moment pružiny
alphan 46,25 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 11,1 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,3 mm (+/-) tolerance of inner coil diameter
Gew 28,1258 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17007R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17007R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17007R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17007R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-17007R

Formulář dotazu Torzní pružina T-17007R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 270°

Formulář dotazu Torzní pružina T-17007R

Podobné zkrutné pružiny pro Torzní pružina T-17007R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19136R 15 17,5 825,31 134,83 1.4310 39,5 | 75,6 | 32,4 | 10,4
T-19161R 18 17,5 838,31 161,03 1.4310 36,6 | 71,0 | 29,8 | 8,9
T-16807R 11,5 15,19 1041,37 63,68 1.4310 53,7 | 77,5 | 55,5 | 27,9
T-16817R 15,5 15,19 1076,95 85,01 1.4310 47,5 | 73,8 | 47,1 | 21,6
T-19203R 10 16,88 1422,19 51,97 1.4310 65,4 | 78,8 | 70,7 | 46,7
T-19207R 10 29,38 1422,19 97,15 1.4310 50,7 | 77,2 | 50,0 | 25,0
T-19223R 13,5 16,88 1481,57 69,25 1.4310 60,1 | 83,0 | 60,7 | 36,5
T-19227R 13,5 29,38 1481,57 129,5 1.4310 48,7 | 81,4 | 45,2 | 19,5
T-19243R 17,5 16,88 1524,2 89,03 1.4310 53,1 | 75,9 | 54,1 | 29,2
T-16907R 11,5 18,9 1888,38 50,07 1.4310 78,1 | 89,0 | 81,0 | 64,4
T-16903R 11,5 10,5 1888,38 23,95 1.4310 70,4 | 76,0 | 60,7 | 74,3
T-16917R 15,5 18,9 1965,24 66,69 1.4310 68,8 | 85,2 | 70,9 | 50,3
T-19303R 12 20,25 2364,22 49,96 1.4310 88,4 | 94,5 | 89,9 | 80,8
T-19323R 16 20,25 2459,2 65,83 1.4310 77,6 | 88,5 | 80,5 | 63,8
T-17007R 12,5 21,6 2709,97 46,25 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17017R 17 21,6 2827,78 62,09 1.4310 84,7 | 91,2 | 85,2 | 77,7
T-19403R 12,4 24,3 3909,65 42,55 1.4310 78,9 | 92,3 | 80,7 | 63,8
T-19423R 17,4 24,3 4113,81 58,73 1.4310 79,7 | 83,2 | 72,3 | 83,7
T-19503R 17,5 27 5491,74 52,66 1.4310 67,3 | 77,1 | 68,6 | 56,2
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202089; Torzní pružina T-17007R

Země původu: DE, German; Torzní pružina T-17007R
