Torzní pružina T-17017R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-17017R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

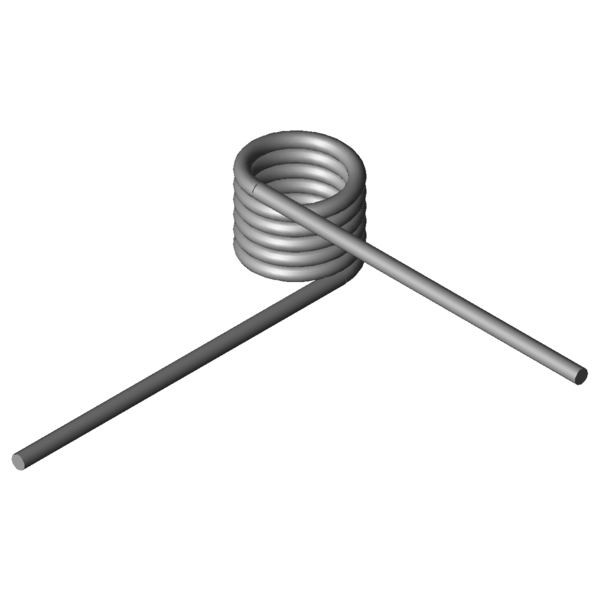

Obrázek produktu Torzní pružina T-17017R
Obrázek produktu Torzní pružina T-17017R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17017R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 17 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 21,6 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1002,8 Nmm (+/-) Tolerance maximum torque
Mn 2827,78 Nmm Největší točivý moment pružiny
alphan 62,09 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 15 mm Největší možný průměr trnu
Ddmin 11 mm Menor diâmetro de mandril possível
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 33,2787 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17017R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17017R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17017R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17017R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-17017R

Formulář dotazu Torzní pružina T-17017R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270°

Formulář dotazu Torzní pružina T-17017R

Podobné zkrutné pružiny pro Torzní pružina T-17017R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16817R 15,5 15,19 1076,95 85,01 1.4310 53,5 | 77,3 | 55,6 | 27,8
T-16827R 18,5 15,19 1094,7 101,02 1.4310 50,5 | 77,5 | 50,1 | 23,8
T-19223R 13,5 16,88 1481,57 69,25 1.4310 65,5 | 78,6 | 71,0 | 47,0
T-19243R 17,5 16,88 1524,2 89,03 1.4310 61,3 | 84,5 | 61,8 | 37,6
T-19247R 17,5 29,38 1524,2 166,38 1.4310 49,6 | 82,9 | 45,6 | 20,1
T-19263R 22,5 16,88 1558,44 113,72 1.4310 54,1 | 77,3 | 54,9 | 30,1
T-16907R 11,5 18,9 1888,38 50,07 1.4310 79,1 | 80,9 | 73,7 | 82,8
T-16917R 15,5 18,9 1965,24 66,69 1.4310 78,2 | 88,7 | 81,3 | 64,7
T-16927R 19,5 18,9 2014,76 83,31 1.4310 71,1 | 87,4 | 72,9 | 53,1
T-16937R 24 18,9 2052,94 102,02 1.4310 64,3 | 81,9 | 66,7 | 44,2
T-19303R 12 20,25 2364,22 49,96 1.4310 88,1 | 86,0 | 82,0 | 96,2
T-19323R 16 20,25 2459,2 65,83 1.4310 88,8 | 93,9 | 90,6 | 82,0
T-19343R 21 20,25 2533,79 85,62 1.4310 78,5 | 89,5 | 81,1 | 65,0
T-17007R 12,5 21,6 2709,97 46,25 1.4310 84,7 | 91,2 | 85,2 | 77,7
T-17017R 17 21,6 2827,78 62,09 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17027R 22 21,6 2909,76 79,7 1.4310 86,7 | 92,4 | 87,5 | 80,2
T-19403R 12,4 24,3 3909,65 42,55 1.4310 67,9 | 83,6 | 70,4 | 49,6
T-19423R 17,4 24,3 4113,81 58,73 1.4310 79,5 | 91,8 | 81,7 | 65,0
T-19443R 22,4 24,3 4240,2 74,91 1.4310 79,9 | 84,6 | 74,8 | 80,5
T-19503R 17,5 27 5491,74 52,66 1.4310 65,8 | 85,7 | 68,2 | 43,7
T-19703R 20,5 16,88 7210,54 23,96 1.4310 43,8 | 77,4 | 38,9 | 15,1
T-19804R 20 18,75 9706,06 21,16 1.4310 40,0 | 78,6 | 31,6 | 9,9
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-17017R

Země původu: DE, German; Torzní pružina T-17017R
