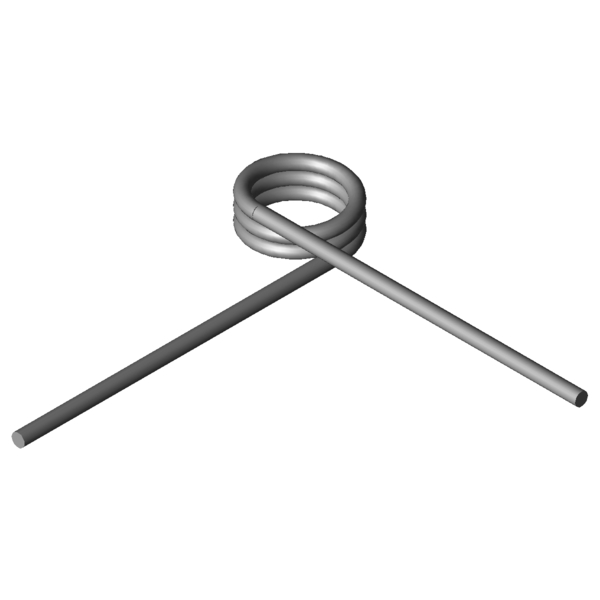

Domov » Výrobek » Zkrutné pružiny » t-17013r Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Torzní pružina T-17013R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270° Cenová stupnice - Torzní pružina T-17013R Množství Jedn. cena [EUR] 1 5,5300 EUR 2 3,9000 EUR 3 3,7100 EUR 7 2,9000 EUR 17 1,4300 EUR 37 1,1000 EUR 75 0,9400 EUR 125 0,6511 EUR 175 0,6135 EUR 250 0,5760 EUR 350 0,5306 EUR 450 0,4927 EUR Torzní pružina Nakoupit Obrázek produktu Torzní pružina T-17013R Množství:Množství: Přidat do nákupního košíku Technické údaje - Torzní pružina T-17013R Značka Hodnota Jednotka Popis Druh materiálu 1.4310 - Druh materiálu Směr vinutí Doprava - Směr vinutí – doleva nebo doprava Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu alpha1 Stupně Úhel otáčení předepjaté pružiny F1 N Síla předepjaté pružiny M1 Nmm Točivý moment předepjaté pružiny alpha2 Stupně Úhel otáčení napnuté pružiny F2 N Síla napnuté pružiny M2 Nmm Točivý moment napnuté pružiny alphah Stupně Pracovní úhel otáčení d 3,2 mm Prumer drátu Di 17 mm Vnitřní průměr vinutí Dd mm Průměr trnu LsH mm Délka prodlouženého konce – rameno páky LsR mm Délka prodlouženého konce – nečinné rameno Lk0 12 mm Délka tělesa pružiny Ls 80 mm Délky prodlouženého konce RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky Mntol 1197 Nmm (+/-) Tolerance maximum torque Mn 2827,78 Nmm Největší točivý moment pružiny alphan 29,69 Stupně Největší úhel otáčení pružiny nt 2,75 Kus Počet vinutí Ddmax 15 mm Největší možný průměr trnu Ddmin 11 mm Menor diâmetro de mandril possível Ditol 0,4 mm (+/-) tolerance of inner coil diameter Gew 21,2104 g Hmotnost výrobku PG M - Cenová skupina pro tento výrobek Technický výkres Torzní pružina Datový list Torzní pružina T-17013R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270° Datový list stáhnout soubor pdf Charakteristika kovové pružiny Torzní pružina T-17013R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270° Charakteristika kovové pružiny stáhnout soubor pdf CAD data Torzní pružina T-17013R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270° CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Torzní pružina T-17013R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270° síla-dráha-výpočet Torzní pružina T-17013R Formulář dotazu Torzní pružina T-17013R: Nerezová ocel Ø 3,2 x 17 x 80 mm / 270° Formulář dotazu Torzní pružina T-17013R Číslo celního sazebníku: 73202089; Torzní pružina T-17013R Země původu: DE, German; Torzní pružina T-17013R Obrázek produktu - Zkrutné pružiny T-17013R QR-Code: Torzní pružina T-17013R
