Torzní pružina T-19715L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Cenová stupnice - Torzní pružina T-19715L

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

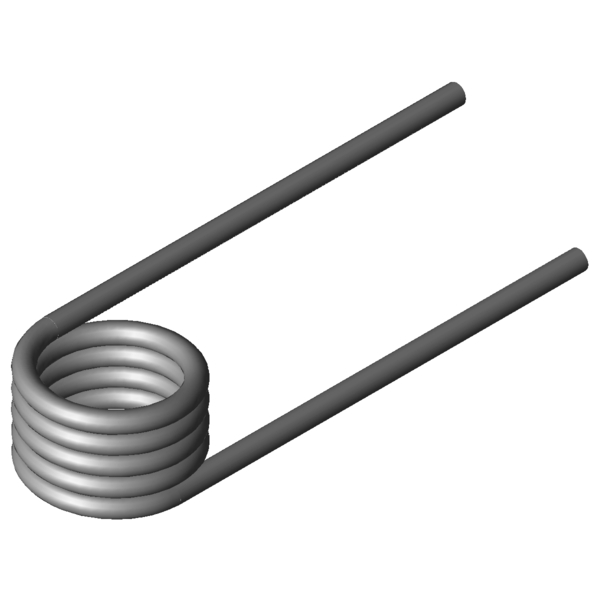

Obrázek produktu Torzní pružina T-19715L
Obrázek produktu Torzní pružina T-19715L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19715L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 25,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 24,75 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 2878,05 Nmm (+/-) Tolerance maximum torque
Mn 7413,47 Nmm Největší točivý moment pružiny
alphan 48,38 Stupně Největší úhel otáčení pružiny
nt 4,5 Kus Počet vinutí
Ddmax 22,5 mm Největší možný průměr trnu
Ddmin 16 mm Menor diâmetro de mandril possível
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 78,2504 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19715L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19715L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19715L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19715L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

síla-dráha-výpočet Torzní pružina T-19715L

Formulář dotazu Torzní pružina T-19715L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Formulář dotazu Torzní pružina T-19715L

Podobné zkrutné pružiny pro Torzní pružina T-19715L: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19346L 21 31,5 2533,79 141,5 1.4310 40,6 | 75,9 | 34,2 | 11,7
T-19366L 26 31,5 2582,84 174,18 1.4310 45,5 | 79,8 | 40,6 | 16,3
T-19362L 26 16,5 2582,84 82,51 1.4310 58,9 | 81,5 | 60,9 | 34,4
T-17026L 22 17,6 2909,76 62,37 1.4310 68,4 | 80,0 | 74,1 | 51,2
T-17036L 27 17,6 2964,79 76,16 1.4310 65,4 | 86,1 | 67,4 | 42,7
T-19422L 17,4 19,8 4113,81 45,98 1.4310 83,6 | 81,1 | 71,6 | 98,2
T-19442L 22,4 19,8 4240,2 58,58 1.4310 83,1 | 87,2 | 82,6 | 79,5
T-19462L 27,4 19,8 4326,15 71,27 1.4310 54,7 | 80,6 | 54,9 | 28,6
T-19502L 17,5 22 5491,74 41,2 1.4310 69,0 | 74,2 | 70,1 | 62,8
T-19522L 22,5 22 5673,53 52,48 1.4310 68,2 | 80,1 | 73,5 | 50,9
T-19542L 27,5 22 5798,12 63,67 1.4310 65,0 | 86,1 | 66,1 | 42,9
T-19562L 32,5 22 5888,83 74,96 1.4310 60,0 | 82,1 | 60,9 | 37,0
T-19706L 20,5 24,75 7210,54 39,21 1.4310 82,5 | 84,4 | 76,5 | 86,6
T-19702L 20,5 15,75 7210,54 21,78 1.4310 54,4 | 78,3 | 57,3 | 27,5
T-19715L 25,5 24,75 7413,47 48,38 1.4310 82,8 | 90,4 | 85,9 | 72,2
T-19724L 30,5 24,75 7558,94 57,55 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19720L 30,5 15,75 7558,94 31,97 1.4310 80,0 | 79,7 | 70,6 | 89,8
T-19733L 35,5 24,75 7668,33 66,72 1.4310 71,3 | 86,3 | 73,6 | 54,1
T-19807L 20 27,5 9706,06 34,63 1.4310 83,4 | 90,5 | 84,0 | 75,8
T-19803L 20 17,5 9706,06 19,24 1.4310 46,8 | 77,4 | 45,0 | 18,1
T-19821L 28 27,5 10155,28 47,83 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19817L 28 17,5 10155,28 26,57 1.4310 53,1 | 85,9 | 49,4 | 23,8
T-19836L 36 27,5 10430,68 61,03 1.4310 87,0 | 92,6 | 87,9 | 80,5
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202089; Torzní pružina T-19715L

Země původu: DE, German; Torzní pružina T-19715L
