Torzní pružina T-19720L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 180°

Cenová stupnice - Torzní pružina T-19720L

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

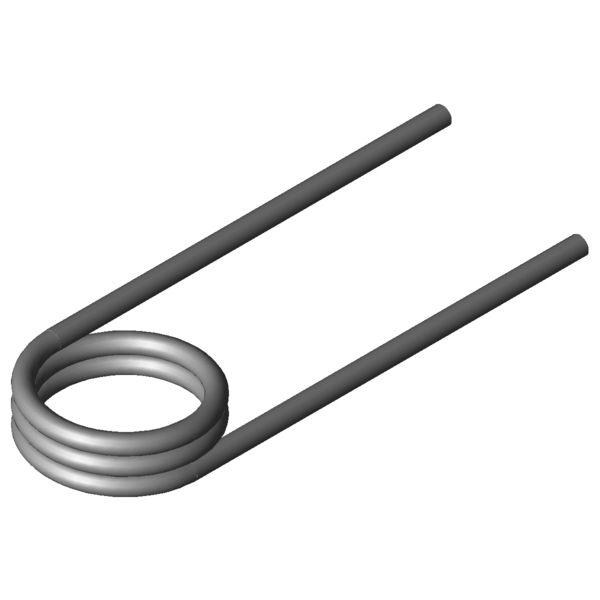

Obrázek produktu Torzní pružina T-19720L
Obrázek produktu Torzní pružina T-19720L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19720L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 30,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 15,75 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3068,25 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm Největší točivý moment pružiny
alphan 31,97 Stupně Největší úhel otáčení pružiny
nt 2,5 Kus Počet vinutí
Ddmax 26,9 mm Největší možný průměr trnu
Ddmin 19 mm Menor diâmetro de mandril possível
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Gew 59,5438 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19720L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19720L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19720L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19720L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 180°

síla-dráha-výpočet Torzní pružina T-19720L

Formulář dotazu Torzní pružina T-19720L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 180°

Formulář dotazu Torzní pružina T-19720L

Podobné zkrutné pružiny pro Torzní pružina T-19720L: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19322L 16 16,5 2459,2 51,53 1.4310 46,3 | 71,5 | 47,3 | 20,2
T-19342L 21 16,5 2533,79 67,02 1.4310 44,5 | 77,0 | 40,6 | 16,0
T-19362L 26 16,5 2582,84 82,51 1.4310 44,1 | 82,5 | 36,5 | 13,2
T-17016L 17 17,6 2827,78 48,59 1.4310 49,4 | 72,1 | 51,6 | 24,6
T-17026L 22 17,6 2909,76 62,37 1.4310 47,4 | 77,6 | 44,9 | 19,7
T-17022L 22 11,2 2909,76 34,65 1.4310 57,4 | 71,5 | 65,4 | 35,5
T-17036L 27 17,6 2964,79 76,16 1.4310 46,7 | 83,0 | 40,6 | 16,5
T-17032L 27 11,2 2964,79 42,31 1.4310 54,6 | 76,9 | 57,4 | 29,6
T-19442L 22,4 19,8 4240,2 58,58 1.4310 54,5 | 77,7 | 55,3 | 30,6
T-19462L 27,4 19,8 4326,15 71,27 1.4310 53,3 | 83,1 | 51,0 | 25,7
T-19542L 27,5 22 5798,12 63,67 1.4310 61,8 | 83,5 | 63,5 | 38,5
T-19562L 32,5 22 5888,83 74,96 1.4310 59,4 | 84,8 | 60,3 | 33,2
T-19702L 20,5 15,75 7210,54 21,78 1.4310 80,7 | 89,1 | 81,8 | 71,4
T-19711L 25,5 15,75 7413,47 26,88 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19720L 30,5 15,75 7558,94 31,97 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19729L 35,5 15,75 7668,33 37,07 1.4310 91,7 | 95,3 | 92,4 | 87,5
T-19803L 20 17,5 9706,06 19,24 1.4310 65,9 | 81,9 | 69,0 | 46,9
T-19817L 28 17,5 10155,28 26,57 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19832L 36 17,5 10430,68 33,91 1.4310 82,8 | 88,2 | 83,4 | 76,9
T-19847L 44 17,5 10616,8 41,25 1.4310 83,1 | 83,1 | 74,4 | 91,9
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202089; Torzní pružina T-19720L

Země původu: DE, German; Torzní pružina T-19720L

Obrázek produktu - Zkrutné pružiny T-19720L

Obrázek produktu - Zkrutné pružiny T-19720L

QR-Code: Torzní pružina T-19720L

QR-Code - Zkrutné pružiny - T-19720L | https://www.federnshop.com/cz/v%c3%bdrobek/zkrutn%c3%a9_pru%c5%beiny/t-19720l.html
