Torzní pružina T-19847L: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

Cenová stupnice - Torzní pružina T-19847L

Množství Jedn. cena [EUR]
1 6,4400 EUR
2 4,5400 EUR
3 4,3300 EUR
7 3,5700 EUR
17 2,3000 EUR
37 1,8300 EUR
75 1,7400 EUR

Torzní pružina Nakoupit

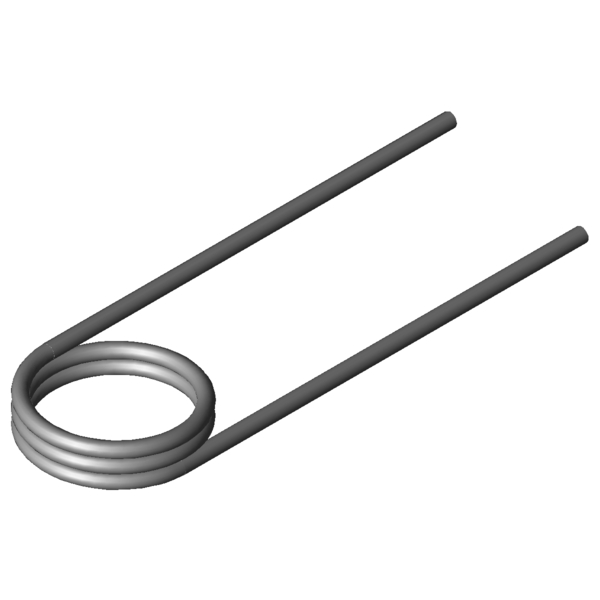

Obrázek produktu Torzní pružina T-19847L
Obrázek produktu Torzní pružina T-19847L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19847L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 5 mm Prumer drátu
Di 44 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 17,5 mm Délka tělesa pružiny
Ls 150 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3749,53 Nmm (+/-) Tolerance maximum torque
Mn 10616,8 Nmm Největší točivý moment pružiny
alphan 41,25 Stupně Největší úhel otáčení pružiny
nt 2,5 Kus Počet vinutí
Ddmax 39 mm Největší možný průměr trnu
Ddmin 32 mm Menor diâmetro de mandril possível
Ditol 0,9 mm (+/-) tolerance of inner coil diameter
Gew 106,2759 g Hmotnost výrobku
PG T - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19847L: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19847L: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19847L: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19847L: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

síla-dráha-výpočet Torzní pružina T-19847L

Formulář dotazu Torzní pružina T-19847L: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

Formulář dotazu Torzní pružina T-19847L

Podobné zkrutné pružiny pro Torzní pružina T-19847L: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19462L 27,4 19,8 4326,15 71,27 1.4310 49,0 | 74,2 | 49,3 | 23,6
T-19522L 22,5 22 5673,53 52,48 1.4310 59,4 | 70,2 | 66,0 | 42,0
T-19542L 27,5 22 5798,12 63,67 1.4310 56,4 | 74,0 | 59,7 | 35,4
T-19562L 32,5 22 5888,83 74,96 1.4310 54,5 | 77,8 | 55,2 | 30,5
T-19702L 20,5 15,75 7210,54 21,78 1.4310 71,2 | 75,5 | 60,4 | 77,7
T-19711L 25,5 15,75 7413,47 26,88 1.4310 80,0 | 79,3 | 67,5 | 93,3
T-19720L 30,5 15,75 7558,94 31,97 1.4310 83,1 | 83,1 | 74,4 | 91,9
T-19724L 30,5 24,75 7558,94 57,55 1.4310 66,4 | 76,7 | 71,4 | 51,0
T-19729L 35,5 15,75 7668,33 37,07 1.4310 82,8 | 86,9 | 81,0 | 80,4
T-19733L 35,5 24,75 7668,33 66,72 1.4310 64,0 | 80,5 | 67,0 | 44,7
T-19803L 20 17,5 9706,06 19,24 1.4310 67,3 | 81,8 | 69,0 | 51,0
T-19817L 28 17,5 10155,28 26,57 1.4310 78,4 | 87,9 | 80,0 | 67,3
T-19832L 36 17,5 10430,68 33,91 1.4310 89,3 | 93,9 | 90,2 | 83,7
T-19836L 36 27,5 10430,68 61,03 1.4310 77,0 | 81,8 | 82,9 | 66,4
T-19847L 44 17,5 10616,8 41,25 1.4310 100,0 | 100,0 | 100,0 | 100,0
Počet podobných kovových pružin: 14

Číslo celního sazebníku: 73202089; Torzní pružina T-19847L

Země původu: DE, German; Torzní pružina T-19847L
