Torzní pružina T-19847R: Nerezová ocel Ø 5 x 44 x 150 mm / 180°

Name: T-19847R - Zkrutné pružiny
SKU: T-19847R
Availability: InStock

Cenová stupnice - Torzní pružina T-19847R

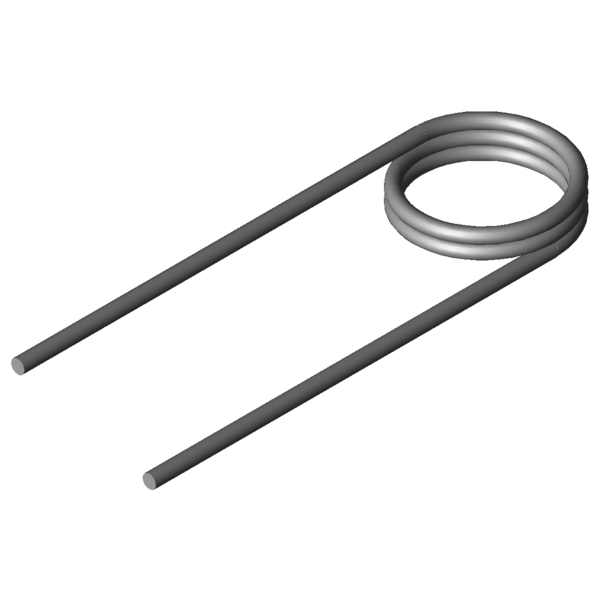

Obrázek produktu Torzní pružina T-19847R

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	5	mm	Prumer drátu
Di	44	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	17,5	mm	Délka tělesa pružiny
Ls	150	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	3749,53	Nmm	(+/-) Tolerance maximum torque
Mn	10616,8	Nmm	Největší točivý moment pružiny
alphan	41,25	Stupně	Největší úhel otáčení pružiny
nt	2,5	Kus	Počet vinutí
Ddmax	39	mm	Největší možný průměr trnu
Ddmin	32	mm	Menor diâmetro de mandril possível
Ditol	0,9	mm	(+/-) tolerance of inner coil diameter
Gew	106,2759	g	Hmotnost výrobku
PG	T	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-19462R	27,4	19,8	4326,15	71,27	1.4310	49,0 \| 74,2 \| 49,3 \| 23,6
T-19522R	22,5	22	5673,53	52,48	1.4310	59,4 \| 70,2 \| 66,0 \| 42,0
T-19542R	27,5	22	5798,12	63,67	1.4310	56,4 \| 74,0 \| 59,7 \| 35,4
T-19562R	32,5	22	5888,83	74,96	1.4310	54,5 \| 77,8 \| 55,2 \| 30,5
T-19702R	20,5	15,75	7210,54	21,78	1.4310	71,2 \| 75,5 \| 60,4 \| 77,7
T-19711R	25,5	15,75	7413,47	26,88	1.4310	80,0 \| 79,3 \| 67,5 \| 93,3
T-19720R	30,5	15,75	7558,94	31,97	1.4310	83,1 \| 83,1 \| 74,4 \| 91,9
T-19724R	30,5	24,75	7558,94	57,55	1.4310	66,4 \| 76,7 \| 71,4 \| 51,0
T-19729R	35,5	15,75	7668,33	37,07	1.4310	82,8 \| 86,9 \| 81,0 \| 80,4
T-19733R	35,5	24,75	7668,33	66,72	1.4310	64,0 \| 80,5 \| 67,0 \| 44,7
T-19803R	20	17,5	9706,06	19,24	1.4310	67,3 \| 81,8 \| 69,0 \| 51,0
T-19817R	28	17,5	10155,28	26,57	1.4310	78,4 \| 87,9 \| 80,0 \| 67,3
T-19832R	36	17,5	10430,68	33,91	1.4310	89,3 \| 93,9 \| 90,2 \| 83,7
T-19836R	36	27,5	10430,68	61,03	1.4310	77,0 \| 81,8 \| 82,9 \| 66,4
T-19847R	44	17,5	10616,8	41,25	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
