Torzní pružina T-19711R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Cenová stupnice - Torzní pružina T-19711R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

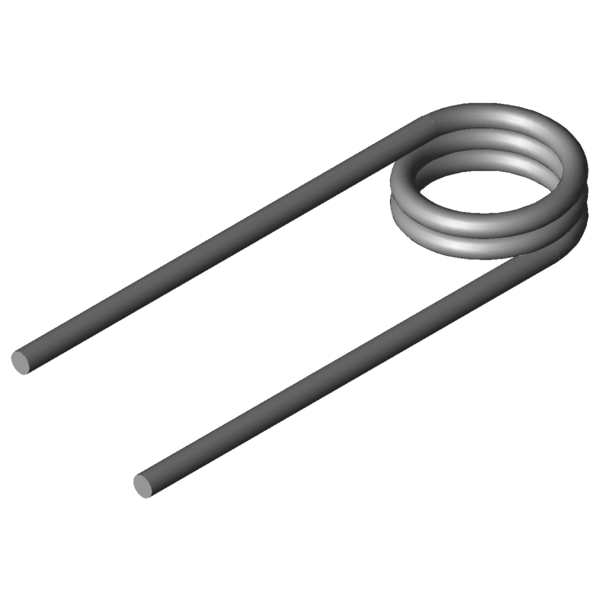

Obrázek produktu Torzní pružina T-19711R
Obrázek produktu Torzní pružina T-19711R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19711R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 25,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 15,75 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3314,08 Nmm (+/-) Tolerance maximum torque
Mn 7413,47 Nmm Největší točivý moment pružiny
alphan 26,88 Stupně Největší úhel otáčení pružiny
nt 2,5 Kus Počet vinutí
Ddmax 22,5 mm Největší možný průměr trnu
Ddmin 16 mm Menor diâmetro de mandril possível
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 54,621 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19711R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19711R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19711R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19711R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

síla-dráha-výpočet Torzní pružina T-19711R

Formulář dotazu Torzní pružina T-19711R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Formulář dotazu Torzní pružina T-19711R

Podobné zkrutné pružiny pro Torzní pružina T-19711R: Nerezová ocel Ø 4,5 x 25,5 x 100 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16936R 24 15,4 2052,94 79,84 1.4310 41,6 | 84,7 | 30,7 | 9,3
T-19322R 16 16,5 2459,2 51,53 1.4310 45,0 | 75,0 | 42,7 | 17,3
T-19342R 21 16,5 2533,79 67,02 1.4310 44,1 | 81,5 | 37,1 | 13,7
T-19362R 26 16,5 2582,84 82,51 1.4310 43,9 | 86,7 | 33,7 | 11,4
T-17016R 17 17,6 2827,78 48,59 1.4310 47,9 | 75,8 | 46,7 | 21,1
T-17026R 22 17,6 2909,76 62,37 1.4310 46,8 | 82,3 | 41,2 | 16,9
T-17022R 22 11,2 2909,76 34,65 1.4310 55,0 | 76,2 | 58,4 | 30,4
T-17036R 27 17,6 2964,79 76,16 1.4310 45,6 | 85,0 | 37,6 | 14,1
T-17032R 27 11,2 2964,79 42,31 1.4310 52,0 | 78,9 | 51,8 | 25,4
T-19442R 22,4 19,8 4240,2 58,58 1.4310 53,4 | 82,5 | 51,5 | 26,2
T-19462R 27,4 19,8 4326,15 71,27 1.4310 51,4 | 84,2 | 48,0 | 22,0
T-19522R 22,5 22 5673,53 52,48 1.4310 62,0 | 82,9 | 63,9 | 39,2
T-19542R 27,5 22 5798,12 63,67 1.4310 59,2 | 84,4 | 60,2 | 33,0
T-19702R 20,5 15,75 7210,54 21,78 1.4310 88,6 | 93,5 | 89,1 | 83,3
T-19711R 25,5 15,75 7413,47 26,88 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19720R 30,5 15,75 7558,94 31,97 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19729R 35,5 15,75 7668,33 37,07 1.4310 83,4 | 90,6 | 84,6 | 75,0
T-19803R 20 17,5 9706,06 19,24 1.4310 71,6 | 86,1 | 74,0 | 54,7
T-19817R 28 17,5 10155,28 26,57 1.4310 82,8 | 90,4 | 85,9 | 72,2
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202089; Torzní pružina T-19711R

Země původu: DE, German; Torzní pružina T-19711R
