Torzní pružina T-19342R: Nerezová ocel Ø 3 x 21 x 80 mm / 180°

Cenová stupnice - Torzní pružina T-19342R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

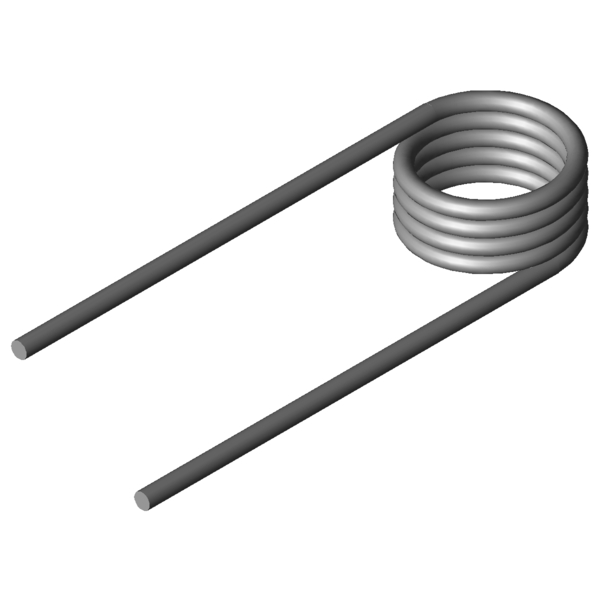

Obrázek produktu Torzní pružina T-19342R
Obrázek produktu Torzní pružina T-19342R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19342R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3 mm Prumer drátu
Di 21 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 16,5 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 778,46 Nmm (+/-) Tolerance maximum torque
Mn 2533,79 Nmm Největší točivý moment pružiny
alphan 67,02 Stupně Největší úhel otáčení pružiny
nt 4,5 Kus Počet vinutí
Ddmax 18,9 mm Největší možný průměr trnu
Ddmin 16,8 mm Menor diâmetro de mandril possível
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 27,8224 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19342R: Nerezová ocel Ø 3 x 21 x 80 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19342R: Nerezová ocel Ø 3 x 21 x 80 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19342R: Nerezová ocel Ø 3 x 21 x 80 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19342R: Nerezová ocel Ø 3 x 21 x 80 mm / 180°

síla-dráha-výpočet Torzní pružina T-19342R

Formulář dotazu Torzní pružina T-19342R: Nerezová ocel Ø 3 x 21 x 80 mm / 180°

Formulář dotazu Torzní pružina T-19342R

Podobné zkrutné pružiny pro Torzní pružina T-19342R: Nerezová ocel Ø 3 x 21 x 80 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18946R 20,5 13,5 591,67 161,94 1.4310 40,6 | 79,8 | 32,4 | 9,7
T-19135R 15 15 825,31 113,04 1.4310 47,2 | 76,3 | 45,9 | 19,3
T-19160R 18 15 838,31 135,12 1.4310 46,3 | 81,1 | 41,3 | 16,4
T-19185R 23 15 853,09 171,81 1.4310 44,1 | 83,0 | 36,3 | 13,1
T-16826R 18,5 12,38 1094,7 79,06 1.4310 60,0 | 79,4 | 64,0 | 36,6
T-16836R 23,5 12,38 1115,14 99,94 1.4310 54,9 | 79,8 | 55,5 | 29,5
T-19242R 17,5 13,75 1524,2 69,63 1.4310 73,1 | 83,3 | 78,2 | 57,9
T-19262R 22,5 13,75 1558,44 89,01 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-16916R 15,5 15,4 1965,24 52,19 1.4310 88,0 | 86,8 | 77,7 | 99,6
T-16926R 19,5 15,4 2014,76 65,2 1.4310 87,8 | 93,2 | 88,4 | 81,7
T-16922R 19,5 9,8 2014,76 36,22 1.4310 72,2 | 81,9 | 66,8 | 68,0
T-16936R 24 15,4 2052,94 79,84 1.4310 80,6 | 91,4 | 82,5 | 68,0
T-19302R 12 16,5 2364,22 39,15 1.4310 74,7 | 85,7 | 75,9 | 62,6
T-19322R 16 16,5 2459,2 51,53 1.4310 86,1 | 92,1 | 87,0 | 79,2
T-19342R 21 16,5 2533,79 67,02 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19362R 26 16,5 2582,84 82,51 1.4310 88,7 | 93,6 | 89,7 | 82,8
T-17006R 12,5 17,6 2709,97 36,19 1.4310 68,9 | 82,3 | 73,7 | 50,5
T-17016R 17 17,6 2827,78 48,59 1.4310 78,5 | 89,5 | 81,1 | 65,0
T-17026R 22 17,6 2909,76 62,37 1.4310 88,5 | 94,3 | 90,1 | 81,0
T-17022R 22 11,2 2909,76 34,65 1.4310 66,7 | 85,7 | 69,4 | 45,0
T-17036R 27 17,6 2964,79 76,16 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19422R 17,4 19,8 4113,81 45,98 1.4310 63,5 | 83,2 | 65,1 | 42,3
T-19442R 22,4 19,8 4240,2 58,58 1.4310 70,9 | 86,8 | 73,6 | 52,2
T-19522R 22,5 22 5673,53 52,48 1.4310 59,2 | 81,1 | 61,5 | 35,0
T-19702R 20,5 15,75 7210,54 21,78 1.4310 43,9 | 86,6 | 33,8 | 11,4
T-19711R 25,5 15,75 7413,47 26,88 1.4310 44,1 | 81,5 | 37,1 | 13,7
T-19720R 30,5 15,75 7558,94 31,97 1.4310 44,5 | 77,0 | 40,6 | 16,0
T-19803R 20 17,5 9706,06 19,24 1.4310 39,4 | 83,2 | 27,4 | 7,5
T-19817R 28 17,5 10155,28 26,57 1.4310 39,5 | 76,4 | 32,3 | 9,9
Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-19342R

Země původu: DE, German; Torzní pružina T-19342R
