Torzní pružina T-16936R: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Cenová stupnice - Torzní pružina T-16936R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

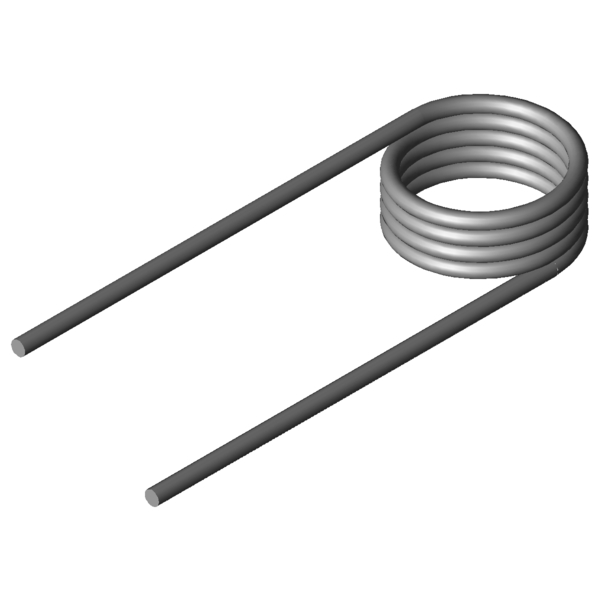

Obrázek produktu Torzní pružina T-16936R
Obrázek produktu Torzní pružina T-16936R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16936R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,8 mm Prumer drátu
Di 24 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 15,4 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 578,63 Nmm (+/-) Tolerance maximum torque
Mn 2052,94 Nmm Největší točivý moment pružiny
alphan 79,84 Stupně Největší úhel otáčení pružiny
nt 4,5 Kus Počet vinutí
Ddmax 20,8 mm Největší možný průměr trnu
Ddmin 15 mm Menor diâmetro de mandril possível
Ditol 0,55 mm (+/-) tolerance of inner coil diameter
Gew 26,1575 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16936R: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16936R: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16936R: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16936R: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

síla-dráha-výpočet Torzní pružina T-16936R

Formulář dotazu Torzní pružina T-16936R: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Formulář dotazu Torzní pružina T-16936R

Podobné zkrutné pružiny pro Torzní pružina T-16936R: Nerezová ocel Ø 2,8 x 24 x 80 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18885R 18,4 12 457,84 180,04 1.4310 37,9 | 70,6 | 33,3 | 9,9
T-18934R 16 13,5 581,21 126,97 1.4310 45,4 | 72,9 | 45,6 | 17,8
T-18946R 20,5 13,5 591,67 161,94 1.4310 44,1 | 79,1 | 39,1 | 14,2
T-19135R 15 15 825,31 113,04 1.4310 53,6 | 77,1 | 55,4 | 28,4
T-19160R 18 15 838,31 135,12 1.4310 51,8 | 81,3 | 50,0 | 24,1
T-19185R 23 15 853,09 171,81 1.4310 50,5 | 88,2 | 44,0 | 19,3
T-19181R 23 9 853,09 92,54 1.4310 58,3 | 75,2 | 63,9 | 35,9
T-16826R 18,5 12,38 1094,7 79,06 1.4310 69,8 | 79,3 | 76,2 | 53,8
T-16836R 23,5 12,38 1115,14 99,94 1.4310 65,6 | 86,2 | 67,1 | 43,4
T-19242R 17,5 13,75 1524,2 69,63 1.4310 83,2 | 83,8 | 80,7 | 85,1
T-19262R 22,5 13,75 1558,44 89,01 1.4310 80,6 | 90,8 | 82,8 | 68,1
T-16916R 15,5 15,4 1965,24 52,19 1.4310 79,0 | 88,2 | 80,5 | 68,3
T-16926R 19,5 15,4 2014,76 65,2 1.4310 89,0 | 93,8 | 89,9 | 83,2
T-16936R 24 15,4 2052,94 79,84 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19322R 16 16,5 2459,2 51,53 1.4310 70,8 | 84,4 | 74,0 | 53,9
T-19342R 21 16,5 2533,79 67,02 1.4310 80,6 | 91,4 | 82,5 | 68,0
T-19362R 26 16,5 2582,84 82,51 1.4310 87,8 | 93,0 | 88,1 | 82,1
T-17016R 17 17,6 2827,78 48,59 1.4310 64,3 | 81,9 | 66,7 | 44,2
T-17026R 22 17,6 2909,76 62,37 1.4310 72,8 | 88,9 | 74,3 | 55,1
T-17022R 22 11,2 2909,76 34,65 1.4310 57,2 | 84,0 | 57,0 | 30,6
T-17036R 27 17,6 2964,79 76,16 1.4310 78,8 | 88,0 | 82,3 | 66,1
T-17032R 27 11,2 2964,79 42,31 1.4310 60,3 | 83,0 | 61,1 | 36,7
T-19442R 22,4 19,8 4240,2 58,58 1.4310 59,8 | 83,0 | 60,9 | 35,5
T-19462R 27,4 19,8 4326,15 71,27 1.4310 63,9 | 81,0 | 68,4 | 42,4
T-19522R 22,5 22 5673,53 52,48 1.4310 50,9 | 77,9 | 51,0 | 23,8
T-19702R 20,5 15,75 7210,54 21,78 1.4310 39,1 | 81,8 | 27,9 | 7,8
T-19711R 25,5 15,75 7413,47 26,88 1.4310 41,6 | 84,7 | 30,7 | 9,3
T-19720R 30,5 15,75 7558,94 31,97 1.4310 41,3 | 79,6 | 33,6 | 10,9
T-19803R 20 17,5 9706,06 19,24 1.4310 34,5 | 75,8 | 22,6 | 5,1
Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-16936R

Země původu: DE, German; Torzní pružina T-16936R
