Druckfeder D-120 Federstahl Ø 0,8 x 10 x 45,58 mm

Staffelpreise - Druckfeder D-120

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

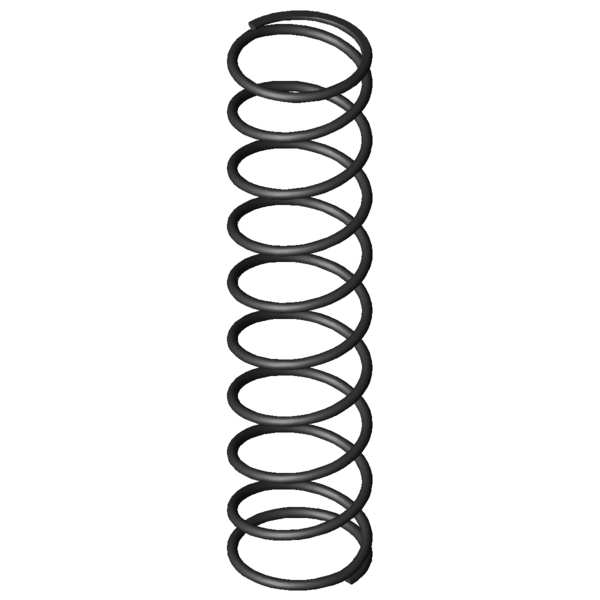

Produktbild Druckfeder D-120
Produktbild Druckfeder D-120
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-120

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 10,8 mm Äußerer Windungsdurchmesser
Dd 8,7 mm Dorndurchmesser
Dh 11,6 mm Hülsendurchmesser
L0 45,58 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 17,136 N Höchstkraft der Feder
Ln 10,67 mm Kleinste Länge der Feder
sn 34,91 mm Größter Federweg bei statischer Belastung
Fndyn 16,578 N Dynamische Höchstkraft
Lndyn 11,81 mm Kleinste Länge dynamische Belastung
shdyn 17,24 mm Größter Federweg dynamische Belastung
S 5,268 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,491 N/mm Federrate
Gewicht 1,3107 g Gewicht des Artikels
Fntol 1,22 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,22 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,97 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-120 Federstahl Ø 0,8 x 10 x 45,58 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-120 Federstahl Ø 0,8 x 10 x 45,58 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-120 Federstahl Ø 0,8 x 10 x 45,58 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-120 Federstahl Ø 0,8 x 10 x 45,58 mm

Kraft-Weg-Berechnung Druckfeder D-120

Anfrageformular Druckfeder D-120 Federstahl Ø 0,8 x 10 x 45,58 mm

Anfrageformular Druckfeder D-120

Ähnliche Druckfedern im Umfeld der Druckfeder D-120 Federstahl Ø 0,8 x 10 x 45,58 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-120 EN 10270-1 0,8 10,8 45,58 17,136 10,67 34,91 8,5 0,491 100,0 | 100,0 | 100,0 | 100,0
VD-120 1.4310 0,8 10,8 45,58 14,718 10,67 34,91 8,5 0,422 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063H-13 11,5 49,4 0,038 EN 10270-1 1,416 12,41 36,99 47,3 | 82,9 | 51,3 | 7,8
D-090U-14 10,6 53 0,085 EN 10270-1 3,211 15,31 37,7 53,1 | 86,4 | 55,7 | 17,4
D-090U-13 10,6 38,3 0,106 EN 10270-1 2,717 12,58 25,73 50,7 | 85,7 | 44,8 | 21,5
D-090Y 10,5 42,9 0,303 EN 10270-1 11,093 6,35 36,55 77,3 | 90,0 | 80,1 | 61,8
D-117H-22 10 49 0,479 EN 10270-1 18,703 9,97 39,03 93,8 | 93,1 | 90,5 | 97,6
D-120 10,8 45,58 0,491 EN 10270-1 17,136 10,67 34,91 100,0 | 100,0 | 100,0 | 100,0
D-122A-12 10 42,5 0,63 EN 10270-1 20,219 10,43 32,07 87,1 | 95,3 | 88,3 | 77,9
D-143C 10 48 0,934 EN 10270-1 33,13 12,52 35,48 73,3 | 92,1 | 75,1 | 52,6
D-143G 9,5 43 1,001 EN 10270-1 29,535 13,49 29,51 70,2 | 90,4 | 71,3 | 49,0
D-153A 11 52 1,072 EN 10270-1 40,884 13,88 38,13 67,0 | 88,6 | 66,7 | 45,8
D-153 11 39 1,199 EN 10270-1 31,611 12,63 26,38 64,6 | 87,9 | 64,9 | 41,0
D-157 10,3 40 1,333 EN 10270-1 35,087 13,68 26,32 62,2 | 87,7 | 62,1 | 36,8
D-195A-11 11 46 2,147 EN 10270-1 53,426 21,11 24,89 53,9 | 87,1 | 51,7 | 22,9
D-180Q-03 11 46,7 2,641 EN 10270-1 75,52 18,1 28,6 52,8 | 87,5 | 52,3 | 18,6
D-193 11,25 44,5 2,926 EN 10270-1 82,809 16,2 28,3 51,2 | 85,9 | 50,9 | 16,8
D-195A-10 11 40 3,157 EN 10270-1 78,429 15,16 24,84 48,5 | 83,3 | 46,5 | 15,5
D-207K-05 11,5 51 3,82 EN 10270-1 93,12 26,63 24,38 45,3 | 78,9 | 44,1 | 12,9
D-207AC 11 44 3,847 EN 10270-1 85,987 21,65 22,35 46,2 | 84,0 | 42,0 | 12,8
D-227A-06 11,5 51 5,293 EN 10270-1 125,578 27,27 23,73 42,6 | 77,8 | 40,8 | 9,3
D-227A-05 11,5 44 5,734 EN 10270-1 106,523 25,42 18,58 41,1 | 80,1 | 34,7 | 8,6
D-227B 11,2 45 6,562 EN 10270-1 134,957 24,43 20,57 41,7 | 81,7 | 35,8 | 7,5
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-120

Ursprungsland: DE, German; Druckfeder D-120

Produktbild - Druckfedern D-120

Produktbild - Druckfedern D-120

QR-Code: Druckfeder D-120

QR-Code - Druckfedern - D-120 | https://www.federnshop.com/de/produkte/druckfedern/d-120.html
