Druckfeder D-193 Federstahl Ø 1,25 x 10 x 44,5 mm

Staffelpreise - Druckfeder D-193

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

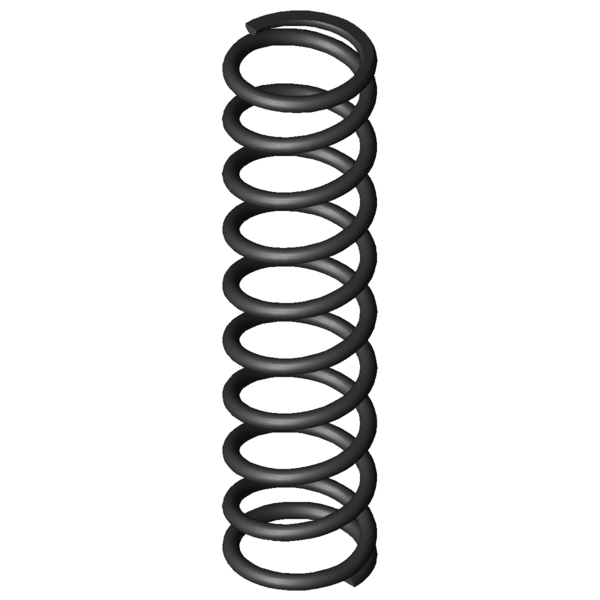

Produktbild Druckfeder D-193
Produktbild Druckfeder D-193
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-193

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 11,25 mm Äußerer Windungsdurchmesser
Dd 8,3 mm Dorndurchmesser
Dh 11,9 mm Hülsendurchmesser
L0 44,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 82,809 N Höchstkraft der Feder
Ln 16,2 mm Kleinste Länge der Feder
sn 28,3 mm Größter Federweg bei statischer Belastung
Fndyn 68,763 N Dynamische Höchstkraft
Lndyn 21 mm Kleinste Länge dynamische Belastung
shdyn 8,43 mm Größter Federweg dynamische Belastung
S 5,088 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,926 N/mm Federrate
Gewicht 3,1998 g Gewicht des Artikels
Fntol 4,25 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,2 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,01 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-193 Federstahl Ø 1,25 x 10 x 44,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-193 Federstahl Ø 1,25 x 10 x 44,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-193 Federstahl Ø 1,25 x 10 x 44,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-193 Federstahl Ø 1,25 x 10 x 44,5 mm

Kraft-Weg-Berechnung Druckfeder D-193

Anfrageformular Druckfeder D-193 Federstahl Ø 1,25 x 10 x 44,5 mm

Anfrageformular Druckfeder D-193

Ähnliche Druckfedern im Umfeld der Druckfeder D-193 Federstahl Ø 1,25 x 10 x 44,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-193 EN 10270-1 1,25 11,25 44,5 82,809 16,2 28,3 8,5 2,926 100,0 | 100,0 | 100,0 | 100,0
VD-193 1.4310 1,25 11,25 44,5 71,652 15,99 28,51 8,5 2,513 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063H-13 11,5 49,4 0,038 EN 10270-1 1,416 12,41 36,99 38,8 | 76,0 | 39,1 | 1,3
D-090W-02 11,6 40 0,221 EN 10270-1 7,372 6,65 33,35 44,5 | 79,1 | 46,9 | 7,6
D-090Y 10,5 42,9 0,303 EN 10270-1 11,093 6,35 36,55 45,3 | 80,0 | 45,4 | 10,4
D-120 10,8 45,58 0,491 EN 10270-1 17,136 10,67 34,91 51,2 | 85,9 | 50,9 | 16,8
D-122A-12 10 42,5 0,63 EN 10270-1 20,219 10,43 32,07 53,6 | 82,8 | 56,3 | 21,5
D-143C 10 48 0,934 EN 10270-1 33,13 12,52 35,48 58,8 | 84,5 | 59,9 | 31,9
D-143G 9,5 43 1,001 EN 10270-1 29,535 13,49 29,51 61,4 | 84,4 | 65,8 | 34,2
D-153 11 39 1,199 EN 10270-1 31,611 12,63 26,38 65,0 | 88,5 | 65,7 | 41,0
D-157 10,3 40 1,333 EN 10270-1 35,087 13,68 26,32 66,8 | 87,1 | 67,7 | 45,6
D-195A-11 11 46 2,147 EN 10270-1 53,426 21,11 24,89 82,6 | 98,2 | 76,2 | 73,4
D-180Q-03 11 46,7 2,641 EN 10270-1 75,52 18,1 28,6 93,9 | 96,4 | 95,1 | 90,2
D-193 11,25 44,5 2,926 EN 10270-1 82,809 16,2 28,3 100,0 | 100,0 | 100,0 | 100,0
D-195A-10 11 40 3,157 EN 10270-1 78,429 15,16 24,84 93,3 | 95,9 | 91,2 | 92,7
D-207K-05 11,5 51 3,82 EN 10270-1 93,12 26,63 24,38 84,5 | 89,5 | 87,5 | 76,6
D-207AC 11 44 3,847 EN 10270-1 85,987 21,65 22,35 86,3 | 95,3 | 87,6 | 76,1
D-227A-06 11,5 51 5,293 EN 10270-1 125,578 27,27 23,73 72,6 | 87,7 | 74,9 | 55,3
D-227A-05 11,5 44 5,734 EN 10270-1 106,523 25,42 18,58 71,4 | 91,6 | 71,7 | 51,0
D-207K-04 11,5 38 6,068 EN 10270-1 122,11 17,88 20,13 68,9 | 88,9 | 69,5 | 48,2
D-227B 11,2 45 6,562 EN 10270-1 134,957 24,43 20,57 67,9 | 92,2 | 67,0 | 44,6
D-207KL 10 42,5 6,718 EN 10270-1 120,742 24,53 17,97 66,3 | 89,2 | 66,0 | 43,5
D-231A 9,6 45 7,049 EN 10270-1 57,306 36,87 8,13 59,3 | 87,4 | 49,0 | 41,5
D-227A-04 11,5 38 7,243 EN 10270-1 124,631 20,79 17,21 63,7 | 87,1 | 63,6 | 40,4
D-225 11,6 40,5 7,855 EN 10270-1 166,362 19,32 21,18 62,8 | 88,7 | 62,3 | 37,3
D-227E 11 37,1 8,461 EN 10270-1 138,708 20,71 16,39 59,9 | 86,4 | 58,8 | 34,6
D-231 9,6 45 10,432 EN 10270-1 198,73 25,95 19,05 56,7 | 87,4 | 54,5 | 28,0
D-234A 12 39,8 10,608 EN 10270-1 175,736 23,23 16,57 54,9 | 84,2 | 52,8 | 27,6
D-234BC 11 42 11,943 EN 10270-1 176,975 27,18 14,82 53,8 | 87,2 | 49,6 | 24,5
Anzahl der ähnlichen Metallfedern: 26
