Detailseite Druckfedern: D-151 | Federstahl Ø 1 x 10 x 17,5 mm

Staffelpreise (Preisgruppe: C)

BestellmengeEinzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

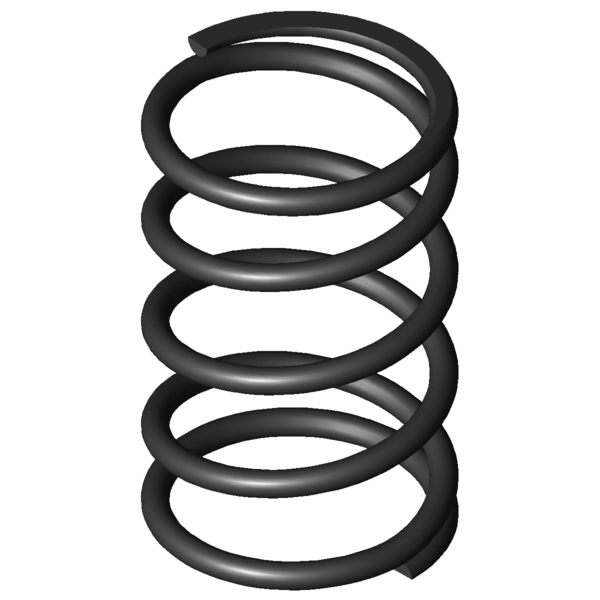

CAD-Bild Druckfedern D-151

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 11 mm Äußerer Windungsdurchmesser
Dd 8,5 mm Dorndurchmesser
Dh 11,7 mm Hülsendurchmesser
L0 17,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 32,382 N Höchstkraft der Feder
Ln 6,38 mm Kleinste Länge der Feder
sn 11,13 mm Größter Federweg bei statischer Belastung
Fndyn 31,086 N Dynamische Höchstkraft
Lndyn 6,82 mm Kleinste Länge dynamische Belastung
shdyn 5,59 mm Größter Federweg dynamische Belastung
S 4,714 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,911 N/mm Federrate
Gewicht 1,0727 g Gewicht des Artikels
Fntol 2,47 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,45 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,68 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081
