Druckfeder D-117S Federstahl Ø 0,8 x 10 x 16,5 mm

Staffelpreise - Druckfeder D-117S

Bestellmenge	Einzelpreis [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-117S

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-117S

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	0,8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	10	mm	Mittlerer Windungsdurchmesser
De	10,8	mm	Äußerer Windungsdurchmesser
Dd	8,7	mm	Dorndurchmesser
Dh	11,6	mm	Hülsendurchmesser
L0	16,5	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	18,148	N	Höchstkraft der Feder
Ln	4,54	mm	Kleinste Länge der Feder
sn	11,96	mm	Größter Federweg bei statischer Belastung
Fndyn	17,602	N	Dynamische Höchstkraft
Lndyn	4,9	mm	Kleinste Länge dynamische Belastung
shdyn	5,3	mm	Größter Federweg dynamische Belastung
S	5,709	mm	Steigung der Feder
n	2,75	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,517	N/mm	Federrate
Gewicht	0,5929	g	Gewicht des Artikels
Fntol	1,59	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	1,6	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	0,87	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	C	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-117S Federstahl Ø 0,8 x 10 x 16,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-117S Federstahl Ø 0,8 x 10 x 16,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-117S Federstahl Ø 0,8 x 10 x 16,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-117S Federstahl Ø 0,8 x 10 x 16,5 mm

Kraft-Weg-Berechnung Druckfeder D-117S

Anfrageformular Druckfeder D-117S Federstahl Ø 0,8 x 10 x 16,5 mm

Anfrageformular Druckfeder D-117S

Ähnliche Druckfedern im Umfeld der Druckfeder D-117S Federstahl Ø 0,8 x 10 x 16,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-063H-10	11,5	14,5	0,137	EN 10270-1	1,408	4,2	10,3	49,0 \| 83,0 \| 51,2 \| 12,7
D-090U-11	10,6	17	0,24	EN 10270-1	2,591	6,21	10,8	55,4 \| 85,8 \| 58,2 \| 22,2
D-090W-06	11,6	15	0,54	EN 10270-1	6,235	3,46	11,54	39,5 \| 73,0 \| 40,5 \| 4,9
D-090W-10	10,5	15	0,742	EN 10270-1	8,65	3,34	11,66	79,8 \| 86,7 \| 83,9 \| 68,7
D-115D-01	12	18	0,753	EN 10270-1	10,736	3,75	14,25	41,0 \| 80,5 \| 35,8 \| 6,8
D-117M-06	12	16	1,08	EN 10270-1	12,237	4,67	11,33	44,6 \| 79,7 \| 44,4 \| 9,8
D-118	10,8	20	1,192	EN 10270-1	17,483	5,34	14,66	87,2 \| 94,2 \| 89,0 \| 78,6
D-117S	10,8	16,5	1,517	EN 10270-1	18,148	4,54	11,96	45,6 \| 77,5 \| 45,5 \| 13,7
D-122A-10	10	17,5	1,531	EN 10270-1	18,778	5,24	12,26	45,3 \| 77,2 \| 44,9 \| 13,8
D-122B	9,3	15,5	1,699	EN 10270-1	16,712	5,66	9,84	78,4 \| 91,5 \| 80,0 \| 63,6
D-117R	10,8	13,5	1,855	EN 10270-1	17,618	4	9,5	75,4 \| 91,5 \| 76,7 \| 58,2
D-151	11	17,5	2,911	EN 10270-1	32,382	6,38	11,13	55,4 \| 84,3 \| 55,6 \| 26,3
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	71,4 \| 86,8 \| 73,6 \| 53,9
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	73,7 \| 86,9 \| 76,2 \| 57,9
D-196A	9,25	17	8,832	EN 10270-1	57,543	10,48	6,52	47,5 \| 82,2 \| 43,0 \| 17,2
D-195A-13	9,5	17,5	9,843	EN 10270-1	83,076	9,06	8,44	47,9 \| 82,1 \| 46,2 \| 15,4
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	88,2 \| 95,9 \| 89,2 \| 79,4
D-207A	10	14,4	17,58	EN 10270-1	104,295	8,47	5,93	38,3 \| 76,8 \| 32,0 \| 6,1
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	76,8 \| 94,3 \| 78,1 \| 58,0
D-227C	11	15,7	22,967	EN 10270-1	138,949	9,65	6,05	69,2 \| 90,0 \| 69,4 \| 48,2
D-228A	9,6	18	23,709	EN 10270-1	113,567	13,21	4,79	68,8 \| 89,8 \| 69,8 \| 46,7
D-207KG	10	14	23,994	EN 10270-1	119,303	9,03	4,97	37,2 \| 76,9 \| 28,4 \| 6,3
D-222H	11,6	14	26,706	EN 10270-1	164,776	7,83	6,17	37,7 \| 76,0 \| 31,3 \| 5,7

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-117S

Ursprungsland: DE, German; Druckfeder D-117S

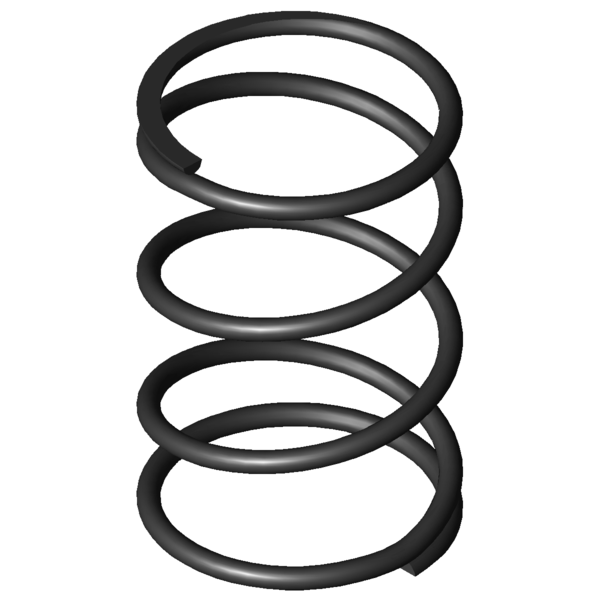

Produktbild - Druckfedern D-117S
