Druckfeder D-197 Federstahl Ø 1,25 x 8 x 22 mm

Staffelpreise - Druckfeder D-197

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

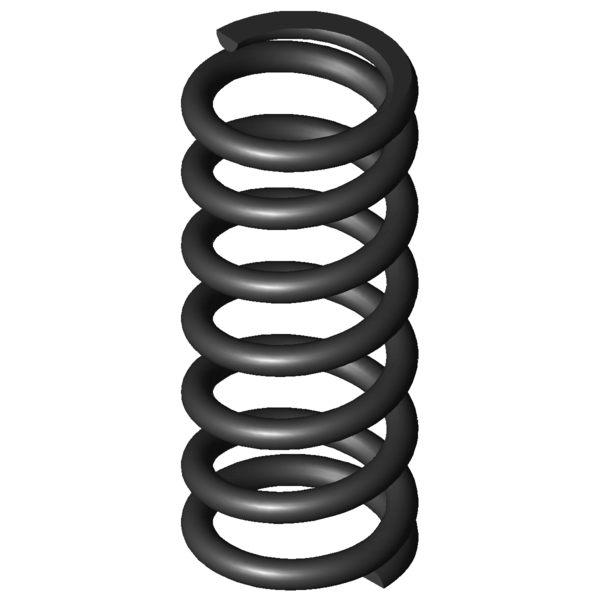

Produktbild Druckfeder D-197
Produktbild Druckfeder D-197
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-197

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 9,25 mm Äußerer Windungsdurchmesser
Dd 6,3 mm Dorndurchmesser
Dh 9,8 mm Hülsendurchmesser
L0 22 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 101,705 N Höchstkraft der Feder
Ln 10,48 mm Kleinste Länge der Feder
sn 11,52 mm Größter Federweg bei statischer Belastung
Fndyn 82,141 N Dynamische Höchstkraft
Lndyn 12,7 mm Kleinste Länge dynamische Belastung
shdyn 3,37 mm Größter Federweg dynamische Belastung
S 3,773 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 8,832 N/mm Federrate
Gewicht 1,8285 g Gewicht des Artikels
Fntol 6,27 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,19 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,54 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-197 Federstahl Ø 1,25 x 8 x 22 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-197 Federstahl Ø 1,25 x 8 x 22 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-197 Federstahl Ø 1,25 x 8 x 22 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-197 Federstahl Ø 1,25 x 8 x 22 mm

Kraft-Weg-Berechnung Druckfeder D-197

Anfrageformular Druckfeder D-197 Federstahl Ø 1,25 x 8 x 22 mm

Anfrageformular Druckfeder D-197

Ähnliche Druckfedern im Umfeld der Druckfeder D-197 Federstahl Ø 1,25 x 8 x 22 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-197 EN 10270-1 1,25 9,25 22 101,705 10,48 11,52 5,5 8,832 100,0 | 100,0 | 100,0 | 100,0
VD-197 1.4310 1,25 9,25 22 87,354 10,48 11,52 5,5 7,586 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-115K 7,5 21,8 1,414 EN 10270-1 22,093 6,18 15,62 47,5 | 78,7 | 47,7 | 16,0
D-124 8,8 21,5 1,482 EN 10270-1 21,338 7,1 14,4 51,0 | 85,6 | 50,5 | 16,8
D-117H-30 8 22 1,538 EN 10270-1 23,66 6,62 15,38 49,6 | 82,2 | 49,1 | 17,4
D-151B 11 22 1,698 EN 10270-1 21,224 9,5 12,5 54,6 | 88,0 | 56,5 | 19,2
D-127E-03 8 22 1,863 EN 10270-1 27,086 7,46 14,54 52,5 | 83,5 | 52,9 | 21,1
D-143A 10 19,7 2,534 EN 10270-1 35,357 5,75 13,95 57,4 | 84,7 | 58,7 | 28,7
D-143H-10 8,4 22 2,881 EN 10270-1 41,019 7,76 14,24 60,3 | 87,6 | 60,6 | 32,6
D-151A 11 21,4 2,911 EN 10270-1 43,733 6,38 15,03 60,0 | 87,1 | 59,8 | 33,0
D-180-12 9 22 3,559 EN 10270-1 31,29 13,21 8,79 63,0 | 95,1 | 53,5 | 40,3
D-160 9 19 3,618 EN 10270-1 37,704 8,58 10,42 64,2 | 87,9 | 63,8 | 41,0
D-155G 10,3 22 3,619 EN 10270-1 47,224 8,95 13,05 66,1 | 89,9 | 67,4 | 41,0
D-180-11 9 18,5 5,5 EN 10270-1 50,477 9,32 9,18 72,2 | 89,8 | 64,7 | 62,3
D-197A 9,25 25 5,715 EN 10270-1 58,063 14,84 10,16 77,8 | 96,0 | 72,6 | 64,7
D-207DA 9,5 24 8,182 EN 10270-1 54,882 17,29 6,71 80,5 | 92,8 | 56,1 | 92,6
D-197 9,25 22 8,832 EN 10270-1 101,705 10,48 11,52 100,0 | 100,0 | 100,0 | 100,0
D-200A-05 8,5 22 10,041 EN 10270-1 73,099 14,72 7,28 84,3 | 97,3 | 67,5 | 87,9
D-207B 10 21,1 11,187 EN 10270-1 105,094 11,71 9,39 86,9 | 92,6 | 89,1 | 78,9
D-207D-02 8,6 25 11,65 EN 10270-1 91,34 17,16 7,84 81,6 | 90,1 | 78,9 | 75,8
D-207KJ 10 24,5 11,997 EN 10270-1 113,304 15,06 9,44 82,7 | 88,5 | 85,9 | 73,6
D-207KH 10 20,4 15,269 EN 10270-1 121,048 12,47 7,93 74,6 | 89,5 | 76,4 | 57,8
D-232A-02 9 25 20,595 EN 10270-1 150,535 17,69 7,31 65,4 | 87,8 | 65,5 | 42,9
D-229 9,6 21,5 23,709 EN 10270-1 196,548 13,21 8,29 63,3 | 90,7 | 61,9 | 37,2
D-234B-02 9,2 25 35,189 EN 10270-1 218,442 18,79 6,21 53,7 | 85,6 | 50,2 | 25,1
D-234D-10 9 26 38,203 EN 10270-1 276,056 18,77 7,23 52,2 | 83,8 | 49,8 | 23,1
D-234D 9 19 52,095 EN 10270-1 222,571 14,73 4,27 47,6 | 84,4 | 41,4 | 16,9
D-263B 10 21 57,884 EN 10270-1 268,348 16,36 4,64 45,9 | 83,5 | 39,1 | 15,3
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-197

Ursprungsland: DE, German; Druckfeder D-197
