Druckfeder D-160 Federstahl Ø 1 x 8 x 19 mm

Staffelpreise - Druckfeder D-160

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

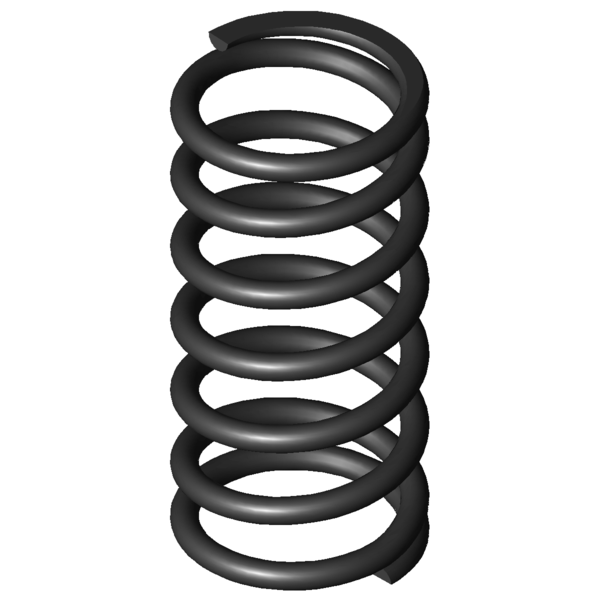

Produktbild Druckfeder D-160
Produktbild Druckfeder D-160
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-160

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 9 mm Äußerer Windungsdurchmesser
Dd 6,5 mm Dorndurchmesser
Dh 9,6 mm Hülsendurchmesser
L0 19 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 37,704 N Höchstkraft der Feder
Ln 8,58 mm Kleinste Länge der Feder
sn 10,42 mm Größter Federweg bei statischer Belastung
Fndyn 35,743 N Dynamische Höchstkraft
Lndyn 9,12 mm Kleinste Länge dynamische Belastung
shdyn 5,57 mm Größter Federweg dynamische Belastung
S 3,273 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,618 N/mm Federrate
Gewicht 1,1702 g Gewicht des Artikels
Fntol 2,79 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,76 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,62 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-160 Federstahl Ø 1 x 8 x 19 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-160 Federstahl Ø 1 x 8 x 19 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-160 Federstahl Ø 1 x 8 x 19 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-160 Federstahl Ø 1 x 8 x 19 mm

Kraft-Weg-Berechnung Druckfeder D-160

Anfrageformular Druckfeder D-160 Federstahl Ø 1 x 8 x 19 mm

Anfrageformular Druckfeder D-160

Ähnliche Druckfedern im Umfeld der Druckfeder D-160 Federstahl Ø 1 x 8 x 19 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-160 EN 10270-1 1 9 19 37,704 8,58 10,42 5,5 3,618 81,1 | 96,1 | 81,4 | 65,8
VD-160 1.4310 1 9 19 32,384 8,58 10,42 5,5 3,107 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063H-22 8,5 18 0,383 EN 10270-1 5,583 3,41 14,59 44,5 | 79,7 | 43,1 | 10,6
D-063Q-01 7,5 19 0,53 EN 10270-1 8,253 3,44 15,56 45,6 | 77,8 | 44,4 | 14,7
D-090E-02 9 18,5 0,562 EN 10270-1 8,54 3,3 15,2 48,4 | 84,1 | 45,6 | 15,5
D-090W-11 10,5 20 0,607 EN 10270-1 9,832 3,8 16,2 47,7 | 81,2 | 45,2 | 16,8
D-095C 7,9 20 0,759 EN 10270-1 10,811 5,76 14,24 45,3 | 79,2 | 42,9 | 13,8
D-091 8,63 16 0,896 EN 10270-1 10,551 4,22 11,78 48,5 | 79,9 | 49,4 | 16,3
D-124 8,8 21,5 1,482 EN 10270-1 21,338 7,1 14,4 55,2 | 85,5 | 53,0 | 26,9
D-122A-10 10 17,5 1,531 EN 10270-1 18,778 5,24 12,26 56,6 | 85,8 | 56,0 | 27,9
D-122B 9,3 15,5 1,699 EN 10270-1 16,712 5,66 9,84 59,5 | 84,4 | 63,2 | 30,9
D-127C 8,3 19 1,798 EN 10270-1 21,544 7,02 11,98 59,9 | 87,4 | 59,7 | 32,7
D-127E-02 8 19,2 2,033 EN 10270-1 24,85 6,97 12,23 61,7 | 86,0 | 62,1 | 37,0
D-143A 10 19,7 2,534 EN 10270-1 35,357 5,75 13,95 67,5 | 88,6 | 67,9 | 46,1
D-143H-10 8,4 22 2,881 EN 10270-1 41,019 7,76 14,24 84,0 | 89,9 | 82,5 | 79,6
D-180-12 9 22 3,559 EN 10270-1 31,29 13,21 8,79 79,4 | 94,7 | 78,9 | 64,7
D-160 9 19 3,618 EN 10270-1 37,704 8,58 10,42 81,1 | 96,1 | 81,4 | 65,8
D-165C 8,7 18 4,057 EN 10270-1 38,385 8,54 9,46 85,1 | 95,0 | 86,5 | 73,8
D-180-11 9 18,5 5,5 EN 10270-1 50,477 9,32 9,18 100,0 | 100,0 | 100,0 | 100,0
D-180Q-01 11 19,2 6,413 EN 10270-1 75,413 7,44 11,76 71,3 | 88,0 | 69,3 | 56,4
D-196A 9,25 17 8,832 EN 10270-1 57,543 10,48 6,52 78,0 | 92,4 | 79,4 | 62,3
D-197 9,25 22 8,832 EN 10270-1 101,705 10,48 11,52 72,2 | 89,8 | 64,7 | 62,3
D-195A-13 9,5 17,5 9,843 EN 10270-1 83,076 9,06 8,44 74,9 | 92,4 | 76,3 | 55,9
D-180S 8,5 18,1 9,873 EN 10270-1 79,713 10,03 8,07 75,3 | 94,6 | 75,6 | 55,7
D-200A-05 8,5 22 10,041 EN 10270-1 73,099 14,72 7,28 61,2 | 86,9 | 60,7 | 36,0
D-207B 10 21,1 11,187 EN 10270-1 105,094 11,71 9,39 59,7 | 83,8 | 63,0 | 32,3
D-207KH 10 20,4 15,269 EN 10270-1 121,048 12,47 7,93 61,6 | 84,7 | 64,0 | 36,0
D-228A 9,6 18 23,709 EN 10270-1 113,567 13,21 4,79 52,7 | 86,6 | 48,3 | 23,2
D-229 9,6 21,5 23,709 EN 10270-1 196,548 13,21 8,29 54,7 | 82,8 | 58,0 | 23,2
D-207KS 8,5 17,7 27,339 EN 10270-1 146,412 12,34 5,36 51,5 | 87,8 | 46,4 | 20,1
D-232C 8 17 46,307 EN 10270-1 181,004 13,09 3,91 43,4 | 83,2 | 35,2 | 11,9
D-234D 9 19 52,095 EN 10270-1 222,571 14,73 4,27 43,8 | 86,2 | 34,6 | 10,5
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-160

Ursprungsland: DE, German; Druckfeder D-160
