Detailseite Druckfedern: D-223 | Federstahl Ø 1,6 x 10 x 18,5 mm

Staffelpreise (Preisgruppe: F)

BestellmengeEinzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR
CAD-Bild Druckfedern D-223

Technische Daten

FormelzeichenWertEinheitBeschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 11,6 mm Äußerer Windungsdurchmesser
Dd 7,9 mm Dorndurchmesser
Dh 12,2 mm Hülsendurchmesser
L0 18,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 165,958 N Höchstkraft der Feder
Ln 9,8 mm Kleinste Länge der Feder
sn 8,7 mm Größter Federweg bei statischer Belastung
Fndyn 133,53 N Dynamische Höchstkraft
Lndyn 11,5 mm Kleinste Länge dynamische Belastung
shdyn 2,5 mm Größter Federweg dynamische Belastung
S 4,829 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 19,076 N/mm Federrate
Gewicht 2,7461 g Gewicht des Artikels
Fntol 11,12 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,99 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,45 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt

Ursprungsland: DE | Zolltarifnummer: 73202081

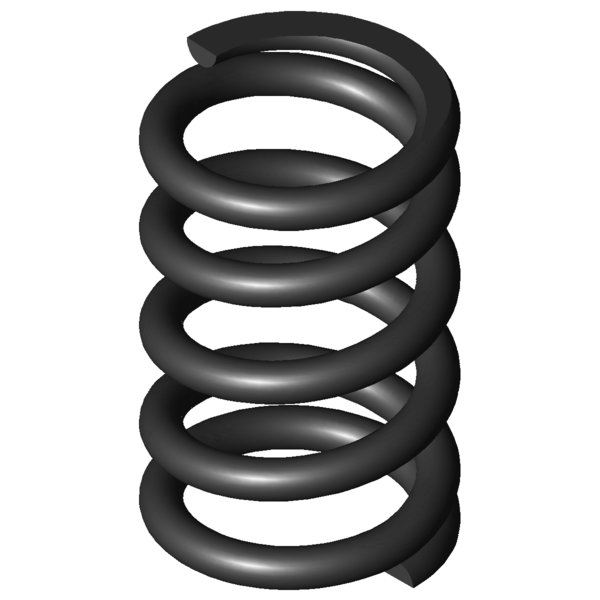

Produktbild - Druckfedern D-223
