Druckfeder D-310 Federstahl Ø 3,2 x 16 x 40 mm

Staffelpreise - Druckfeder D-310

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Druckfeder Kaufen

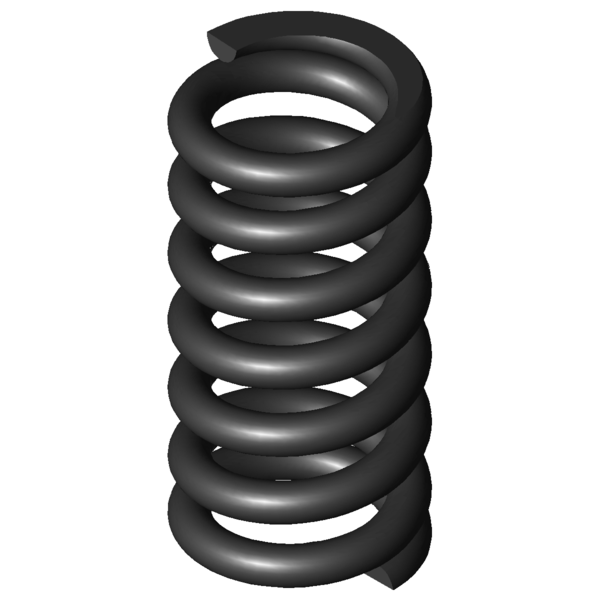

Produktbild Druckfeder D-310
Produktbild Druckfeder D-310
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-310

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 19,2 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,1 mm Hülsendurchmesser
L0 40 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 643,939 N Höchstkraft der Feder
Ln 26,42 mm Kleinste Länge der Feder
sn 13,58 mm Größter Federweg bei statischer Belastung
Fndyn 559,535 N Dynamische Höchstkraft
Lndyn 28,2 mm Kleinste Länge dynamische Belastung
shdyn 4,5 mm Größter Federweg dynamische Belastung
S 6,691 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 47,418 N/mm Federrate
Gewicht 23,9663 g Gewicht des Artikels
Fntol 48,62 N (+/-) Toleranz für statische Höchstkraft
Fndtol 47,76 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,82 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe L - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-310 Federstahl Ø 3,2 x 16 x 40 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-310 Federstahl Ø 3,2 x 16 x 40 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-310 Federstahl Ø 3,2 x 16 x 40 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-310 Federstahl Ø 3,2 x 16 x 40 mm

Kraft-Weg-Berechnung Druckfeder D-310

Anfrageformular Druckfeder D-310 Federstahl Ø 3,2 x 16 x 40 mm

Anfrageformular Druckfeder D-310

Ähnliche Druckfedern im Umfeld der Druckfeder D-310 Federstahl Ø 3,2 x 16 x 40 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-310 EN 10270-1 3,2 19,2 40 643,939 26,42 13,58 5,5 47,418 100,0 | 100,0 | 100,0 | 100,0
VD-310 1.4310 3,2 19,2 40 553,076 26,42 13,58 5,5 40,727 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 44,1 | 82,4 | 37,4 | 12,3
D-249 18 45 7,235 EN 10270-1 195,357 18 27 45,8 | 81,7 | 40,3 | 15,3
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 52,2 | 87,8 | 49,6 | 19,1
D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 51,8 | 88,4 | 47,2 | 19,7
D-283A-05 18 45 10,178 EN 10270-1 97,821 35,39 9,61 50,5 | 86,9 | 43,0 | 21,5
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 61,3 | 88,0 | 64,7 | 31,1
D-280 18,5 41 17,665 EN 10270-1 353,826 20,97 20,03 63,1 | 90,7 | 61,4 | 37,3
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 70,5 | 94,1 | 70,2 | 47,2
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 74,1 | 93,9 | 74,2 | 54,3
D-288X-05 19,4 44 26,734 EN 10270-1 486,954 25,78 18,22 75,0 | 93,5 | 75,1 | 56,4
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 76,8 | 96,2 | 75,1 | 59,0
D-288ZB 19,5 40 30,616 EN 10270-1 409,743 26,62 13,38 81,0 | 97,4 | 81,1 | 64,6
D-288X-04 19,4 38 35,645 EN 10270-1 541,8 22,8 15,2 85,6 | 94,9 | 86,7 | 75,2
D-313A-05 19,5 44 42,099 EN 10270-1 509,076 31,91 12,09 89,4 | 95,4 | 84,0 | 88,8
D-310 19,2 40 47,418 EN 10270-1 643,939 26,42 13,58 100,0 | 100,0 | 100,0 | 100,0
D-313A-04 19,5 38 51,667 EN 10270-1 556,917 27,22 10,78 90,5 | 96,8 | 82,9 | 91,8
D-339A-02 21 40 96,516 EN 10270-1 695,293 32,8 7,2 70,8 | 90,5 | 72,8 | 49,1
D-313P 18 36,8 104,19 EN 10270-1 765,257 29,46 7,34 68,7 | 91,5 | 69,1 | 45,5
D-339C 20 40,6 115,767 EN 10270-1 911,318 32,73 7,87 65,6 | 91,5 | 64,3 | 40,9
D-339E-01 19 35 171,72 EN 10270-1 1171,185 28,18 6,82 56,3 | 88,8 | 52,6 | 27,6
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-310

Ursprungsland: DE, German; Druckfeder D-310
