Druckfeder D-240 Federstahl Ø 2 x 20 x 41 mm

Staffelpreise - Druckfeder D-240

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

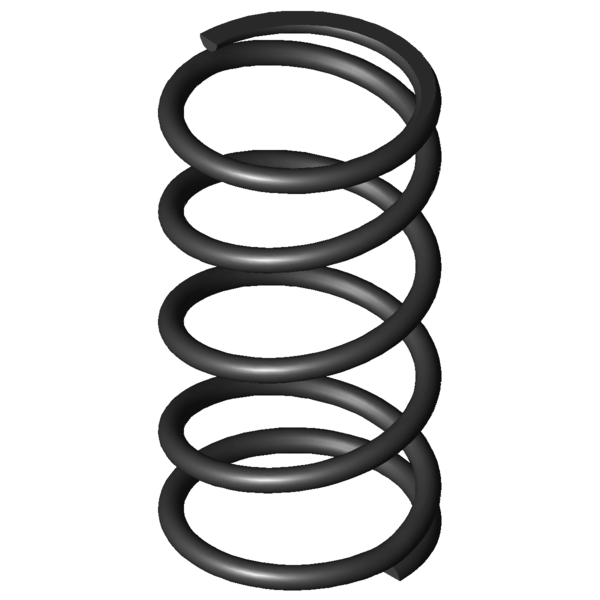

Produktbild Druckfeder D-240
Produktbild Druckfeder D-240
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-240

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder gespannt
s2 - mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di - mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 22 mm Äußerer Windungsdurchmesser
Dd 17,3 mm Dorndurchmesser
Dh 23,1 mm Hülsendurchmesser
L0 41 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 156,014 N Höchstkraft der Feder
Ln 14,2 mm Kleinste Länge der Feder
sn 26,8 mm Größter Federweg bei statischer Belastung
Fndyn 136,804 N Dynamische Höchstkraft
Lndyn 17,5 mm Kleinste Länge dynamische Belastung
shdyn 8,76 mm Größter Federweg dynamische Belastung
S 11,143 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Gesamtwindungen
R 5,821 N/mm Federrate
Gewicht 8,5817 g Gewicht des Artikels
Fntol 8,91 N (+/-) Toleranz für statische Höchstkraft
Fndtol 8,83 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,11 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol - N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol - N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-240 Federstahl Ø 2 x 20 x 41 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-240 Federstahl Ø 2 x 20 x 41 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-240 Federstahl Ø 2 x 20 x 41 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-240 Federstahl Ø 2 x 20 x 41 mm

Kraft-Weg-Berechnung Druckfeder D-240

Anfrageformular Druckfeder D-240 Federstahl Ø 2 x 20 x 41 mm

Anfrageformular Druckfeder D-240

Ähnliche Druckfedern im Umfeld der Druckfeder D-240 Federstahl Ø 2 x 20 x 41 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-240 EN 10270-1 2 22 41 156,014 14,2 26,8 3,5 5,821 100,0 | 100,0 | 100,0 | 100,0
VD-240 1.4310 2 22 41 134 14,2 26,8 3,5 5 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DB 24 44,5 0,152 EN 10270-1 4,885 12,41 32,09 41,3 | 77,9 | 43,3 | 2,6
D-145D-01 18,5 42 0,543 EN 10270-1 18,76 7,46 34,54 43,8 | 77,2 | 44,8 | 9,3
D-206D-12 20,4 40 1,63 EN 10270-1 49,657 9,54 30,46 58,2 | 86,8 | 59,9 | 28,0
D-212C 19,8 44 2,014 EN 10270-1 59,224 14,59 29,41 62,3 | 87,7 | 64,5 | 34,6
D-207J-70 20 38 2,327 EN 10270-1 65,234 9,97 28,03 65,0 | 86,2 | 68,7 | 40,0
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 73,0 | 92,0 | 73,1 | 54,0
D-239A-01 25 40,5 3,828 EN 10270-1 104,922 13,09 27,41 81,3 | 95,6 | 82,5 | 65,8
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 85,5 | 95,5 | 86,8 | 74,2
D-247D-05 20 43,5 4,658 EN 10270-1 115,719 18,66 24,84 86,2 | 95,1 | 83,4 | 80,0
D-247B 20,5 41 4,681 EN 10270-1 109,941 17,51 23,49 85,7 | 97,7 | 79,1 | 80,4
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 88,8 | 96,3 | 89,7 | 80,5
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 100,0 | 100,0 | 100,0 | 100,0
D-263J 24 39,2 6,581 EN 10270-1 165,825 14 25,2 91,8 | 92,7 | 94,1 | 88,5
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 79,1 | 91,8 | 81,1 | 64,4
D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 77,9 | 92,5 | 78,9 | 62,3
D-273A-02 24 37,5 11,44 EN 10270-1 250,547 15,6 21,9 70,2 | 87,7 | 72,0 | 50,9
D-274 22,5 36 14,212 EN 10270-1 291,853 15,47 20,54 64,8 | 88,5 | 65,0 | 41,0
D-280 18,5 41 17,665 EN 10270-1 353,826 20,97 20,03 60,1 | 88,0 | 59,4 | 33,0
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 54,6 | 86,2 | 51,7 | 26,0
D-288ZA 21,5 45 23,696 EN 10270-1 471,759 25,09 19,91 54,5 | 85,2 | 53,7 | 24,6
D-304A 23,2 42 24,278 EN 10270-1 369,24 26,79 15,21 52,8 | 85,0 | 49,5 | 24,0
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 52,9 | 87,1 | 49,1 | 22,6
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 50,4 | 84,6 | 45,7 | 20,8
D-288ZB 19,5 40 30,616 EN 10270-1 409,743 26,62 13,38 49,1 | 84,3 | 44,0 | 19,0
D-313K-01 25 43 34,919 EN 10270-1 525,394 27,95 15,05 46,4 | 79,6 | 42,9 | 16,7
D-310 19,2 40 47,418 EN 10270-1 643,939 26,42 13,58 44,1 | 82,4 | 37,4 | 12,3
D-313A-04 19,5 38 51,667 EN 10270-1 556,917 27,22 10,78 42,0 | 80,6 | 34,1 | 11,3
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-240

Ursprungsland: DE, German; Druckfeder D-240
