Druckfeder D-212C Federstahl Ø 1,6 x 18,2 x 44 mm

Staffelpreise - Druckfeder D-212C

Bestellmenge	Einzelpreis [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Druckfeder Kaufen

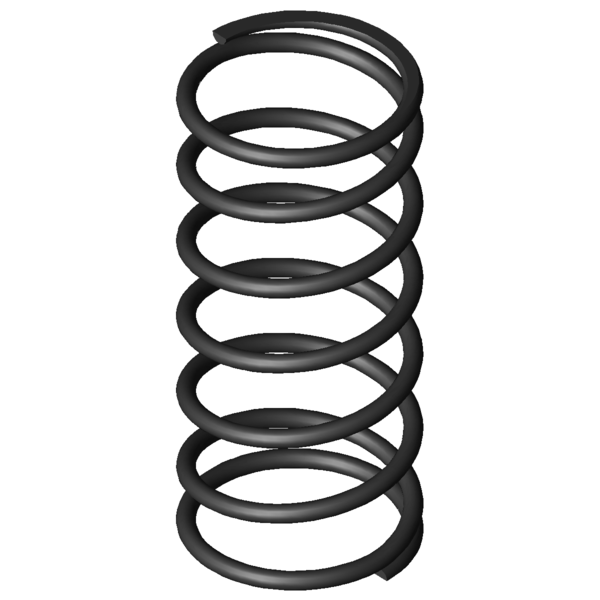

Produktbild Druckfeder D-212C

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-212C

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	1,6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	18,2	mm	Mittlerer Windungsdurchmesser
De	19,8	mm	Äußerer Windungsdurchmesser
Dd	15,9	mm	Dorndurchmesser
Dh	20,8	mm	Hülsendurchmesser
L0	44	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	59,224	N	Höchstkraft der Feder
Ln	14,59	mm	Kleinste Länge der Feder
sn	29,41	mm	Größter Federweg bei statischer Belastung
Fndyn	56,602	N	Dynamische Höchstkraft
Lndyn	15,89	mm	Kleinste Länge dynamische Belastung
shdyn	19,11	mm	Größter Federweg dynamische Belastung
S	7,709	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,014	N/mm	Federrate
Gewicht	6,8154	g	Gewicht des Artikels
Fntol	4,46	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	4,43	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,45	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,78	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	F	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-212C Federstahl Ø 1,6 x 18,2 x 44 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-212C Federstahl Ø 1,6 x 18,2 x 44 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-212C Federstahl Ø 1,6 x 18,2 x 44 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-212C Federstahl Ø 1,6 x 18,2 x 44 mm

Kraft-Weg-Berechnung Druckfeder D-212C

Anfrageformular Druckfeder D-212C Federstahl Ø 1,6 x 18,2 x 44 mm

Anfrageformular Druckfeder D-212C

Ähnliche Druckfedern im Umfeld der Druckfeder D-212C Federstahl Ø 1,6 x 18,2 x 44 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	56,4 \| 83,8 \| 58,4 \| 27,0
D-145E	17	44,6	0,711	EN 10270-1	26,582	7,19	37,41	59,8 \| 82,3 \| 61,7 \| 35,3
D-180Y-02	19	49	0,809	EN 10270-1	29,805	12,14	36,86	64,4 \| 88,0 \| 65,1 \| 40,2
D-180J	20	50,4	0,908	EN 10270-1	37,999	8,57	41,83	66,5 \| 87,1 \| 67,2 \| 45,1
D-206D-12	20,4	40	1,63	EN 10270-1	49,657	9,54	30,46	87,7 \| 91,8 \| 90,2 \| 81,0
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	100,0 \| 100,0 \| 100,0 \| 100,0
D-207J-70	20	38	2,327	EN 10270-1	65,234	9,97	28,03	90,9 \| 93,0 \| 93,0 \| 86,5
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	80,6 \| 89,0 \| 73,6 \| 79,3
D-233E-10	20	40	3,144	EN 10270-1	80,003	14,55	25,45	79,4 \| 93,8 \| 80,3 \| 64,1
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	71,2 \| 92,5 \| 73,0 \| 48,0
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	69,6 \| 90,7 \| 71,6 \| 46,6
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	67,9 \| 92,6 \| 67,8 \| 43,2
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	66,6 \| 89,9 \| 66,9 \| 43,0
D-249	18	45	7,235	EN 10270-1	195,357	18	27	59,5 \| 89,6 \| 61,1 \| 27,8
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	53,4 \| 87,3 \| 51,2 \| 21,5
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	50,2 \| 84,2 \| 46,6 \| 19,8
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	45,8 \| 83,5 \| 42,4 \| 11,4
D-288Q	20	39,5	22,374	EN 10270-1	359,967	23,41	16,09	42,2 \| 82,0 \| 35,6 \| 9,0
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	43,2 \| 81,1 \| 40,1 \| 8,5
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	41,1 \| 80,6 \| 34,8 \| 7,8
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	43,0 \| 84,4 \| 37,1 \| 7,5

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-212C

Ursprungsland: DE, German; Druckfeder D-212C
