Druckfeder D-145E Federstahl Ø 1 x 16 x 44,6 mm

Staffelpreise - Druckfeder D-145E

Bestellmenge	Einzelpreis [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Druckfeder Kaufen

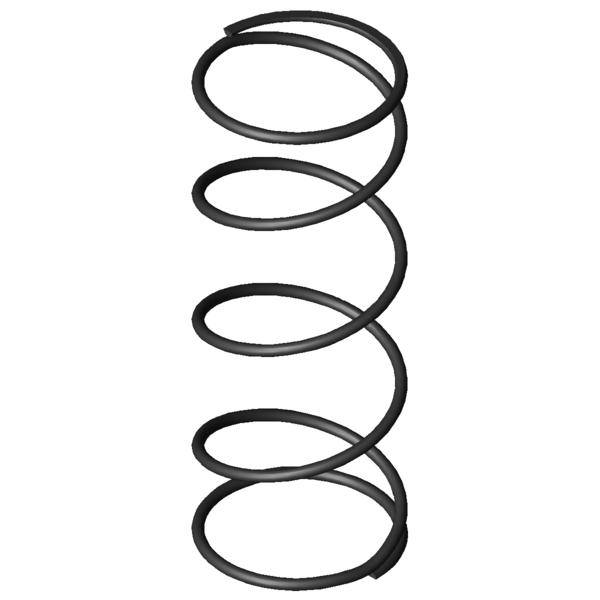

Produktbild Druckfeder D-145E

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-145E

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	1	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	16	mm	Mittlerer Windungsdurchmesser
De	17	mm	Äußerer Windungsdurchmesser
Dd	14,4	mm	Dorndurchmesser
Dh	18,5	mm	Hülsendurchmesser
L0	44,6	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	26,582	N	Höchstkraft der Feder
Ln	7,19	mm	Kleinste Länge der Feder
sn	37,41	mm	Größter Federweg bei statischer Belastung
Fndyn	24,872	N	Dynamische Höchstkraft
Lndyn	9,6	mm	Kleinste Länge dynamische Belastung
shdyn	12,8	mm	Größter Federweg dynamische Belastung
S	12,457	mm	Steigung der Feder
n	3,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	0,711	N/mm	Federrate
Gewicht	1,7163	g	Gewicht des Artikels
Fntol	2,06	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	2,05	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,4	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,33	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	D	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-145E Federstahl Ø 1 x 16 x 44,6 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-145E Federstahl Ø 1 x 16 x 44,6 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-145E Federstahl Ø 1 x 16 x 44,6 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-145E Federstahl Ø 1 x 16 x 44,6 mm

Kraft-Weg-Berechnung Druckfeder D-145E

Anfrageformular Druckfeder D-145E Federstahl Ø 1 x 16 x 44,6 mm

Anfrageformular Druckfeder D-145E

Ähnliche Druckfedern im Umfeld der Druckfeder D-145E Federstahl Ø 1 x 16 x 44,6 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	79,5 \| 92,3 \| 81,2 \| 64,9
D-145E	17	44,6	0,711	EN 10270-1	26,582	7,19	37,41	89,8 \| 92,9 \| 91,7 \| 84,9
D-179J-12	15,9	42	0,837	EN 10270-1	26,351	10,5	31,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-180M-11	17	48	0,974	EN 10270-1	35,663	11,38	36,62	83,8 \| 92,1 \| 86,2 \| 73,0
D-181	17,25	40,5	1,735	EN 10270-1	51,701	10,7	29,8	71,1 \| 92,2 \| 72,8 \| 48,2
D-207J-03	16,5	48,9	1,91	EN 10270-1	59,024	18	30,9	62,0 \| 85,0 \| 63,8 \| 37,2
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	59,8 \| 82,3 \| 61,7 \| 35,3
D-217F	15,1	47	2,36	EN 10270-1	50,957	25,4	21,6	60,0 \| 84,4 \| 60,1 \| 35,5
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	55,3 \| 82,1 \| 59,7 \| 24,0
D-207J-36	14	45,6	3,107	EN 10270-1	84,645	18,35	27,25	52,4 \| 82,3 \| 52,1 \| 22,9
D-217C	17	43,3	3,324	EN 10270-1	97,043	14,1	29,2	57,2 \| 86,4 \| 59,9 \| 25,2
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	49,6 \| 83,0 \| 48,9 \| 17,0
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	45,8 \| 77,5 \| 44,7 \| 15,3
D-232P	16	40	5,746	EN 10270-1	128,932	17,56	22,44	48,5 \| 85,2 \| 45,8 \| 14,6
D-249	18	45	7,235	EN 10270-1	195,357	18	27	44,6 \| 81,2 \| 42,9 \| 9,8
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	43,1 \| 81,2 \| 38,3 \| 9,7
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	37,1 \| 77,9 \| 26,4 \| 7,0

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-145E

Ursprungsland: DE, German; Druckfeder D-145E
