Druckfeder D-181 Federstahl Ø 1,25 x 16 x 40,5 mm

Staffelpreise - Druckfeder D-181

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

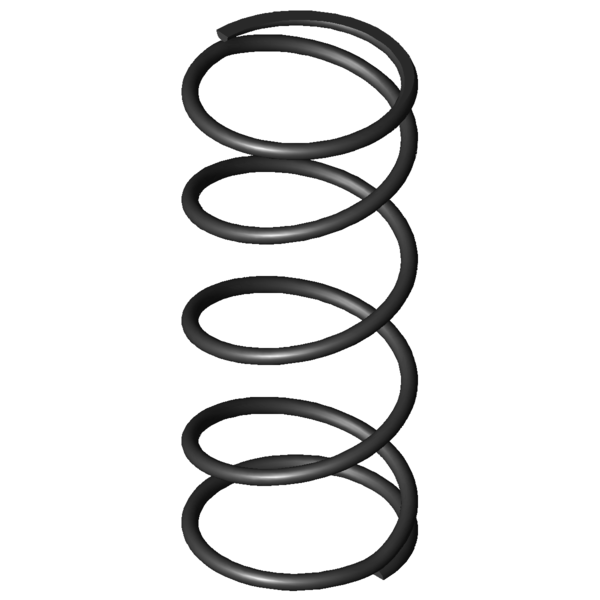

Produktbild Druckfeder D-181
Produktbild Druckfeder D-181
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-181

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 17,25 mm Äußerer Windungsdurchmesser
Dd 14,2 mm Dorndurchmesser
Dh 18,5 mm Hülsendurchmesser
L0 40,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 51,701 N Höchstkraft der Feder
Ln 10,7 mm Kleinste Länge der Feder
sn 29,8 mm Größter Federweg bei statischer Belastung
Fndyn 45,628 N Dynamische Höchstkraft
Lndyn 14,2 mm Kleinste Länge dynamische Belastung
shdyn 9,44 mm Größter Federweg dynamische Belastung
S 11,214 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,735 N/mm Federrate
Gewicht 2,6818 g Gewicht des Artikels
Fntol 3,4 N (+/-) Toleranz für statische Höchstkraft
Fndtol 3,38 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,48 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-181 Federstahl Ø 1,25 x 16 x 40,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-181 Federstahl Ø 1,25 x 16 x 40,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-181 Federstahl Ø 1,25 x 16 x 40,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-181 Federstahl Ø 1,25 x 16 x 40,5 mm

Kraft-Weg-Berechnung Druckfeder D-181

Anfrageformular Druckfeder D-181 Federstahl Ø 1,25 x 16 x 40,5 mm

Anfrageformular Druckfeder D-181

Ähnliche Druckfedern im Umfeld der Druckfeder D-181 Federstahl Ø 1,25 x 16 x 40,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-181 EN 10270-1 1,25 17,25 40,5 51,701 10,7 29,8 3,5 1,735 100,0 | 100,0 | 100,0 | 100,0
VD-181 1.4310 1,25 17,25 40,5 44,703 10,5 30 3,5 1,49 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145D-01 18,5 42 0,543 EN 10270-1 18,76 7,46 34,54 60,8 | 89,9 | 61,3 | 31,3
D-142A 15 39,2 0,681 EN 10270-1 22,328 6,42 32,78 63,9 | 85,2 | 67,0 | 39,3
D-145E 17 44,6 0,711 EN 10270-1 26,582 7,19 37,41 65,4 | 89,8 | 65,5 | 41,0
D-179J-12 15,9 42 0,837 EN 10270-1 26,351 10,5 31,5 71,1 | 92,2 | 72,8 | 48,2
D-180M-22 15 40 1,461 EN 10270-1 42,427 10,97 29,03 89,3 | 93,9 | 89,7 | 84,2
D-181 17,25 40,5 1,735 EN 10270-1 51,701 10,7 29,8 100,0 | 100,0 | 100,0 | 100,0
D-207JW 18,5 38,6 1,909 EN 10270-1 47,593 13,66 24,94 89,8 | 90,6 | 87,9 | 90,9
D-206D-01 17,4 34,3 2,73 EN 10270-1 68,658 9,15 25,15 78,1 | 91,0 | 79,8 | 63,6
D-207J-02 16,5 35 2,778 EN 10270-1 60,257 13,31 21,69 76,7 | 88,5 | 79,3 | 62,5
D-206F 15 39 2,829 EN 10270-1 75,359 12,36 26,64 77,1 | 90,8 | 79,0 | 61,3
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 71,9 | 85,5 | 75,0 | 55,2
D-217C 17 43,3 3,324 EN 10270-1 97,043 14,1 29,2 72,6 | 90,1 | 75,6 | 52,2
D-232O 18 45 4,192 EN 10270-1 118,258 16,79 28,21 65,2 | 85,1 | 69,2 | 41,4
D-213 17,6 34 4,657 EN 10270-1 104,087 11,65 22,35 62,1 | 86,7 | 62,3 | 37,3
D-232P 16 40 5,746 EN 10270-1 128,932 17,56 22,44 58,3 | 87,0 | 57,7 | 30,2
D-249 18 45 7,235 EN 10270-1 195,357 18 27 55,1 | 82,8 | 58,5 | 24,0
D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 49,1 | 79,7 | 48,9 | 18,6
D-252AA 15 40 9,892 EN 10270-1 183,496 21,45 18,55 48,5 | 82,7 | 45,2 | 17,5
D-283A-05 18 45 10,178 EN 10270-1 97,821 35,39 9,61 46,1 | 78,6 | 42,6 | 17,0
D-263O-01 15 42 13,388 EN 10270-1 215,282 25,92 16,08 44,0 | 80,1 | 39,0 | 13,0
D-280 18,5 41 17,665 EN 10270-1 353,826 20,97 20,03 43,8 | 80,7 | 40,9 | 9,8
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-181

Ursprungsland: DE, German; Druckfeder D-181
