Druckfeder D-213 Federstahl Ø 1,6 x 16 x 34 mm

Staffelpreise - Druckfeder D-213

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

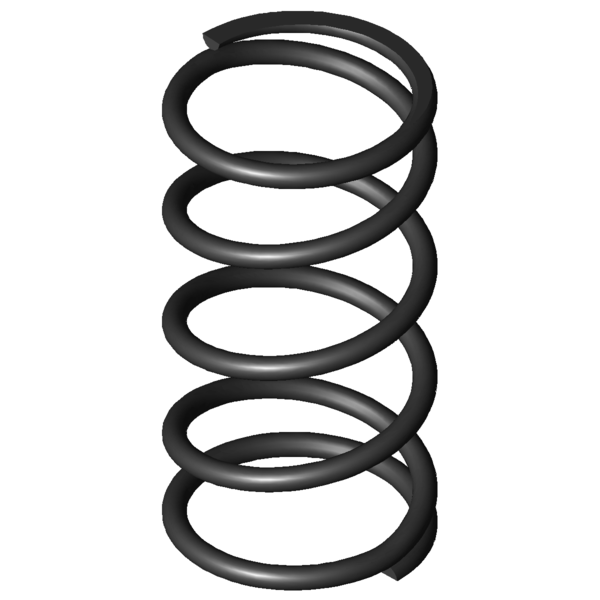

Produktbild Druckfeder D-213
Produktbild Druckfeder D-213
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-213

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 17,6 mm Äußerer Windungsdurchmesser
Dd 13,8 mm Dorndurchmesser
Dh 18,6 mm Hülsendurchmesser
L0 34 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 104,087 N Höchstkraft der Feder
Ln 11,65 mm Kleinste Länge der Feder
sn 22,35 mm Größter Federweg bei statischer Belastung
Fndyn 89,184 N Dynamische Höchstkraft
Lndyn 14,85 mm Kleinste Länge dynamische Belastung
shdyn 7,02 mm Größter Federweg dynamische Belastung
S 9,257 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,657 N/mm Federrate
Gewicht 4,3938 g Gewicht des Artikels
Fntol 6,07 N (+/-) Toleranz für statische Höchstkraft
Fndtol 6,02 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,95 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-213 Federstahl Ø 1,6 x 16 x 34 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-213 Federstahl Ø 1,6 x 16 x 34 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-213 Federstahl Ø 1,6 x 16 x 34 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-213 Federstahl Ø 1,6 x 16 x 34 mm

Kraft-Weg-Berechnung Druckfeder D-213

Anfrageformular Druckfeder D-213 Federstahl Ø 1,6 x 16 x 34 mm

Anfrageformular Druckfeder D-213

Ähnliche Druckfedern im Umfeld der Druckfeder D-213 Federstahl Ø 1,6 x 16 x 34 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-213 EN 10270-1 1,6 17,6 34 104,087 11,65 22,35 3,5 4,657 100,0 | 100,0 | 100,0 | 100,0
VD-213 1.4310 1,6 17,6 34 88,6 11,85 22,15 3,5 4 92,7 | 100,0 | 92,1 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180Y-01 19 32 1,271 EN 10270-1 29,689 8,64 23,36 59,2 | 88,3 | 62,1 | 27,3
D-180M-10 17 31,5 1,53 EN 10270-1 35,788 8,11 23,39 62,0 | 88,1 | 65,0 | 32,9
D-181 17,25 40,5 1,735 EN 10270-1 51,701 10,7 29,8 65,2 | 85,1 | 69,2 | 41,4
D-185D 15 36 1,74 EN 10270-1 42,88 11,35 24,6 63,1 | 85,9 | 66,0 | 37,4
D-207JW 18,5 38,6 1,909 EN 10270-1 47,593 13,66 24,94 66,2 | 88,8 | 64,3 | 45,5
D-207J-20 16 35 2,115 EN 10270-1 36,199 17,88 17,12 65,0 | 93,9 | 55,7 | 45,4
D-206D-01 17,4 34,3 2,73 EN 10270-1 68,658 9,15 25,15 77,1 | 95,2 | 77,4 | 58,6
D-207J-02 16,5 35 2,778 EN 10270-1 60,257 13,31 21,69 77,3 | 94,9 | 77,5 | 59,7
D-213 17,6 34 4,657 EN 10270-1 104,087 11,65 22,35 100,0 | 100,0 | 100,0 | 100,0
D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 93,0 | 92,2 | 94,9 | 91,9
D-217B 17 28,7 5,223 EN 10270-1 96,948 10,14 18,56 90,3 | 93,7 | 88,1 | 89,2
D-232N-04 18 28 6,708 EN 10270-1 108,331 11,85 16,15 81,1 | 89,7 | 84,2 | 69,4
D-248 18 30 11,37 EN 10270-1 195,564 12,8 17,2 64,9 | 88,7 | 65,1 | 41,0
D-252A-03 14,8 32 14,132 EN 10270-1 215,144 16,78 15,22 59,1 | 86,1 | 58,2 | 32,9
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 57,3 | 83,8 | 56,5 | 31,6
D-254 14,5 33 15,174 EN 10270-1 246,658 16,74 16,26 58,2 | 86,5 | 57,5 | 30,7
D-263V 14,65 35 18,259 EN 10270-1 203,927 23,83 11,17 53,3 | 83,8 | 50,5 | 25,5
D-279A 18,5 32 21,59 EN 10270-1 300,833 18,07 13,93 51,5 | 84,4 | 48,5 | 21,6
D-263V-11 15,2 32 24,795 EN 10270-1 232,441 22,63 9,37 48,2 | 82,4 | 43,4 | 18,8
D-288X-04 19,4 38 35,645 EN 10270-1 541,8 22,8 15,2 45,0 | 78,5 | 43,6 | 13,1
D-285 15 32 37,045 EN 10270-1 420,813 20,64 11,36 43,8 | 81,1 | 37,8 | 12,6
D-288T 17 33 39,762 EN 10270-1 392,291 23,13 9,87 43,6 | 83,6 | 35,3 | 11,7
D-288X-03 19,4 32 42,774 EN 10270-1 538,948 19,4 12,6 42,9 | 80,0 | 37,8 | 10,9
D-288Z-61 17 34,3 54,677 EN 10270-1 525,502 24,69 9,61 41,0 | 83,0 | 31,4 | 8,5
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-213

Ursprungsland: DE, German; Druckfeder D-213
