Druckfeder D-233E-10 Federstahl Ø 1,75 x 18,25 x 40 mm

Staffelpreise - Druckfeder D-233E-10

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

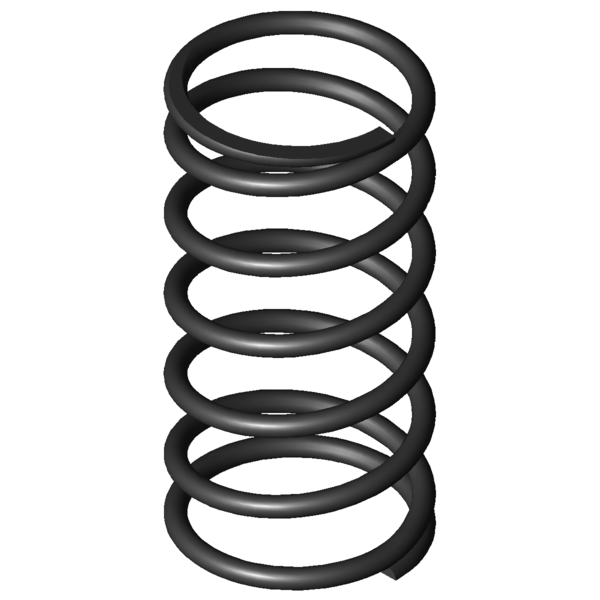

Produktbild Druckfeder D-233E-10
Produktbild Druckfeder D-233E-10
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-233E-10

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,75 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 18,25 mm Mittlerer Windungsdurchmesser
De 20 mm Äußerer Windungsdurchmesser
Dd 15,7 mm Dorndurchmesser
Dh 21,1 mm Hülsendurchmesser
L0 40 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 80,003 N Höchstkraft der Feder
Ln 14,55 mm Kleinste Länge der Feder
sn 25,45 mm Größter Federweg bei statischer Belastung
Fndyn 76,395 N Dynamische Höchstkraft
Lndyn 15,7 mm Kleinste Länge dynamische Belastung
shdyn 15,33 mm Größter Federweg dynamische Belastung
S 7,65 mm Steigung der Feder
n 5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,144 N/mm Federrate
Gewicht 7,6306 g Gewicht des Artikels
Fntol 5,72 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,67 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,43 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-233E-10 Federstahl Ø 1,75 x 18,25 x 40 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-233E-10 Federstahl Ø 1,75 x 18,25 x 40 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-233E-10 Federstahl Ø 1,75 x 18,25 x 40 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-233E-10 Federstahl Ø 1,75 x 18,25 x 40 mm

Kraft-Weg-Berechnung Druckfeder D-233E-10

Anfrageformular Druckfeder D-233E-10 Federstahl Ø 1,75 x 18,25 x 40 mm

Anfrageformular Druckfeder D-233E-10

Ähnliche Druckfedern im Umfeld der Druckfeder D-233E-10 Federstahl Ø 1,75 x 18,25 x 40 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-233E-10 EN 10270-1 1,75 20 40 80,003 14,55 25,45 5 3,144 100,0 | 100,0 | 100,0 | 100,0
VD-233E-10 1.4310 1,75 20 40 68,714 14,55 25,45 5 2,7 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145D-01 18,5 42 0,543 EN 10270-1 18,76 7,46 34,54 49,2 | 81,6 | 48,6 | 17,3
D-206D-12 20,4 40 1,63 EN 10270-1 49,657 9,54 30,46 72,5 | 92,7 | 72,8 | 51,9
D-181 17,25 40,5 1,735 EN 10270-1 51,701 10,7 29,8 71,9 | 85,5 | 75,0 | 55,2
D-207JW 18,5 38,6 1,909 EN 10270-1 47,593 13,66 24,94 77,0 | 91,6 | 78,7 | 60,7
D-212C 19,8 44 2,014 EN 10270-1 59,224 14,59 29,41 79,4 | 93,8 | 80,3 | 64,1
D-207J-70 20 38 2,327 EN 10270-1 65,234 9,97 28,03 84,6 | 93,6 | 86,2 | 74,0
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 100,0 | 100,0 | 100,0 | 100,0
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 81,2 | 90,5 | 80,2 | 72,8
D-247D-05 20 43,5 4,658 EN 10270-1 115,719 18,66 24,84 81,3 | 93,2 | 83,4 | 67,5
D-247B 20,5 41 4,681 EN 10270-1 109,941 17,51 23,49 81,3 | 94,2 | 82,5 | 67,2
D-232K 20 34,1 5,068 EN 10270-1 114,567 11,5 22,6 78,5 | 94,2 | 79,3 | 62,0
D-232P 16 40 5,746 EN 10270-1 128,932 17,56 22,44 74,1 | 92,4 | 75,1 | 54,7
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 73,0 | 92,0 | 73,1 | 54,0
D-239B 22 36,7 5,821 EN 10270-1 139,423 12,75 23,95 73,3 | 90,1 | 75,7 | 54,0
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 60,5 | 86,3 | 60,3 | 34,8
D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 62,3 | 91,1 | 62,1 | 33,6
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 51,1 | 85,0 | 46,9 | 21,3
D-280 18,5 41 17,665 EN 10270-1 353,826 20,97 20,03 51,7 | 86,7 | 50,7 | 17,8
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 48,0 | 87,1 | 42,7 | 14,1
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 45,8 | 83,4 | 41,6 | 12,2
D-288X-05 19,4 44 26,734 EN 10270-1 486,954 25,78 18,22 46,2 | 82,8 | 44,0 | 11,8
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 44,4 | 85,7 | 36,3 | 11,2
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-233E-10

Ursprungsland: DE, German; Druckfeder D-233E-10
