Druckfeder D-263J Federstahl Ø 2,2 x 21,8 x 39,2 mm

Staffelpreise - Druckfeder D-263J

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

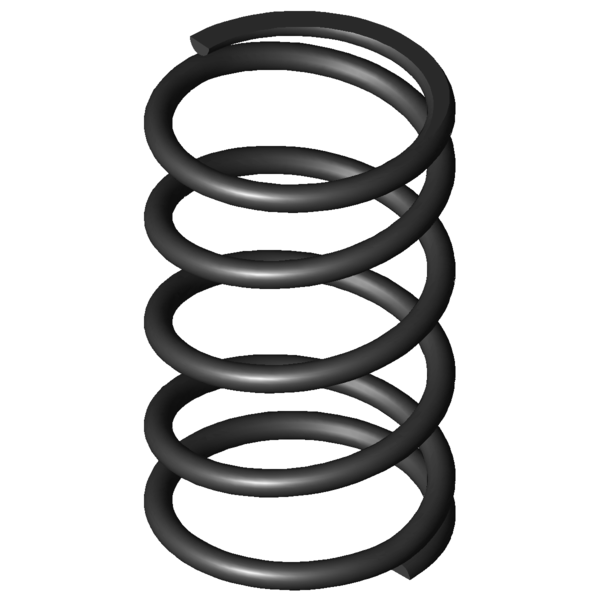

Produktbild Druckfeder D-263J
Produktbild Druckfeder D-263J
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-263J

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 21,8 mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dd 18,9 mm Dorndurchmesser
Dh 25,1 mm Hülsendurchmesser
L0 39,2 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 165,825 N Höchstkraft der Feder
Ln 14 mm Kleinste Länge der Feder
sn 25,2 mm Größter Federweg bei statischer Belastung
Fndyn 159,6 N Dynamische Höchstkraft
Lndyn 14,95 mm Kleinste Länge dynamische Belastung
shdyn 8,8 mm Größter Federweg dynamische Belastung
S 10,571 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 6,581 N/mm Federrate
Gewicht 11,3184 g Gewicht des Artikels
Fntol 10,12 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,16 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-263J Federstahl Ø 2,2 x 21,8 x 39,2 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-263J Federstahl Ø 2,2 x 21,8 x 39,2 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-263J Federstahl Ø 2,2 x 21,8 x 39,2 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-263J Federstahl Ø 2,2 x 21,8 x 39,2 mm

Kraft-Weg-Berechnung Druckfeder D-263J

Anfrageformular Druckfeder D-263J Federstahl Ø 2,2 x 21,8 x 39,2 mm

Anfrageformular Druckfeder D-263J

Ähnliche Druckfedern im Umfeld der Druckfeder D-263J Federstahl Ø 2,2 x 21,8 x 39,2 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263J EN 10270-1 2,2 24 39,2 165,825 14 25,2 3,5 6,581 100,0 | 100,0 | 100,0 | 100,0
VD-263J 1.4310 2,2 24 39,2 142,427 14 25,2 3,5 5,653 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DB 24 44,5 0,152 EN 10270-1 4,885 12,41 32,09 40,3 | 77,8 | 40,7 | 2,3
D-206D-12 20,4 40 1,63 EN 10270-1 49,657 9,54 30,46 54,4 | 82,2 | 56,3 | 24,8
D-207J-70 20 38 2,327 EN 10270-1 65,234 9,97 28,03 60,9 | 82,8 | 64,6 | 35,4
D-233E-10 20 40 3,144 EN 10270-1 80,003 14,55 25,45 69,5 | 87,0 | 73,6 | 47,8
D-239A-01 25 40,5 3,828 EN 10270-1 104,922 13,09 27,41 76,8 | 94,6 | 77,6 | 58,2
D-247B 20,5 41 4,681 EN 10270-1 109,941 17,51 23,49 80,5 | 90,6 | 79,8 | 71,1
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 83,0 | 93,3 | 84,4 | 71,2
D-240 22 41 5,821 EN 10270-1 156,014 14,2 26,8 91,8 | 92,7 | 94,1 | 88,5
D-239B 22 36,7 5,821 EN 10270-1 139,423 12,75 23,95 90,0 | 92,1 | 89,6 | 88,5
D-263J 24 39,2 6,581 EN 10270-1 165,825 14 25,2 100,0 | 100,0 | 100,0 | 100,0
D-274A 22,5 40 9,044 EN 10270-1 167,817 21,45 18,56 84,1 | 93,3 | 86,2 | 72,8
D-273A-02 24 37,5 11,44 EN 10270-1 250,547 15,6 21,9 76,2 | 94,6 | 76,5 | 57,5
D-288F 22,7 34 12,305 EN 10270-1 135,878 22,96 11,04 68,0 | 87,6 | 62,9 | 53,5
D-274 22,5 36 14,212 EN 10270-1 291,853 15,47 20,54 68,9 | 91,2 | 69,2 | 46,3
D-288Z-31 28 40 15,089 EN 10270-1 322,248 18,64 21,36 65,8 | 85,7 | 68,1 | 43,6
D-288Z-41 27 37,2 17,055 EN 10270-1 317,939 18,56 18,64 62,4 | 85,7 | 63,1 | 38,6
D-288Q 20 39,5 22,374 EN 10270-1 359,967 23,41 16,09 57,1 | 87,0 | 55,0 | 29,4
D-304A 23,2 42 24,278 EN 10270-1 369,24 26,79 15,21 55,3 | 86,3 | 52,6 | 27,1
D-288Z-51 21 41,4 25,726 EN 10270-1 420,852 25,04 16,36 54,3 | 85,2 | 52,2 | 25,6
D-288Z-56 20 39,5 27,993 EN 10270-1 359,238 26,67 12,83 52,4 | 85,3 | 48,5 | 23,5
D-288ZB 19,5 40 30,616 EN 10270-1 409,743 26,62 13,38 50,8 | 84,2 | 46,8 | 21,5
D-313J-06 28,6 38,9 31,289 EN 10270-1 529,675 21,97 16,93 50,6 | 81,4 | 49,2 | 21,0
D-313K-01 25 43 34,919 EN 10270-1 525,394 27,95 15,05 49,1 | 82,8 | 45,6 | 18,8
D-304 23,2 33,5 38,151 EN 10270-1 538,84 19,38 14,12 48,1 | 83,6 | 43,4 | 17,2
D-313K 25 33,3 49,885 EN 10270-1 577,274 21,73 11,57 43,7 | 80,7 | 37,3 | 13,2
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-263J

Ursprungsland: DE, German; Druckfeder D-263J
