Druckfeder D-363 Federstahl Ø 5 x 25 x 125 mm

Staffelpreise - Druckfeder D-363

Bestellmenge	Einzelpreis [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-363

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-363

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	25	mm	Mittlerer Windungsdurchmesser
De	30	mm	Äußerer Windungsdurchmesser
Dd	19,1	mm	Dorndurchmesser
Dh	31	mm	Hülsendurchmesser
L0	125	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	1431,344	N	Höchstkraft der Feder
Ln	81,09	mm	Kleinste Länge der Feder
sn	43,91	mm	Größter Federweg bei statischer Belastung
Fndyn	1245,32	N	Dynamische Höchstkraft
Lndyn	86,8	mm	Kleinste Länge dynamische Belastung
shdyn	14,8	mm	Größter Federweg dynamische Belastung
S	9,6	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	32,6	N/mm	Federrate
Gewicht	176,7536	g	Gewicht des Artikels
Fntol	92,8	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	90,7	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,19	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AD	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-363 Federstahl Ø 5 x 25 x 125 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-363 Federstahl Ø 5 x 25 x 125 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-363 Federstahl Ø 5 x 25 x 125 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-363 Federstahl Ø 5 x 25 x 125 mm

Kraft-Weg-Berechnung Druckfeder D-363

Anfrageformular Druckfeder D-363 Federstahl Ø 5 x 25 x 125 mm

Anfrageformular Druckfeder D-363

Ähnliche Druckfedern im Umfeld der Druckfeder D-363 Federstahl Ø 5 x 25 x 125 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-288N	30	118	3,275	EN 10270-1	259,987	38,63	79,37	43,4 \| 83,5 \| 36,7 \| 10,0
D-302A	28,2	135	3,696	EN 10270-1	214,562	76,94	58,06	46,7 \| 83,5 \| 45,3 \| 11,3
D-288Z-34	28	142	4,225	EN 10270-1	383,811	51,16	90,84	43,7 \| 80,5 \| 37,6 \| 13,0
D-288Z-44	27	117	4,775	EN 10270-1	315,892	50,85	66,15	46,7 \| 81,2 \| 44,2 \| 14,6
D-301A	28,2	113	5,064	EN 10270-1	279,165	57,88	55,12	49,3 \| 82,8 \| 49,6 \| 15,5
D-302	28,2	135	5,469	EN 10270-1	442,679	54,06	80,94	47,6 \| 83,5 \| 42,6 \| 16,8
D-333A	29	130	9,022	EN 10270-1	327,184	93,74	36,26	57,1 \| 90,9 \| 52,7 \| 27,7
D-313J-10	28,6	109	9,523	EN 10270-1	507,228	55,73	53,27	57,7 \| 84,8 \| 58,9 \| 29,2
D-313N	25	123	11,264	EN 10270-1	579,688	71,54	51,46	60,7 \| 84,6 \| 62,9 \| 34,6
D-329B-05	30	125	12,365	EN 10270-1	756,24	63,84	61,16	64,5 \| 93,3 \| 62,3 \| 37,9
D-333	29	130	13,353	EN 10270-1	855,528	65,93	64,07	65,4 \| 90,9 \| 64,2 \| 41,0
D-334A-04	27	112	17,148	EN 10270-1	797,726	65,48	46,52	71,4 \| 86,5 \| 75,1 \| 52,6
D-359A-05	34	127	21,756	EN 10270-1	1043,672	79,03	47,97	81,5 \| 95,6 \| 82,2 \| 66,7
D-362A	30	110	30,185	EN 10270-1	700,862	86,78	23,22	79,8 \| 96,0 \| 50,9 \| 92,6
D-363	30	125	32,6	EN 10270-1	1431,344	81,09	43,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-49	33,6	125	39,687	EN 10270-1	1609,108	84,46	40,55	88,6 \| 92,9 \| 90,7 \| 82,1
D-364R	28	136	52,801	EN 10270-1	1535,703	106,92	29,08	77,8 \| 92,1 \| 79,7 \| 61,7
D-364R-13	32	125	65,321	EN 10270-1	2296,468	89,84	35,16	71,2 \| 92,4 \| 71,2 \| 49,9
D-364RB	28	125	66,03	EN 10270-1	1903,357	96,17	28,83	71,3 \| 94,2 \| 70,4 \| 49,4
D-389AA	30	150	96,638	EN 10270-1	3041,893	118,52	31,48	60,0 \| 86,8 \| 59,4 \| 33,7

Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-363

Ursprungsland: DE, German; Druckfeder D-363

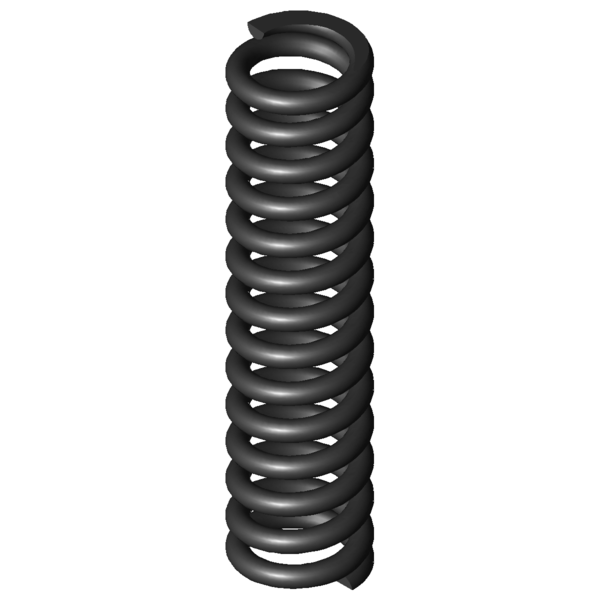

Produktbild - Druckfedern D-363
