Druckfeder D-333 Federstahl Ø 4 x 25 x 130 mm

Staffelpreise - Druckfeder D-333

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

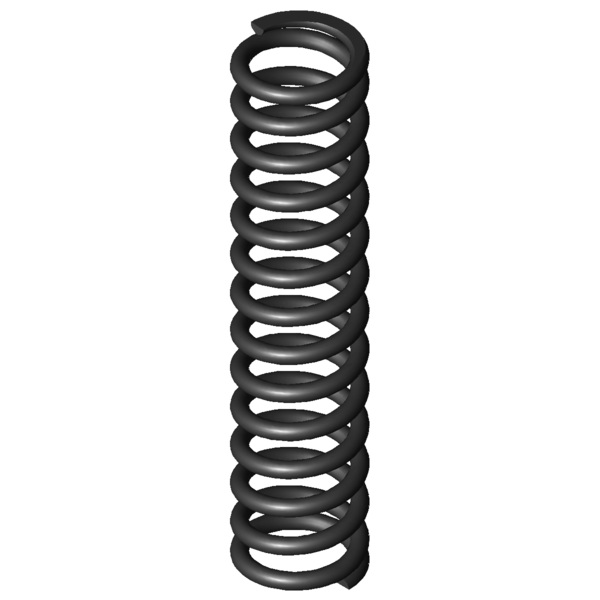

Produktbild Druckfeder D-333
Produktbild Druckfeder D-333
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-333

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 29 mm Äußerer Windungsdurchmesser
Dd 20,3 mm Dorndurchmesser
Dh 30 mm Hülsendurchmesser
L0 130 mm Ungespannte Länge der Feder
Lk 36,2 mm Knicklänge
Fn 855,528 N Höchstkraft der Feder
Ln 65,93 mm Kleinste Länge der Feder
sn 64,07 mm Größter Federweg bei statischer Belastung
Fndyn 707,707 N Dynamische Höchstkraft
Lndyn 77 mm Kleinste Länge dynamische Belastung
shdyn 20,04 mm Größter Federweg dynamische Belastung
S 10,08 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 13,353 N/mm Federrate
Gewicht 113,1223 g Gewicht des Artikels
Fntol 43,6 N (+/-) Toleranz für statische Höchstkraft
Fndtol 42,81 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,3 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-333 Federstahl Ø 4 x 25 x 130 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-333 Federstahl Ø 4 x 25 x 130 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-333 Federstahl Ø 4 x 25 x 130 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-333 Federstahl Ø 4 x 25 x 130 mm

Kraft-Weg-Berechnung Druckfeder D-333

Anfrageformular Druckfeder D-333 Federstahl Ø 4 x 25 x 130 mm

Anfrageformular Druckfeder D-333

Ähnliche Druckfedern im Umfeld der Druckfeder D-333 Federstahl Ø 4 x 25 x 130 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-333 EN 10270-1 4 29 130 855,528 65,93 64,07 12,5 13,353 56,7 | 86,2 | 55,1 | 28,7
VD-333 1.4310 4 29 130 734,81 65,93 64,07 12,5 11,469 92,9 | 100,0 | 92,9 | 85,9
VD-333A 1.4310 4 29 130 281,017 93,74 36,26 18,5 7,749 67,6 | 100,0 | 44,7 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-239A-05 25 139,5 1,072 EN 10270-1 110,434 36,46 103,04 40,7 | 76,5 | 37,5 | 8,0
D-237 27 135 1,227 EN 10270-1 125,245 32,95 102,05 42,6 | 79,8 | 38,7 | 9,2
D-288N-10 30 135 1,886 EN 10270-1 135,858 62,96 72,04 65,6 | 90,9 | 56,8 | 49,2
D-271 27,5 115 2,996 EN 10270-1 233,713 37 78 53,0 | 81,9 | 54,7 | 22,4
D-288N 30 118 3,275 EN 10270-1 259,987 38,63 79,37 55,3 | 85,8 | 55,6 | 24,5
D-302A 28,2 135 3,696 EN 10270-1 214,562 76,94 58,06 83,3 | 93,4 | 60,3 | 96,4
D-288Z-34 28 142 4,225 EN 10270-1 383,811 51,16 90,84 59,0 | 87,7 | 57,7 | 31,6
D-288Z-44 27 117 4,775 EN 10270-1 315,892 50,85 66,15 62,9 | 86,0 | 66,9 | 35,8
D-301A 28,2 113 5,064 EN 10270-1 279,165 57,88 55,12 61,8 | 88,1 | 59,3 | 37,9
D-302 28,2 135 5,469 EN 10270-1 442,679 54,06 80,94 82,4 | 93,4 | 83,8 | 70,1
D-333A 29 130 9,022 EN 10270-1 327,184 93,74 36,26 64,3 | 86,2 | 64,3 | 42,5
D-313J-10 28,6 109 9,523 EN 10270-1 507,228 55,73 53,27 77,8 | 90,8 | 71,2 | 71,3
D-313N 25 123 11,264 EN 10270-1 579,688 71,54 51,46 82,9 | 90,3 | 74,0 | 84,4
D-329B-05 30 125 12,365 EN 10270-1 756,24 63,84 61,16 57,8 | 85,9 | 56,3 | 31,0
D-333 29 130 13,353 EN 10270-1 855,528 65,93 64,07 56,7 | 86,2 | 55,1 | 28,7
D-334A-04 27 112 17,148 EN 10270-1 797,726 65,48 46,52 84,6 | 93,1 | 82,9 | 77,9
D-359A-05 34 127 21,756 EN 10270-1 1043,672 79,03 47,97 48,4 | 84,9 | 42,7 | 17,6
D-362A 30 110 30,185 EN 10270-1 700,862 86,78 23,22 63,5 | 87,1 | 59,1 | 44,2
D-363 30 125 32,6 EN 10270-1 1431,344 81,09 43,91 42,8 | 80,6 | 35,9 | 11,8
D-364R-49 33,6 125 39,687 EN 10270-1 1609,108 84,46 40,55 41,4 | 81,7 | 32,7 | 9,7
D-364R 28 136 52,801 EN 10270-1 1535,703 106,92 29,08 54,7 | 88,3 | 50,5 | 25,3
D-364R-13 32 125 65,321 EN 10270-1 2296,468 89,84 35,16 50,3 | 84,5 | 46,1 | 20,4
D-364RB 28 125 66,03 EN 10270-1 1903,357 96,17 28,83 51,1 | 88,0 | 45,0 | 20,2
D-389AA 30 150 96,638 EN 10270-1 3041,893 118,52 31,48 44,7 | 81,6 | 38,6 | 13,8
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-333

Ursprungsland: DE, German; Druckfeder D-333

Produktbild - Druckfedern D-333

Produktbild - Druckfedern D-333

QR-Code: Druckfeder D-333

QR-Code - Druckfedern - D-333 | https://www.federnshop.com/de/produkte/druckfedern/d-333.html
