Druckfeder D-271 Federstahl Ø 2,5 x 25 x 115 mm

Staffelpreise - Druckfeder D-271

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

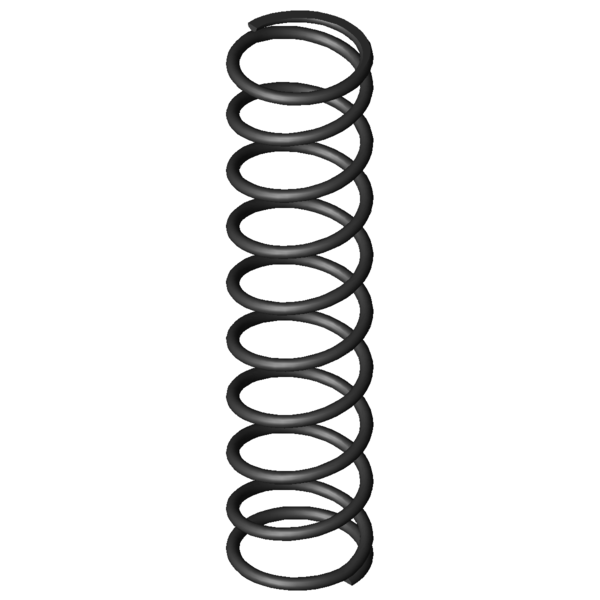

Produktbild Druckfeder D-271
Produktbild Druckfeder D-271
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-271

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 27,5 mm Äußerer Windungsdurchmesser
Dd 21,8 mm Dorndurchmesser
Dh 28,8 mm Hülsendurchmesser
L0 115 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 233,713 N Höchstkraft der Feder
Ln 37 mm Kleinste Länge der Feder
sn 78 mm Größter Federweg bei statischer Belastung
Fndyn 202,252 N Dynamische Höchstkraft
Lndyn 47,5 mm Kleinste Länge dynamische Belastung
shdyn 24,63 mm Größter Federweg dynamische Belastung
S 13,235 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,996 N/mm Federrate
Gewicht 31,9985 g Gewicht des Artikels
Fntol 11,28 N (+/-) Toleranz für statische Höchstkraft
Fndtol 11,16 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,51 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-271 Federstahl Ø 2,5 x 25 x 115 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-271 Federstahl Ø 2,5 x 25 x 115 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-271 Federstahl Ø 2,5 x 25 x 115 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-271 Federstahl Ø 2,5 x 25 x 115 mm

Kraft-Weg-Berechnung Druckfeder D-271

Anfrageformular Druckfeder D-271 Federstahl Ø 2,5 x 25 x 115 mm

Anfrageformular Druckfeder D-271

Ähnliche Druckfedern im Umfeld der Druckfeder D-271 Federstahl Ø 2,5 x 25 x 115 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-271 EN 10270-1 2,5 27,5 115 233,713 37 78 8,5 2,996 100,0 | 100,0 | 100,0 | 100,0
VD-271 1.4310 2,5 27,5 115 203,824 35,8 79,2 8,5 2,574 92,9 | 100,0 | 92,8 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JN 26,5 105 0,388 EN 10270-1 32,1 22,34 82,66 49,9 | 82,6 | 54,0 | 13,0
D-207M-01 28 130 0,427 EN 10270-1 45,373 23,71 106,29 48,1 | 83,6 | 46,4 | 14,2
D-207M 28 106 0,66 EN 10270-1 59,064 16,47 89,53 54,3 | 84,8 | 56,2 | 22,0
D-236D 27 125 0,719 EN 10270-1 59,213 42,7 82,3 58,0 | 90,1 | 60,1 | 24,0
D-237A 27 135 0,835 EN 10270-1 81,487 37,36 97,64 57,7 | 87,8 | 57,4 | 27,9
D-232G 30 107 0,867 EN 10270-1 77,051 18,13 88,87 58,3 | 85,6 | 60,4 | 28,9
D-234N 30 115 0,874 EN 10270-1 76,264 27,7 87,3 60,2 | 90,6 | 61,0 | 29,2
D-237 27 135 1,227 EN 10270-1 125,245 32,95 102,05 64,6 | 87,8 | 65,0 | 41,0
D-277A 22,5 120 2,689 EN 10270-1 160,484 60,32 59,69 85,0 | 92,6 | 72,6 | 89,7
D-271 27,5 115 2,996 EN 10270-1 233,713 37 78 100,0 | 100,0 | 100,0 | 100,0
D-288N 30 118 3,275 EN 10270-1 259,987 38,63 79,37 92,8 | 92,8 | 94,1 | 91,5
D-302A 28,2 135 3,696 EN 10270-1 214,562 76,94 58,06 83,7 | 86,9 | 83,1 | 81,1
D-277 22,5 120 3,979 EN 10270-1 293,289 46,3 73,7 85,0 | 92,6 | 87,1 | 75,3
D-288Z-44 27 117 4,775 EN 10270-1 315,892 50,85 66,15 78,5 | 93,3 | 79,4 | 62,7
D-301A 28,2 113 5,064 EN 10270-1 279,165 57,88 55,12 75,9 | 91,3 | 77,2 | 59,2
D-302 28,2 135 5,469 EN 10270-1 442,679 54,06 80,94 72,1 | 86,9 | 74,6 | 54,8
D-288Z-33 28 97 6,213 EN 10270-1 374,616 36,71 60,29 68,9 | 88,6 | 69,8 | 48,2
D-301 28,2 94,5 8,043 EN 10270-1 447,924 38,81 55,69 61,7 | 85,9 | 61,8 | 37,3
D-333A 29 130 9,022 EN 10270-1 327,184 93,74 36,26 58,0 | 81,9 | 59,0 | 33,2
D-313J-10 28,6 109 9,523 EN 10270-1 507,228 55,73 53,27 58,5 | 86,8 | 57,2 | 31,5
D-308A-05 22 113 9,743 EN 10270-1 446,114 67,21 45,79 57,3 | 85,5 | 55,5 | 30,8
D-313N 25 123 11,264 EN 10270-1 579,688 71,54 51,46 54,8 | 84,6 | 53,1 | 26,6
D-329B-05 30 125 12,365 EN 10270-1 756,24 63,84 61,16 53,6 | 82,1 | 54,7 | 24,2
D-333 29 130 13,353 EN 10270-1 855,528 65,93 64,07 53,0 | 81,9 | 54,7 | 22,4
D-313M-03 25 101 13,431 EN 10270-1 535,064 61,16 39,84 50,8 | 82,7 | 47,4 | 22,3
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-271

Ursprungsland: DE, German; Druckfeder D-271
