Druckfeder D-048 Federstahl Ø 0,4 x 4 x 7,5 mm

Staffelpreise - Druckfeder D-048

Bestellmenge Einzelpreis [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Druckfeder Kaufen

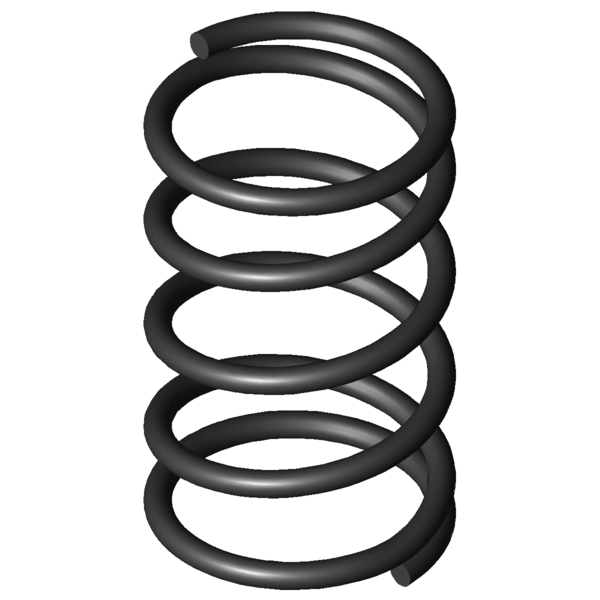

Produktbild Druckfeder D-048
Produktbild Druckfeder D-048
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-048

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 4 mm Mittlerer Windungsdurchmesser
De 4,4 mm Äußerer Windungsdurchmesser
Dd 3,2 mm Dorndurchmesser
Dh 4,9 mm Hülsendurchmesser
L0 7,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 5,065 N Höchstkraft der Feder
Ln 3,15 mm Kleinste Länge der Feder
sn 4,35 mm Größter Federweg bei statischer Belastung
Fndyn 4,855 N Dynamische Höchstkraft
Lndyn 3,33 mm Kleinste Länge dynamische Belastung
shdyn 1,69 mm Größter Federweg dynamische Belastung
S 1,857 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,164 N/mm Federrate
Gewicht 0,0687 g Gewicht des Artikels
Fntol 0,5 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,49 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,36 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe B - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-048 Federstahl Ø 0,4 x 4 x 7,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-048 Federstahl Ø 0,4 x 4 x 7,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-048 Federstahl Ø 0,4 x 4 x 7,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-048 Federstahl Ø 0,4 x 4 x 7,5 mm

Kraft-Weg-Berechnung Druckfeder D-048

Anfrageformular Druckfeder D-048 Federstahl Ø 0,4 x 4 x 7,5 mm

Anfrageformular Druckfeder D-048

Ähnliche Druckfedern im Umfeld der Druckfeder D-048 Federstahl Ø 0,4 x 4 x 7,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-048 EN 10270-1 0,4 4,4 7,5 5,065 3,15 4,35 3,5 1,164 100,0 | 100,0 | 100,0 | 100,0
VD-048 1.4310 0,4 4,4 7,5 4,35 3,15 4,35 3,5 1 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-026R-01 4 7 0,465 EN 10270-1 2,12 2,44 4,56 65,0 | 86,4 | 68,6 | 39,9
D-028 4,32 8,5 0,477 EN 10270-1 2,807 2,61 5,89 64,8 | 88,8 | 64,6 | 40,9
D-028A 4,32 8,7 0,477 EN 10270-1 2,902 2,61 6,09 64,5 | 88,1 | 64,4 | 40,9
D-034 3,52 9,1 0,593 EN 10270-1 3,426 3,32 5,78 67,7 | 80,8 | 71,5 | 50,9
D-034A 3,52 9,4 0,593 EN 10270-1 3,604 3,32 6,08 67,4 | 79,9 | 71,4 | 50,9
D-026R-11 3,2 7,7 0,615 EN 10270-1 2,832 3,1 4,6 69,9 | 81,7 | 75,2 | 52,9
D-026Q-11 4 6 0,652 EN 10270-1 2,577 2,05 3,95 69,6 | 82,0 | 70,8 | 56,0
D-027B 4,32 7 0,668 EN 10270-1 3,213 2,19 4,81 74,9 | 90,5 | 76,9 | 57,4
D-047C 5 8,7 0,766 EN 10270-1 4,197 3,22 5,48 79,4 | 91,4 | 81,1 | 65,8
D-033A 3,52 6,3 0,931 EN 10270-1 3,521 2,52 3,78 79,8 | 81,3 | 78,2 | 80,0
D-033 3,52 6,1 0,931 EN 10270-1 3,335 2,52 3,58 78,2 | 80,4 | 74,1 | 80,0
D-026Q-10 4 5 0,931 EN 10270-1 3,028 1,75 3,25 74,9 | 77,5 | 67,2 | 80,0
D-027A 4,32 5,5 0,954 EN 10270-1 3,465 1,87 3,63 80,6 | 83,8 | 75,9 | 82,0
D-052D 4 9,6 1,016 EN 10270-1 5,603 4,09 5,51 87,2 | 89,7 | 84,7 | 87,3
D-048 4,4 7,5 1,164 EN 10270-1 5,065 3,15 4,35 100,0 | 100,0 | 100,0 | 100,0
D-039A 2,82 6,8 1,243 EN 10270-1 4,454 3,22 3,58 85,7 | 78,3 | 85,1 | 93,6
D-054 3,6 8,3 1,447 EN 10270-1 6,177 4,03 4,27 87,1 | 90,7 | 90,1 | 80,5
D-054A 3,6 8,7 1,447 EN 10270-1 6,756 4,03 4,67 84,6 | 89,3 | 84,1 | 80,5
D-052C 4 6,4 1,597 EN 10270-1 5,254 3,11 3,29 83,7 | 92,1 | 86,0 | 72,9
D-053A 3,6 6 2,274 EN 10270-1 6,653 3,07 2,93 70,1 | 87,3 | 71,7 | 51,3
D-053 3,6 5,6 2,274 EN 10270-1 5,743 3,07 2,53 70,0 | 85,5 | 73,2 | 51,3
D-060A 2,9 6,7 3,035 EN 10270-1 8,349 3,95 2,75 61,8 | 85,1 | 61,9 | 38,4
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-048

Ursprungsland: DE, German; Druckfeder D-048
