Druckfeder D-071 Federstahl Ø 0,5 x 5 x 14 mm

Staffelpreise - Druckfeder D-071

Bestellmenge Einzelpreis [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Druckfeder Kaufen

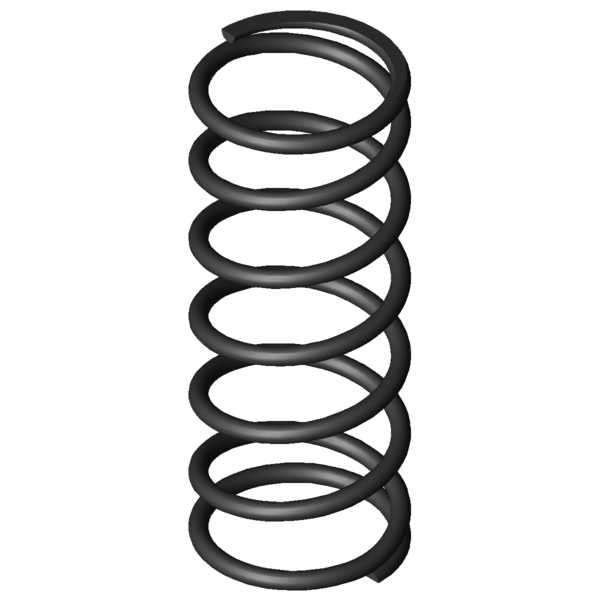

Produktbild Druckfeder D-071
Produktbild Druckfeder D-071
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-071

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 5 mm Mittlerer Windungsdurchmesser
De 5,5 mm Äußerer Windungsdurchmesser
Dd 4,1 mm Dorndurchmesser
Dh 6,1 mm Hülsendurchmesser
L0 14 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 8,856 N Höchstkraft der Feder
Ln 4,44 mm Kleinste Länge der Feder
sn 9,56 mm Größter Federweg bei statischer Belastung
Fndyn 8,53 N Dynamische Höchstkraft
Lndyn 4,79 mm Kleinste Länge dynamische Belastung
shdyn 2,97 mm Größter Federweg dynamische Belastung
S 2,455 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,926 N/mm Federrate
Gewicht 0,1828 g Gewicht des Artikels
Fntol 0,67 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,66 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,58 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe B - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-071 Federstahl Ø 0,5 x 5 x 14 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-071 Federstahl Ø 0,5 x 5 x 14 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-071 Federstahl Ø 0,5 x 5 x 14 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-071 Federstahl Ø 0,5 x 5 x 14 mm

Kraft-Weg-Berechnung Druckfeder D-071

Anfrageformular Druckfeder D-071 Federstahl Ø 0,5 x 5 x 14 mm

Anfrageformular Druckfeder D-071

Ähnliche Druckfedern im Umfeld der Druckfeder D-071 Federstahl Ø 0,5 x 5 x 14 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-071 EN 10270-1 0,5 5,5 14 8,856 4,44 9,56 5,5 0,926 72,6 | 93,2 | 61,1 | 63,5
VD-071 1.4310 0,5 5,5 14 7,607 4,44 9,56 5,5 0,795 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-068A-02 6,5 15,4 0,536 EN 10270-1 5,778 4,62 10,78 75,6 | 91,8 | 77,0 | 57,9
D-068A-11 6 12,3 0,589 EN 10270-1 4,201 5,16 7,14 100,0 | 100,0 | 100,0 | 100,0
D-064 6,8 13,5 0,728 EN 10270-1 7,391 3,34 10,16 79,2 | 93,1 | 63,6 | 80,9
D-068A-12 6 15 0,85 EN 10270-1 9,454 3,88 11,12 72,5 | 94,0 | 54,3 | 69,2
D-071 5,5 14 0,926 EN 10270-1 8,856 4,44 9,56 72,6 | 93,2 | 61,1 | 63,5
D-074C 5,3 12 1,047 EN 10270-1 7,95 4,41 7,59 75,0 | 95,3 | 73,5 | 56,2
D-078 4,5 15 1,17 EN 10270-1 10,437 6,08 8,92 86,7 | 91,7 | 89,1 | 79,2
D-075C 5 12 1,27 EN 10270-1 9,707 4,36 7,64 69,4 | 93,6 | 68,4 | 46,3
D-090W 5,6 18 1,408 EN 10270-1 16,028 6,62 11,38 73,9 | 86,4 | 69,6 | 65,8
D-070A 5,5 11,1 1,455 EN 10270-1 11,516 3,19 7,91 65,9 | 94,0 | 63,4 | 40,4
D-090M-04 5 12 1,628 EN 10270-1 10,774 5,38 6,62 64,2 | 90,6 | 65,9 | 36,2
D-090J 6 12 1,645 EN 10270-1 13,984 3,5 8,5 63,0 | 96,2 | 57,0 | 35,8
D-102 5,63 12,5 2,334 EN 10270-1 16,576 5,4 7,1 59,4 | 90,5 | 62,4 | 25,2
D-108 4,63 14 2,95 EN 10270-1 19,251 7,47 6,53 58,8 | 87,8 | 57,2 | 31,4
D-117H-40 7 14 3,772 EN 10270-1 30,744 5,85 8,15 48,8 | 80,1 | 50,6 | 15,6
D-117H-50 6 15 4,05 EN 10270-1 35,072 6,34 8,66 54,9 | 83,9 | 57,9 | 22,9
D-117B 5 12,1 5,594 EN 10270-1 34,944 5,85 6,25 58,1 | 81,4 | 60,5 | 32,4
D-134 5,8 12 6,07 EN 10270-1 32,182 6,7 5,3 45,9 | 81,0 | 41,5 | 15,3
D-173 7 14 6,738 EN 10270-1 26,426 10,08 3,92 42,4 | 76,2 | 37,3 | 13,7
D-140 4,8 14 7,671 EN 10270-1 35,783 9,34 4,67 44,0 | 83,3 | 36,8 | 12,1
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-071

Ursprungsland: DE, German; Druckfeder D-071
