Druckfeder D-074 Federstahl Ø 0,5 x 5 x 44,5 mm

Staffelpreise - Druckfeder D-074

Bestellmenge Einzelpreis [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Druckfeder Kaufen

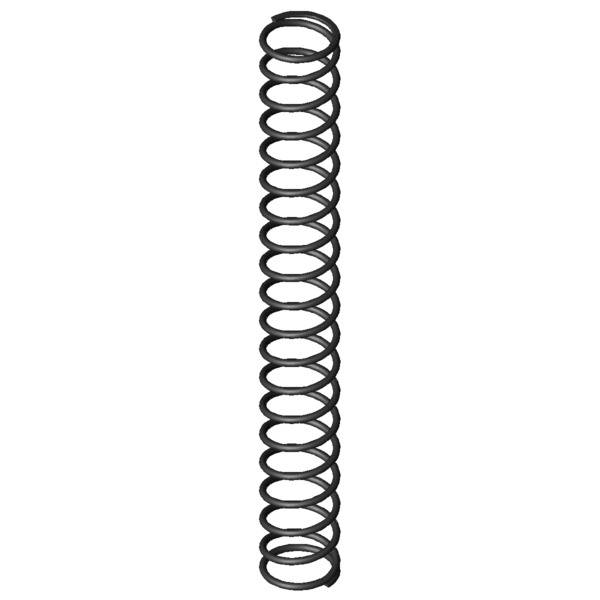

Produktbild Druckfeder D-074
Produktbild Druckfeder D-074
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-074

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 5 mm Mittlerer Windungsdurchmesser
De 5,5 mm Äußerer Windungsdurchmesser
Dd 4,1 mm Dorndurchmesser
Dh 6,1 mm Hülsendurchmesser
L0 44,5 mm Ungespannte Länge der Feder
Lk 37,68 mm Knicklänge
Fn 8,794 N Höchstkraft der Feder
Ln 12,56 mm Kleinste Länge der Feder
sn 31,94 mm Größter Federweg bei statischer Belastung
Fndyn 8,475 N Dynamische Höchstkraft
Lndyn 13,72 mm Kleinste Länge dynamische Belastung
shdyn 10,08 mm Größter Federweg dynamische Belastung
S 2,378 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,275 N/mm Federrate
Gewicht 0,4998 g Gewicht des Artikels
Fntol 0,57 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,57 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe B - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-074 Federstahl Ø 0,5 x 5 x 44,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-074 Federstahl Ø 0,5 x 5 x 44,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-074 Federstahl Ø 0,5 x 5 x 44,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-074 Federstahl Ø 0,5 x 5 x 44,5 mm

Kraft-Weg-Berechnung Druckfeder D-074

Anfrageformular Druckfeder D-074 Federstahl Ø 0,5 x 5 x 44,5 mm

Anfrageformular Druckfeder D-074

Ähnliche Druckfedern im Umfeld der Druckfeder D-074 Federstahl Ø 0,5 x 5 x 44,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-074 EN 10270-1 0,5 5,5 44,5 8,794 12,56 31,94 18,5 0,275 100,0 | 100,0 | 100,0 | 100,0
VD-074 1.4310 0,5 5,5 44,5 7,553 12,56 31,94 18,5 0,236 95,3 | 100,0 | 90,2 | 95,7
VD-074A 1.4310 0,5 5,5 44,5 5,724 15,06 29,44 22,5 0,194 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-067A 6,8 44 0,138 EN 10270-1 4,215 13,38 30,62 77,9 | 93,3 | 79,7 | 60,8
D-068A-05 6,5 51,8 0,159 EN 10270-1 6,155 13,17 38,63 81,6 | 90,2 | 84,3 | 70,4
D-067 6,8 44 0,204 EN 10270-1 7,056 9,36 34,64 91,0 | 93,3 | 89,7 | 90,0
D-074A 5,5 44,5 0,226 EN 10270-1 6,664 15,06 29,44 100,0 | 100,0 | 100,0 | 100,0
D-074 5,5 44,5 0,275 EN 10270-1 8,794 12,56 31,94 88,7 | 100,0 | 84,0 | 82,2
D-100B 6,03 45 0,314 EN 10270-1 5,946 26,04 18,96 79,6 | 89,8 | 76,8 | 72,2
D-068A-16 6 33 0,364 EN 10270-1 9,211 7,73 25,27 76,6 | 88,6 | 79,1 | 62,1
D-090M 6 46,5 0,372 EN 10270-1 12,917 11,73 34,77 73,9 | 92,8 | 68,1 | 60,9
D-075F 5 37 0,378 EN 10270-1 9,329 12,3 24,7 76,3 | 91,4 | 77,7 | 59,9
D-073 5,5 30 0,408 EN 10270-1 8,634 8,81 21,19 73,1 | 89,1 | 74,6 | 55,6
D-090M-02 5 39 0,492 EN 10270-1 11,677 15,27 23,73 68,2 | 89,8 | 68,8 | 46,0
D-100A-03 6,4 51 0,539 EN 10270-1 20,357 13,23 37,77 60,5 | 84,2 | 55,3 | 42,0
D-105A 5,63 38,5 0,571 EN 10270-1 11,588 18,19 20,31 63,6 | 87,9 | 63,2 | 39,7
D-117 5,7 48 0,612 EN 10270-1 12,38 27,75 20,25 61,7 | 86,9 | 61,3 | 37,0
D-100A-02 6,4 41 0,619 EN 10270-1 18,14 11,69 29,31 63,5 | 85,8 | 68,1 | 36,6
D-105 5,63 38,5 0,694 EN 10270-1 16,182 15,18 23,32 60,2 | 87,9 | 60,2 | 32,6
D-132D 6,4 43 1,284 EN 10270-1 30,866 18,97 24,03 50,3 | 81,7 | 51,6 | 17,6
D-137A 5,8 36 1,484 EN 10270-1 20,097 22,45 13,55 44,8 | 79,4 | 39,6 | 15,3
D-132C 6,4 36 1,533 EN 10270-1 30,427 16,15 19,85 46,6 | 76,4 | 45,5 | 18,0
D-137 5,8 36 1,804 EN 10270-1 31,132 18,75 17,25 45,3 | 79,4 | 41,1 | 15,3
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-074

Ursprungsland: DE, German; Druckfeder D-074
