Druckfeder D-109 Federstahl Ø 0,63 x 4 x 20 mm

Staffelpreise - Druckfeder D-109

Bestellmenge Einzelpreis [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Druckfeder Kaufen

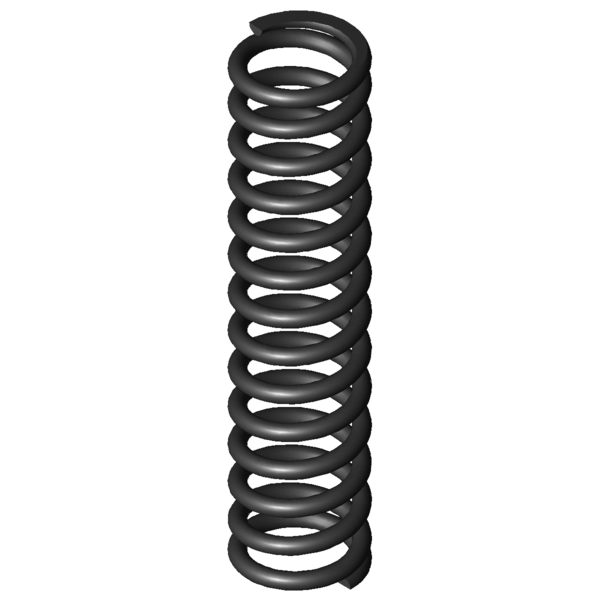

Produktbild Druckfeder D-109
Produktbild Druckfeder D-109
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-109

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,63 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 4 mm Mittlerer Windungsdurchmesser
De 4,63 mm Äußerer Windungsdurchmesser
Dd 3 mm Dorndurchmesser
Dh 5 mm Hülsendurchmesser
L0 20 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 19,261 N Höchstkraft der Feder
Ln 10,4 mm Kleinste Länge der Feder
sn 9,6 mm Größter Federweg bei statischer Belastung
Fndyn 17,994 N Dynamische Höchstkraft
Lndyn 11,03 mm Kleinste Länge dynamische Belastung
shdyn 3,49 mm Größter Federweg dynamische Belastung
S 1,55 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,006 N/mm Federrate
Gewicht 0,449 g Gewicht des Artikels
Fntol 1,58 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,56 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,15 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,64 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe B - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-109 Federstahl Ø 0,63 x 4 x 20 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-109 Federstahl Ø 0,63 x 4 x 20 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-109 Federstahl Ø 0,63 x 4 x 20 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-109 Federstahl Ø 0,63 x 4 x 20 mm

Kraft-Weg-Berechnung Druckfeder D-109

Anfrageformular Druckfeder D-109 Federstahl Ø 0,63 x 4 x 20 mm

Anfrageformular Druckfeder D-109

Ähnliche Druckfedern im Umfeld der Druckfeder D-109 Federstahl Ø 0,63 x 4 x 20 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-109 EN 10270-1 0,63 4,63 20 19,261 10,4 9,6 12,5 2,006 100,0 | 100,0 | 100,0 | 100,0
VD-109 1.4310 0,63 4,63 20 16,543 10,4 9,6 12,5 1,723 92,9 | 100,0 | 92,9 | 85,9
VD-109A 1.4310 0,63 4,63 20 6,071 14,79 5,21 18,5 1,164 67,0 | 100,0 | 42,9 | 58,1
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-079A 4,5 21,5 0,538 EN 10270-1 5,075 12,06 9,44 59,7 | 89,9 | 62,3 | 26,8
D-072 5,5 20,5 0,599 EN 10270-1 8,502 6,31 14,19 84,6 | 85,3 | 82,3 | 86,3
D-074D 5,3 19 0,677 EN 10270-1 8,628 6,26 12,74 60,4 | 87,2 | 60,1 | 33,8
D-079 4,5 21,5 0,796 EN 10270-1 10,367 8,48 13,03 64,4 | 89,9 | 63,7 | 39,7
D-075D 5 17 0,822 EN 10270-1 8,885 6,19 10,81 64,7 | 85,7 | 67,5 | 41,0
D-090M-01 5 23 0,846 EN 10270-1 11,563 9,34 13,66 80,7 | 88,2 | 72,1 | 82,0
D-078A 4,5 20 1,047 EN 10270-1 13,948 6,68 13,32 72,2 | 92,2 | 72,2 | 52,2
D-078 4,5 15 1,17 EN 10270-1 10,437 6,08 8,92 71,9 | 83,9 | 73,6 | 58,3
D-080B-04 4 22 1,188 EN 10270-1 16,235 8,33 13,67 67,1 | 84,8 | 62,4 | 53,9
D-090M-05 5 18 1,245 EN 10270-1 14,064 6,7 11,3 77,0 | 90,0 | 79,0 | 62,0
D-080H 3,8 18 1,312 EN 10270-1 11,988 8,87 9,13 76,7 | 92,1 | 78,3 | 59,6
D-109A 4,63 20 1,355 EN 10270-1 7,068 14,79 5,21 71,0 | 100,0 | 45,5 | 67,6
D-103 5,63 18,5 1,51 EN 10270-1 16,378 7,66 10,84 84,6 | 91,6 | 86,8 | 75,3
D-085E 3,5 20,7 1,521 EN 10270-1 16,365 9,94 10,76 75,7 | 90,1 | 68,0 | 69,1
D-109 4,63 20 2,006 EN 10270-1 19,261 10,4 9,6 100,0 | 100,0 | 100,0 | 100,0
D-090Q 3,5 20,2 2,343 EN 10270-1 21,915 10,85 9,35 81,2 | 87,8 | 62,0 | 93,9
D-115 3,83 22,5 2,647 EN 10270-1 21,095 14,53 7,97 76,8 | 78,5 | 68,7 | 83,2
D-108 4,63 14 2,95 EN 10270-1 19,251 7,47 6,53 80,7 | 90,0 | 84,0 | 68,1
D-110E 4 18 3,106 EN 10270-1 21,803 10,98 7,02 75,9 | 83,9 | 72,8 | 70,9
D-117C 5 19 3,238 EN 10270-1 32,088 9,09 9,91 77,6 | 92,5 | 78,4 | 62,0
D-117H-60 5,35 20 3,312 EN 10270-1 32,543 10,17 9,83 76,4 | 90,2 | 78,4 | 60,6
D-141 4,8 19,5 5,216 EN 10270-1 34,034 12,98 6,53 63,9 | 90,9 | 62,3 | 38,5
D-142AD 4,4 20 6,625 EN 10270-1 41,022 13,81 6,19 59,1 | 91,3 | 55,7 | 30,3
D-117H 3,5 19 7,189 EN 10270-1 38,852 13,6 5,4 58,6 | 83,1 | 62,1 | 30,6
D-117H-70 4 17 7,825 EN 10270-1 41,836 11,65 5,35 53,9 | 85,1 | 50,9 | 25,7
D-145D 4,5 24,36 9,243 EN 10270-1 63,592 17,48 6,88 51,9 | 83,1 | 51,0 | 21,7
D-179 5,1 23 11,37 EN 10270-1 72,454 16,63 6,37 48,1 | 80,2 | 46,5 | 17,6
D-145C 4,5 15,6 15,08 EN 10270-1 63,183 11,41 4,19 44,0 | 81,7 | 37,1 | 13,3
D-179C 5 17,3 16,756 EN 10270-1 77,445 12,68 4,62 43,1 | 80,7 | 36,5 | 12,0
D-180G 5,5 18,9 18,431 EN 10270-1 91,313 13,95 4,95 42,0 | 78,7 | 36,3 | 10,9
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-109

Ursprungsland: DE, German; Druckfeder D-109
