Druckfeder D-121A Federstahl Ø 0,8 x 10 x 66 mm

Staffelpreise - Druckfeder D-121A

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

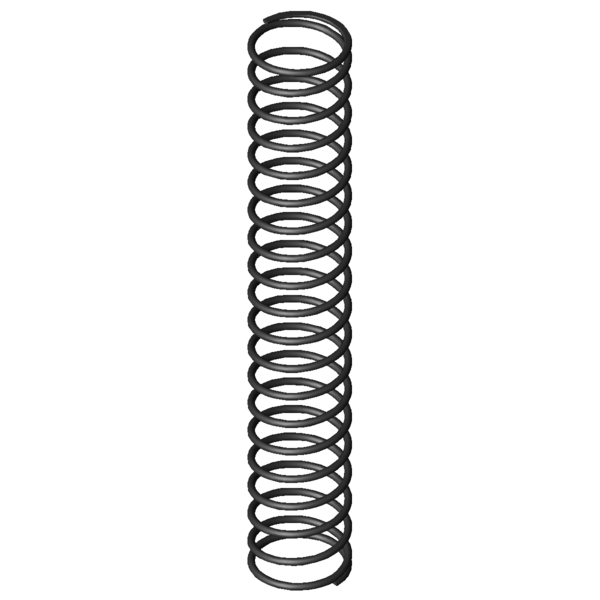

Produktbild Druckfeder D-121A
Produktbild Druckfeder D-121A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-121A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 10,8 mm Äußerer Windungsdurchmesser
Dd 8,7 mm Dorndurchmesser
Dh 11,6 mm Hülsendurchmesser
L0 66 mm Ungespannte Länge der Feder
Lk 45,43 mm Knicklänge
Fn 10,071 N Höchstkraft der Feder
Ln 21,35 mm Kleinste Länge der Feder
sn 44,65 mm Größter Federweg bei statischer Belastung
Fndyn 9,512 N Dynamische Höchstkraft
Lndyn 23,83 mm Kleinste Länge dynamische Belastung
shdyn 42,1 mm Größter Federweg dynamische Belastung
S 3,524 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,226 N/mm Federrate
Gewicht 2,5589 g Gewicht des Artikels
Fntol 1,02 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,01 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,86 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-121A Federstahl Ø 0,8 x 10 x 66 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-121A Federstahl Ø 0,8 x 10 x 66 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-121A Federstahl Ø 0,8 x 10 x 66 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-121A Federstahl Ø 0,8 x 10 x 66 mm

Kraft-Weg-Berechnung Druckfeder D-121A

Anfrageformular Druckfeder D-121A Federstahl Ø 0,8 x 10 x 66 mm

Anfrageformular Druckfeder D-121A

Ähnliche Druckfedern im Umfeld der Druckfeder D-121A Federstahl Ø 0,8 x 10 x 66 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-121A EN 10270-1 0,8 10,8 66 10,071 21,35 44,65 18,5 0,226 73,2 | 95,8 | 71,1 | 52,6
VD-121A 1.4310 0,8 10,8 66 8,65 21,35 44,65 18,5 0,194 92,9 | 100,0 | 92,9 | 85,9
VD-121 1.4310 0,8 10,8 66 14,639 14,94 51,06 12,5 0,287 85,6 | 100,0 | 78,1 | 78,7
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090W-03 11,6 62 0,143 EN 10270-1 7,496 9,59 52,41 61,8 | 88,1 | 64,0 | 33,4
D-090Z 10,5 72,4 0,176 EN 10270-1 10,955 10,05 62,35 82,9 | 89,0 | 81,8 | 77,9
D-121A 10,8 66 0,226 EN 10270-1 10,071 21,35 44,65 73,2 | 95,8 | 71,1 | 52,6
D-121 10,8 66 0,334 EN 10270-1 17,044 14,94 51,06 87,3 | 95,8 | 88,4 | 77,9
D-122A-13 10 62,5 0,429 EN 10270-1 20,542 14,58 47,92 100,0 | 100,0 | 100,0 | 100,0
D-154A 11 56 0,551 EN 10270-1 17,002 25,13 30,88 64,3 | 87,7 | 64,2 | 41,0
D-154B 11 67 0,657 EN 10270-1 29,987 21,38 45,63 78,4 | 88,1 | 81,9 | 65,2
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 75,2 | 93,3 | 77,1 | 55,1
D-154 11 56 0,815 EN 10270-1 31,276 17,63 38,38 58,1 | 87,7 | 59,1 | 27,7
D-194A 11,25 64 1,344 EN 10270-1 45,499 30,16 33,84 57,8 | 83,5 | 57,9 | 31,9
D-195A-12 11 70 1,731 EN 10270-1 76,903 25,58 44,42 51,6 | 85,5 | 56,3 | 13,0
D-180Q-04 11 68,7 1,796 EN 10270-1 75,414 26,7 42 51,1 | 87,0 | 53,7 | 12,6
D-194 11,25 64 1,99 EN 10270-1 82,773 22,4 41,6 53,6 | 83,5 | 55,8 | 21,5
D-207AE 11 69 2,391 EN 10270-1 85,8 33,12 35,88 46,4 | 83,7 | 46,0 | 9,4
D-200 9,25 69 2,626 EN 10270-1 103,064 29,75 39,25 49,9 | 82,4 | 50,9 | 16,3
D-207KO 10 67,7 4,097 EN 10270-1 120,415 38,31 29,39 43,8 | 81,9 | 39,2 | 10,5
D-207K-08 11 55 4,149 EN 10270-1 111,056 28,23 26,77 39,4 | 78,3 | 34,5 | 5,4
D-227A-07 11,5 64 4,17 EN 10270-1 126,123 33,76 30,24 42,7 | 78,2 | 39,7 | 10,3
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-121A

Ursprungsland: DE, German; Druckfeder D-121A
