Druckfeder D-132A Federstahl Ø 0,8 x 6,3 x 48 mm

Staffelpreise - Druckfeder D-132A

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

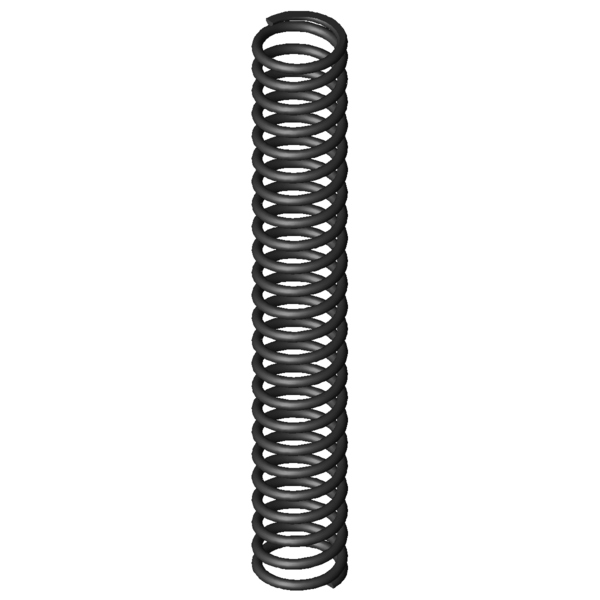

Produktbild Druckfeder D-132A
Produktbild Druckfeder D-132A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-132A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 6,3 mm Mittlerer Windungsdurchmesser
De 7,1 mm Äußerer Windungsdurchmesser
Dd 5,1 mm Dorndurchmesser
Dh 7,6 mm Hülsendurchmesser
L0 48 mm Ungespannte Länge der Feder
Lk 37,5 mm Knicklänge
Fn 18,487 N Höchstkraft der Feder
Ln 23,07 mm Kleinste Länge der Feder
sn 24,93 mm Größter Federweg bei statischer Belastung
Fndyn 17,2 N Dynamische Höchstkraft
Lndyn 24,81 mm Kleinste Länge dynamische Belastung
shdyn 20,63 mm Größter Federweg dynamische Belastung
S 2,098 mm Steigung der Feder
n 22,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,742 N/mm Federrate
Gewicht 1,9267 g Gewicht des Artikels
Fntol 1,53 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,51 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,69 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-132A Federstahl Ø 0,8 x 6,3 x 48 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-132A Federstahl Ø 0,8 x 6,3 x 48 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-132A Federstahl Ø 0,8 x 6,3 x 48 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-132A Federstahl Ø 0,8 x 6,3 x 48 mm

Kraft-Weg-Berechnung Druckfeder D-132A

Anfrageformular Druckfeder D-132A Federstahl Ø 0,8 x 6,3 x 48 mm

Anfrageformular Druckfeder D-132A

Ähnliche Druckfedern im Umfeld der Druckfeder D-132A Federstahl Ø 0,8 x 6,3 x 48 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-132A EN 10270-1 0,8 7,1 48 18,487 23,07 24,93 22,5 0,742 50,9 | 82,2 | 48,9 | 21,5
VD-132 1.4310 0,8 7,1 48 22,27 19,26 28,74 18,5 0,775 92,9 | 100,0 | 92,9 | 85,9
VD-132A 1.4310 0,8 7,1 48 15,878 23,07 24,93 22,5 0,637 81,5 | 100,0 | 74,0 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063Q 7,6 55 0,132 EN 10270-1 5,868 10,47 44,53 89,0 | 93,2 | 91,0 | 82,7
D-067A 6,8 44 0,138 EN 10270-1 4,215 13,38 30,62 84,6 | 93,5 | 73,9 | 86,4
D-068A-05 6,5 51,8 0,159 EN 10270-1 6,155 13,17 38,63 100,0 | 100,0 | 100,0 | 100,0
D-067 6,8 44 0,204 EN 10270-1 7,056 9,36 34,64 86,7 | 93,5 | 88,5 | 78,2
D-100A 6,93 54 0,285 EN 10270-1 9,99 18,98 35,02 73,9 | 89,7 | 76,1 | 55,9
D-100B 6,03 45 0,314 EN 10270-1 5,946 26,04 18,96 70,0 | 86,3 | 72,8 | 50,8
D-095E 7,9 49 0,334 EN 10270-1 12,531 11,5 37,5 68,7 | 85,4 | 73,1 | 47,7
D-100 6,93 54 0,347 EN 10270-1 13,243 15,83 38,17 69,4 | 89,7 | 72,6 | 45,9
D-090M 6 46,5 0,372 EN 10270-1 12,917 11,73 34,77 67,6 | 91,0 | 68,8 | 42,9
D-115H-03 8 48 0,503 EN 10270-1 17,881 12,45 35,55 74,2 | 92,1 | 74,9 | 55,8
D-100A-03 6,4 51 0,539 EN 10270-1 20,357 13,23 37,77 61,9 | 92,1 | 64,0 | 29,6
D-117 5,7 48 0,612 EN 10270-1 12,38 27,75 20,25 53,7 | 83,9 | 51,1 | 26,1
D-127E 8,3 45 0,733 EN 10270-1 22,051 14,9 30,1 88,2 | 93,1 | 90,3 | 81,2
D-132A 7,1 48 0,742 EN 10270-1 18,487 23,07 24,93 50,9 | 82,2 | 48,9 | 21,5
D-132 7,1 48 0,902 EN 10270-1 25,928 19,26 28,74 49,7 | 82,2 | 49,1 | 17,7
D-132D 6,4 43 1,284 EN 10270-1 30,866 18,97 24,03 82,4 | 93,2 | 83,8 | 70,2
D-143L 8 43 1,288 EN 10270-1 33,006 17,37 25,63 81,0 | 89,1 | 83,9 | 70,1
D-143T 7,3 57,3 1,378 EN 10270-1 49,509 21,38 35,92 73,9 | 90,0 | 66,2 | 65,5
D-166D 8,3 50 1,416 EN 10270-1 37,047 23,83 26,17 77,1 | 87,2 | 80,5 | 63,7
D-166M 8 51,1 1,8 EN 10270-1 53,529 21,36 29,74 70,1 | 87,6 | 72,5 | 50,1
D-171A 7,3 43,5 1,811 EN 10270-1 27,905 28,09 15,41 70,8 | 89,3 | 73,3 | 49,8
D-180-05 8,3 51 1,998 EN 10270-1 46,328 27,81 23,19 65,9 | 84,1 | 68,3 | 45,2
D-143S 7,3 38,7 2,04 EN 10270-1 48,285 15,03 23,67 67,1 | 88,9 | 68,0 | 44,2
D-171 7,3 43,5 2,202 EN 10270-1 44,153 23,45 20,05 64,8 | 89,3 | 64,2 | 41,0
D-173CJ 6,7 50,6 2,974 EN 10270-1 76,717 24,8 25,8 60,6 | 89,7 | 61,8 | 30,3
D-173C 7 38,8 3,043 EN 10270-1 57,55 19,89 18,91 57,2 | 86,5 | 55,4 | 29,6
D-180U 8,5 46,5 3,503 EN 10270-1 79,204 23,89 22,61 54,6 | 82,4 | 55,7 | 25,8
D-180D 7,5 41 3,671 EN 10270-1 70,404 21,82 19,18 53,5 | 84,3 | 51,8 | 24,6
D-205A 7,55 51,5 4,421 EN 10270-1 75,114 34,51 16,99 50,3 | 83,7 | 46,8 | 20,4
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-132A

Ursprungsland: DE, German; Druckfeder D-132A
