Druckfeder D-173J Federstahl Ø 1 x 5,3 x 41 mm

Staffelpreise - Druckfeder D-173J

Bestellmenge Einzelpreis [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Druckfeder Kaufen

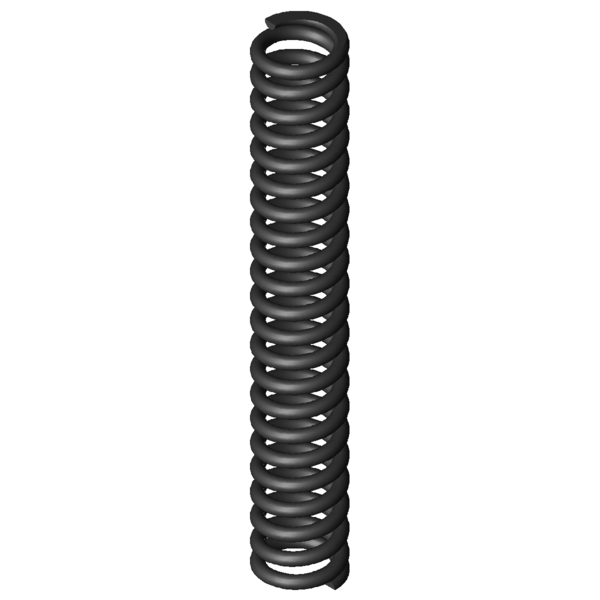

Produktbild Druckfeder D-173J
Produktbild Druckfeder D-173J
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-173J

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 5,3 mm Mittlerer Windungsdurchmesser
De 6,3 mm Äußerer Windungsdurchmesser
Dd 3,9 mm Dorndurchmesser
Dh 6,8 mm Hülsendurchmesser
L0 41 mm Ungespannte Länge der Feder
Lk 32,35 mm Knicklänge
Fn 52,027 N Höchstkraft der Feder
Ln 25,41 mm Kleinste Länge der Feder
sn 15,59 mm Größter Federweg bei statischer Belastung
Fndyn 47,166 N Dynamische Höchstkraft
Lndyn 26,87 mm Kleinste Länge dynamische Belastung
shdyn 8,73 mm Größter Federweg dynamische Belastung
S 1,951 mm Steigung der Feder
n 20,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,338 N/mm Federrate
Gewicht 2,3258 g Gewicht des Artikels
Fntol 4,65 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,58 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,16 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe E - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-173J Federstahl Ø 1 x 5,3 x 41 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-173J Federstahl Ø 1 x 5,3 x 41 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-173J Federstahl Ø 1 x 5,3 x 41 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-173J Federstahl Ø 1 x 5,3 x 41 mm

Kraft-Weg-Berechnung Druckfeder D-173J

Anfrageformular Druckfeder D-173J Federstahl Ø 1 x 5,3 x 41 mm

Anfrageformular Druckfeder D-173J

Ähnliche Druckfedern im Umfeld der Druckfeder D-173J Federstahl Ø 1 x 5,3 x 41 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-173J EN 10270-1 1 6,3 41 52,027 25,41 15,59 20,5 3,338 91,5 | 96,7 | 92,5 | 85,3
VD-173J 1.4310 1 6,3 41 44,686 25,41 15,59 20,5 2,867 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-105A 5,63 38,5 0,571 EN 10270-1 11,588 18,19 20,31 49,6 | 82,1 | 49,5 | 17,1
D-100A-02 6,4 41 0,619 EN 10270-1 18,14 11,69 29,31 49,9 | 87,1 | 44,0 | 18,5
D-105 5,63 38,5 0,694 EN 10270-1 16,182 15,18 23,32 50,6 | 82,1 | 49,0 | 20,8
D-100A-01 6,4 33 0,796 EN 10270-1 18,802 9,37 23,63 57,8 | 81,0 | 56,2 | 36,1
D-116 6,7 35 0,944 EN 10270-1 22,114 11,57 23,43 53,7 | 86,2 | 50,9 | 24,1
D-132D 6,4 43 1,284 EN 10270-1 30,866 18,97 24,03 59,5 | 88,2 | 57,5 | 32,8
D-137A 5,8 36 1,484 EN 10270-1 20,097 22,45 13,55 63,3 | 89,8 | 62,3 | 37,9
D-132C 6,4 36 1,533 EN 10270-1 30,427 16,15 19,85 64,9 | 91,9 | 63,7 | 39,2
D-137 5,8 36 1,804 EN 10270-1 31,132 18,75 17,25 68,7 | 89,8 | 70,0 | 46,1
D-171A 7,3 43,5 1,811 EN 10270-1 27,905 28,09 15,41 74,7 | 93,5 | 76,2 | 54,3
D-143S 7,3 38,7 2,04 EN 10270-1 48,285 15,03 23,67 71,9 | 90,6 | 72,8 | 52,2
D-171 7,3 43,5 2,202 EN 10270-1 44,153 23,45 20,05 80,3 | 93,5 | 81,3 | 66,0
D-144D 6,3 35,1 2,739 EN 10270-1 47,108 17,9 17,2 82,9 | 95,0 | 83,8 | 70,0
D-173C 7 38,8 3,043 EN 10270-1 57,55 19,89 18,91 87,2 | 95,1 | 88,7 | 77,8
D-173J 6,3 41 3,338 EN 10270-1 52,027 25,41 15,59 91,5 | 96,7 | 92,5 | 85,3
D-178A 6 34,5 3,622 EN 10270-1 25,016 27,59 6,91 77,7 | 96,2 | 44,3 | 92,6
D-180D 7,5 41 3,671 EN 10270-1 70,404 21,82 19,18 86,7 | 91,6 | 77,6 | 90,9
D-173H 6,3 37 3,91 EN 10270-1 58,703 21,99 15,01 100,0 | 100,0 | 100,0 | 100,0
D-177A 6 34 4,179 EN 10270-1 41,037 24,18 9,82 85,7 | 95,7 | 67,7 | 93,6
D-178 6 34 4,405 EN 10270-1 48,267 23,04 10,96 87,4 | 95,7 | 77,6 | 88,8
D-180D-05 6,5 40,9 5,12 EN 10270-1 79,769 25,32 15,58 84,7 | 92,8 | 85,0 | 76,4
D-207J 7 37,1 14,378 EN 10270-1 142,47 27,19 9,91 56,0 | 87,1 | 53,6 | 27,2
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-173J

Ursprungsland: DE, German; Druckfeder D-173J
