Druckfeder D-176 Federstahl Ø 1 x 5 x 17 mm

Staffelpreise - Druckfeder D-176

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

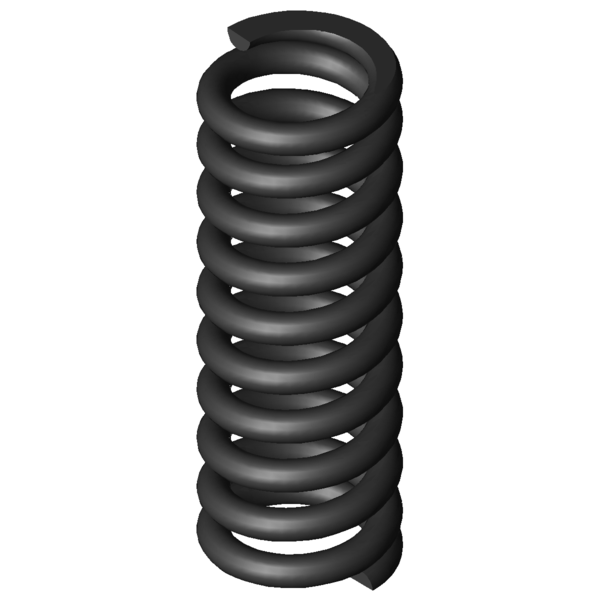

Produktbild Druckfeder D-176
Produktbild Druckfeder D-176
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-176

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 5 mm Mittlerer Windungsdurchmesser
De 6 mm Äußerer Windungsdurchmesser
Dd 3,6 mm Dorndurchmesser
Dh 6,4 mm Hülsendurchmesser
L0 17 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 51,117 N Höchstkraft der Feder
Ln 11,67 mm Kleinste Länge der Feder
sn 5,33 mm Größter Federweg bei statischer Belastung
Fndyn 45,448 N Dynamische Höchstkraft
Lndyn 12,26 mm Kleinste Länge dynamische Belastung
shdyn 3,31 mm Größter Federweg dynamische Belastung
S 1,882 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,588 N/mm Federrate
Gewicht 1,024 g Gewicht des Artikels
Fntol 5,68 N (+/-) Toleranz für statische Höchstkraft
Fndtol 5,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,51 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-176 Federstahl Ø 1 x 5 x 17 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-176 Federstahl Ø 1 x 5 x 17 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-176 Federstahl Ø 1 x 5 x 17 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-176 Federstahl Ø 1 x 5 x 17 mm

Kraft-Weg-Berechnung Druckfeder D-176

Anfrageformular Druckfeder D-176 Federstahl Ø 1 x 5 x 17 mm

Anfrageformular Druckfeder D-176

Ähnliche Druckfedern im Umfeld der Druckfeder D-176 Federstahl Ø 1 x 5 x 17 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-176 EN 10270-1 1 6 17 51,117 11,67 5,33 8,5 9,588 100,0 | 100,0 | 100,0 | 100,0
VD-176 1.4310 1 6 17 43,904 11,67 5,33 8,5 8,235 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-090K 6 17,7 1,047 EN 10270-1 13,43 4,87 12,83 42,8 | 83,7 | 33,9 | 10,9
D-097 6,93 17 1,167 EN 10270-1 13,313 5,59 11,41 46,0 | 82,8 | 40,7 | 14,5
D-090M-05 5 18 1,245 EN 10270-1 14,064 6,7 11,3 45,1 | 78,1 | 41,7 | 15,5
D-100A-07 6,4 18 1,285 EN 10270-1 15,063 6,28 11,72 48,3 | 87,1 | 41,7 | 16,0
D-090W 5,6 18 1,408 EN 10270-1 16,028 6,62 11,38 48,0 | 83,0 | 43,5 | 17,5
D-103 5,63 18,5 1,51 EN 10270-1 16,378 7,66 10,84 49,1 | 83,2 | 45,2 | 18,8
D-129 7,1 15,5 3,034 EN 10270-1 26,248 6,85 8,65 57,8 | 85,2 | 56,5 | 31,6
D-135 5,8 17,5 3,927 EN 10270-1 31,503 9,48 8,02 69,6 | 89,8 | 70,3 | 48,8
D-117H-50 6 15 4,05 EN 10270-1 35,072 6,34 8,66 68,6 | 84,5 | 70,9 | 50,3
D-132A-11 6,4 16,5 4,32 EN 10270-1 41,474 6,9 9,6 72,5 | 90,0 | 73,7 | 53,6
D-143Q 7,3 17 4,636 EN 10270-1 43,483 7,62 9,38 74,8 | 90,2 | 76,5 | 57,6
D-144B 6,3 13,6 7,718 EN 10270-1 46,984 7,51 6,09 93,0 | 88,5 | 94,8 | 95,8
D-173A-01 7 18 7,861 EN 10270-1 71,344 8,92 9,08 88,1 | 96,7 | 70,1 | 97,6
D-173F 6,3 18 8,05 EN 10270-1 50,652 11,71 6,29 100,0 | 100,0 | 100,0 | 100,0
D-176 6 17 9,588 EN 10270-1 51,117 11,67 5,33 100,0 | 100,0 | 100,0 | 100,0
D-180D-03 6,5 20 11,144 EN 10270-1 79,98 12,82 7,18 81,5 | 89,4 | 69,1 | 86,1
D-179C 5 17,3 16,756 EN 10270-1 77,445 12,68 4,62 75,8 | 93,9 | 76,3 | 57,2
D-205D 6,8 19 17,116 EN 10270-1 76,994 14,5 4,5 72,5 | 85,9 | 75,4 | 56,1
D-202 7,55 17 18,085 EN 10270-1 120,729 10,32 6,68 66,9 | 86,5 | 61,1 | 53,1
D-180G 5,5 18,9 18,431 EN 10270-1 91,313 13,95 4,95 72,4 | 90,8 | 74,4 | 52,0
D-180X 6 20,5 20,107 EN 10270-1 106,293 15,21 5,29 70,1 | 88,8 | 73,7 | 47,7
D-179B-10 5 16 21,224 EN 10270-1 108,242 10,9 5,1 69,7 | 92,5 | 71,5 | 45,2
D-180W 6 12,9 34,73 EN 10270-1 107,024 9,82 3,08 55,6 | 86,4 | 52,8 | 27,6
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-176

Ursprungsland: DE, German; Druckfeder D-176
