Druckfeder D-179L Federstahl Ø 1,1 x 10,9 x 34 mm

Staffelpreise - Druckfeder D-179L

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

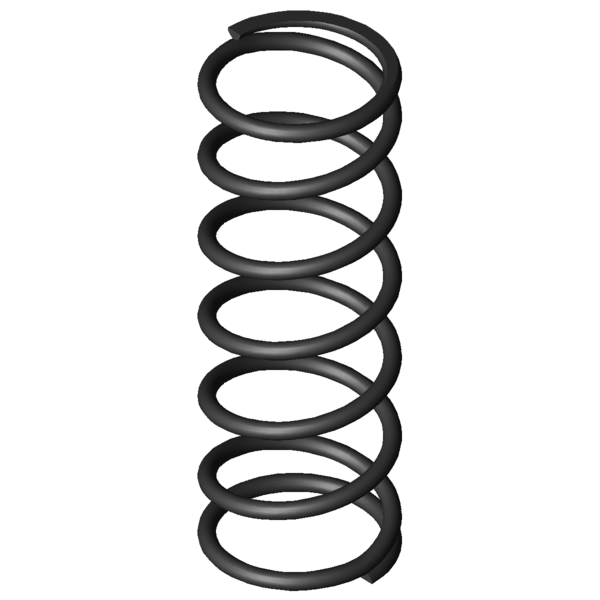

Produktbild Druckfeder D-179L
Produktbild Druckfeder D-179L
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-179L

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 10,9 mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dd 9,2 mm Dorndurchmesser
Dh 12,9 mm Hülsendurchmesser
L0 34 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 50,79 N Höchstkraft der Feder
Ln 9,75 mm Kleinste Länge der Feder
sn 24,25 mm Größter Federweg bei statischer Belastung
Fndyn 46,384 N Dynamische Höchstkraft
Lndyn 11,85 mm Kleinste Länge dynamische Belastung
shdyn 7,92 mm Größter Federweg dynamische Belastung
S 5,982 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,094 N/mm Federrate
Gewicht 1,9293 g Gewicht des Artikels
Fntol 2,82 N (+/-) Toleranz für statische Höchstkraft
Fndtol 2,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,98 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-179L Federstahl Ø 1,1 x 10,9 x 34 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-179L Federstahl Ø 1,1 x 10,9 x 34 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-179L Federstahl Ø 1,1 x 10,9 x 34 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-179L Federstahl Ø 1,1 x 10,9 x 34 mm

Kraft-Weg-Berechnung Druckfeder D-179L

Anfrageformular Druckfeder D-179L Federstahl Ø 1,1 x 10,9 x 34 mm

Anfrageformular Druckfeder D-179L

Ähnliche Druckfedern im Umfeld der Druckfeder D-179L Federstahl Ø 1,1 x 10,9 x 34 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-179L EN 10270-1 1,1 12 34 50,79 9,75 24,25 5,5 2,094 100,0 | 100,0 | 100,0 | 100,0
VD-179L 1.4310 1,1 12 34 43,623 9,75 24,25 5,5 1,799 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-063H-12 11,5 33,8 0,056 EN 10270-1 1,409 8,76 25,04 44,2 | 80,2 | 49,8 | 2,7
D-115E 12 32,7 0,484 EN 10270-1 13,391 5,05 27,65 55,6 | 86,6 | 57,0 | 23,1
D-117O 12 36 0,54 EN 10270-1 15,264 7,73 28,27 57,6 | 89,1 | 57,9 | 25,8
D-142D-01 12,3 35 0,82 EN 10270-1 21,79 8,44 26,56 66,1 | 92,2 | 67,1 | 39,2
D-150C 12,5 32 1,218 EN 10270-1 27,84 9,14 22,86 54,6 | 83,7 | 54,8 | 25,4
D-152B 11 36 1,358 EN 10270-1 33,449 11,38 24,63 79,8 | 92,3 | 82,2 | 64,8
D-152A 11 31,6 1,852 EN 10270-1 42,093 8,88 22,73 89,5 | 91,8 | 88,3 | 88,4
D-179L 12 34 2,094 EN 10270-1 50,79 9,75 24,25 100,0 | 100,0 | 100,0 | 100,0
D-180O 13 34,4 2,338 EN 10270-1 55,596 10,62 23,78 92,9 | 94,3 | 94,7 | 89,6
D-207KC 12,5 38,8 4,559 EN 10270-1 94,576 18,05 20,75 67,1 | 85,7 | 69,6 | 46,0
D-207AB 11 36 4,656 EN 10270-1 82,1 18,37 17,63 66,8 | 88,2 | 67,3 | 45,0
D-222B 12,7 35 5,743 EN 10270-1 91,078 19,14 15,86 61,3 | 86,8 | 60,6 | 36,5
D-207K-04 11,5 38 6,068 EN 10270-1 122,11 17,88 20,13 61,0 | 86,2 | 62,3 | 34,5
D-207C 10 34,4 6,477 EN 10270-1 105,036 18,18 16,22 59,0 | 86,9 | 57,6 | 32,3
D-227A-04 11,5 38 7,243 EN 10270-1 124,631 20,79 17,21 56,5 | 84,7 | 55,9 | 28,9
D-227E 11 37,1 8,461 EN 10270-1 138,708 20,71 16,39 53,6 | 84,0 | 52,1 | 24,7
D-227A-03 11,5 32 9,174 EN 10270-1 136,799 17,09 14,91 52,8 | 86,2 | 49,3 | 22,8
D-234A 12 39,8 10,608 EN 10270-1 175,736 23,23 16,57 50,2 | 82,2 | 48,6 | 19,7
D-234 12 32 11,856 EN 10270-1 128,437 21,17 10,83 64,0 | 88,0 | 63,6 | 40,5
D-234BB 11 32 14,457 EN 10270-1 128,953 23,08 8,92 45,0 | 82,3 | 38,1 | 14,5
D-257E-04 12,3 38 15,702 EN 10270-1 193,826 25,66 12,34 44,2 | 80,7 | 38,5 | 13,3
D-260 12 38,5 19,176 EN 10270-1 290,763 23,34 15,16 44,0 | 81,1 | 40,0 | 10,9
D-257E-03 12,3 32 19,889 EN 10270-1 216,855 21,1 10,9 53,5 | 86,0 | 50,5 | 24,1
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-179L

Ursprungsland: DE, German; Druckfeder D-179L
