Druckfeder D-180H Federstahl Ø 1,1 x 4,4 x 29,5 mm

Staffelpreise - Druckfeder D-180H

Bestellmenge Einzelpreis [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Druckfeder Kaufen

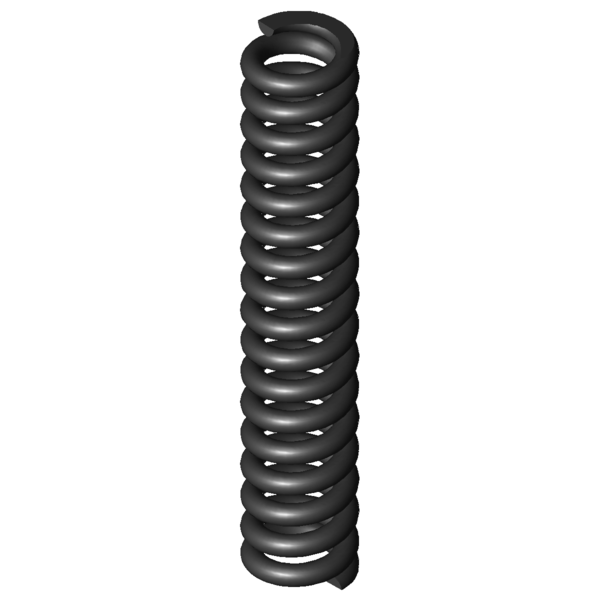

Produktbild Druckfeder D-180H
Produktbild Druckfeder D-180H
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-180H

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,1 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 4,4 mm Mittlerer Windungsdurchmesser
De 5,5 mm Äußerer Windungsdurchmesser
Dd 2,8 mm Dorndurchmesser
Dh 6 mm Hülsendurchmesser
L0 29,5 mm Ungespannte Länge der Feder
Lk 20,67 mm Knicklänge
Fn 91,907 N Höchstkraft der Feder
Ln 21,36 mm Kleinste Länge der Feder
sn 8,14 mm Größter Federweg bei statischer Belastung
Fndyn 79,98 N Dynamische Höchstkraft
Lndyn 22,42 mm Kleinste Länge dynamische Belastung
shdyn 3,42 mm Größter Federweg dynamische Belastung
S 1,832 mm Steigung der Feder
n 15,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,297 N/mm Federrate
Gewicht 1,8172 g Gewicht des Artikels
Fntol 9,99 N (+/-) Toleranz für statische Höchstkraft
Fndtol 9,81 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,76 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe D - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-180H Federstahl Ø 1,1 x 4,4 x 29,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-180H Federstahl Ø 1,1 x 4,4 x 29,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-180H Federstahl Ø 1,1 x 4,4 x 29,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-180H Federstahl Ø 1,1 x 4,4 x 29,5 mm

Kraft-Weg-Berechnung Druckfeder D-180H

Anfrageformular Druckfeder D-180H Federstahl Ø 1,1 x 4,4 x 29,5 mm

Anfrageformular Druckfeder D-180H

Ähnliche Druckfedern im Umfeld der Druckfeder D-180H Federstahl Ø 1,1 x 4,4 x 29,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180H EN 10270-1 1,1 5,5 29,5 91,907 21,36 8,14 15,5 11,297 100,0 | 100,0 | 100,0 | 100,0
VD-180H 1.4310 1,1 5,5 29,5 78,939 21,36 8,14 15,5 9,703 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-110 4,63 29 1,355 EN 10270-1 19,267 14,79 14,21 43,7 | 79,9 | 39,1 | 12,0
D-136A 5,8 24,5 1,804 EN 10270-1 10,381 18,75 5,75 46,8 | 83,5 | 41,0 | 16,0
D-132B 6,4 28 1,901 EN 10270-1 27,876 13,34 14,67 48,1 | 84,5 | 42,9 | 16,8
D-117D 5 29,5 1,985 EN 10270-1 30,866 13,95 15,55 48,5 | 84,8 | 43,0 | 17,6
D-117H-51 6 27 2,122 EN 10270-1 34,493 10,74 16,26 48,8 | 83,8 | 43,8 | 18,8
D-136 5,8 24,5 2,671 EN 10270-1 30,215 13,19 11,31 53,2 | 83,5 | 52,4 | 23,7
D-142 4,8 28 3,524 EN 10270-1 33,71 18,44 9,57 59,0 | 85,0 | 60,9 | 31,2
D-177A 6 34 4,179 EN 10270-1 41,037 24,18 9,82 63,5 | 89,8 | 63,8 | 37,0
D-173G 6,3 28 5,069 EN 10270-1 53,634 17,42 10,58 67,9 | 91,0 | 67,6 | 44,9
D-145 5,4 24 5,642 EN 10270-1 50,167 15,11 8,89 70,1 | 87,1 | 73,1 | 50,0
D-178B 5,8 30 6,353 EN 10270-1 73,37 18,45 11,55 75,4 | 94,7 | 75,2 | 56,3
D-180D-04 6,5 28,3 7,578 EN 10270-1 79,401 17,82 10,48 80,9 | 93,5 | 82,0 | 67,1
D-179E 5 33 8,163 EN 10270-1 74,137 23,92 9,08 82,6 | 90,4 | 85,2 | 72,3
D-179D 5 26,9 10,27 EN 10270-1 76,796 19,42 7,48 89,9 | 91,0 | 87,7 | 90,9
D-180H 5,5 29,5 11,297 EN 10270-1 91,907 21,36 8,14 100,0 | 100,0 | 100,0 | 100,0
D-180Y 6 32 12,324 EN 10270-1 107,136 23,31 8,69 91,1 | 91,8 | 89,7 | 91,6
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-180H

Ursprungsland: DE, German; Druckfeder D-180H
