Druckfeder D-182 Federstahl Ø 1,25 x 16 x 62 mm

Staffelpreise - Druckfeder D-182

Bestellmenge	Einzelpreis [EUR]
1	4,9000 EUR
2	3,4600 EUR
3	3,3000 EUR
7	1,8900 EUR
17	0,9300 EUR
37	0,5700 EUR
75	0,3900 EUR
125	0,3566 EUR
175	0,3067 EUR
250	0,2817 EUR
350	0,2526 EUR
450	0,1895 EUR

Druckfeder Kaufen

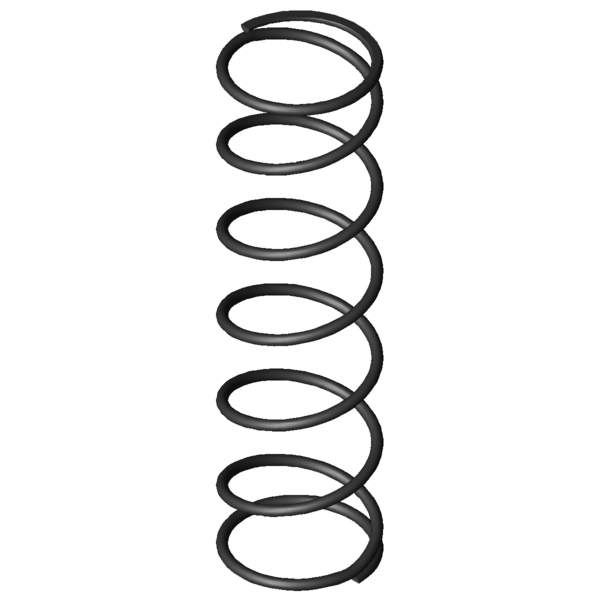

Produktbild Druckfeder D-182

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-182

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	1,25	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	16	mm	Mittlerer Windungsdurchmesser
De	17,25	mm	Äußerer Windungsdurchmesser
Dd	14,2	mm	Dorndurchmesser
Dh	18,5	mm	Hülsendurchmesser
L0	62	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	51,945	N	Höchstkraft der Feder
Ln	14,95	mm	Kleinste Länge der Feder
sn	47,05	mm	Größter Federweg bei statischer Belastung
Fndyn	45,376	N	Dynamische Höchstkraft
Lndyn	20,9	mm	Kleinste Länge dynamische Belastung
shdyn	14,93	mm	Größter Federweg dynamische Belastung
S	11,045	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,104	N/mm	Federrate
Gewicht	3,657	g	Gewicht des Artikels
Fntol	3,08	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	3,06	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,04	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	E	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-182 Federstahl Ø 1,25 x 16 x 62 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-182 Federstahl Ø 1,25 x 16 x 62 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-182 Federstahl Ø 1,25 x 16 x 62 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-182 Federstahl Ø 1,25 x 16 x 62 mm

Kraft-Weg-Berechnung Druckfeder D-182

Anfrageformular Druckfeder D-182 Federstahl Ø 1,25 x 16 x 62 mm

Anfrageformular Druckfeder D-182

Ähnliche Druckfedern im Umfeld der Druckfeder D-182 Federstahl Ø 1,25 x 16 x 62 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-145D-02	18,5	65	0,346	EN 10270-1	18,809	10,58	54,42	60,7 \| 89,5 \| 61,3 \| 31,3
D-142B	15	59,7	0,434	EN 10270-1	21,951	9,07	50,63	64,0 \| 85,1 \| 67,6 \| 39,3
D-145F	17	68,1	0,452	EN 10270-1	26,2	10,16	57,94	65,5 \| 89,9 \| 65,8 \| 41,0
D-182	17,25	62	1,104	EN 10270-1	51,945	14,95	47,05	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JX	18,5	59,5	1,235	EN 10270-1	49,423	19,48	40,02	90,1 \| 90,8 \| 90,1 \| 89,4
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	80,4 \| 90,4 \| 83,4 \| 67,4
D-206D-02	17,4	53,9	1,737	EN 10270-1	71,437	12,78	41,12	78,5 \| 91,8 \| 80,1 \| 63,5
D-217D	17	72,4	1,924	EN 10270-1	96,92	22,03	50,37	72,8 \| 87,4 \| 73,5 \| 57,4
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	64,6 \| 88,2 \| 65,9 \| 39,7
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	60,4 \| 82,2 \| 62,6 \| 36,5
D-232R	16	64	3,248	EN 10270-1	115,94	28,3	35,7	60,2 \| 86,4 \| 60,3 \| 34,0
D-247D-20	18,5	66	4,269	EN 10270-1	177,435	24,44	41,56	56,0 \| 83,2 \| 58,8 \| 25,9
D-250	18	68	4,682	EN 10270-1	194,995	26,35	41,65	54,8 \| 83,2 \| 57,6 \| 23,6
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	52,5 \| 82,9 \| 51,2 \| 23,6
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	48,4 \| 79,8 \| 46,7 \| 18,6
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	48,8 \| 81,7 \| 46,2 \| 18,5
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	48,7 \| 79,6 \| 48,1 \| 18,3
D-263V-15	15,2	64	10,745	EN 10270-1	194,091	45,94	18,06	40,6 \| 79,0 \| 32,6 \| 10,3
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	43,6 \| 80,5 \| 40,5 \| 9,7

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-182

Ursprungsland: DE, German; Druckfeder D-182
