Druckfeder D-2045 Federstahl Ø 0,12 x 0,8 x 6,3 mm

Staffelpreise - Druckfeder D-2045

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

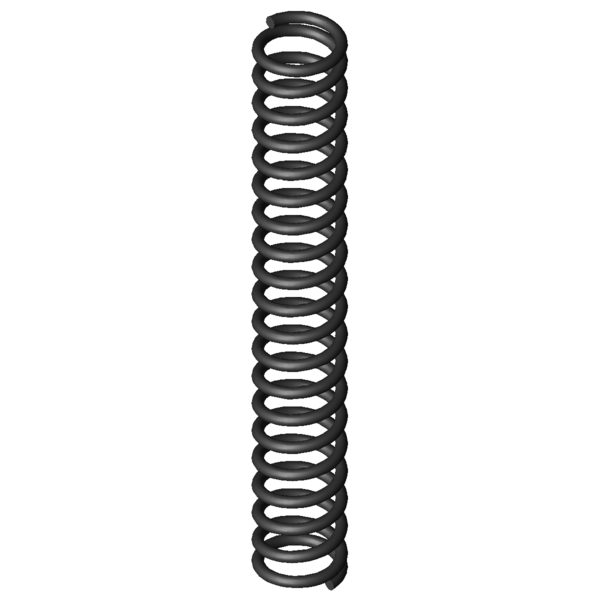

Produktbild Druckfeder D-2045
Produktbild Druckfeder D-2045
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-2045

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,12 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 0,8 mm Mittlerer Windungsdurchmesser
De 0,92 mm Äußerer Windungsdurchmesser
Dd 0,5 mm Dorndurchmesser
Dh 1,2 mm Hülsendurchmesser
L0 6,3 mm Ungespannte Länge der Feder
Lk 5,02 mm Knicklänge
Fn 0,734 N Höchstkraft der Feder
Ln 3,01 mm Kleinste Länge der Feder
sn 3,29 mm Größter Federweg bei statischer Belastung
Fndyn 0,691 N Dynamische Höchstkraft
Lndyn 3,2 mm Kleinste Länge dynamische Belastung
shdyn 1 mm Größter Federweg dynamische Belastung
S 0,324 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,223 N/mm Federrate
Gewicht 0,0046 g Gewicht des Artikels
Fntol 0,08 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,07 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,07 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,3 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-2045 Federstahl Ø 0,12 x 0,8 x 6,3 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-2045 Federstahl Ø 0,12 x 0,8 x 6,3 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-2045 Federstahl Ø 0,12 x 0,8 x 6,3 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-2045 Federstahl Ø 0,12 x 0,8 x 6,3 mm

Kraft-Weg-Berechnung Druckfeder D-2045

Anfrageformular Druckfeder D-2045 Federstahl Ø 0,12 x 0,8 x 6,3 mm

Anfrageformular Druckfeder D-2045

Ähnliche Druckfedern im Umfeld der Druckfeder D-2045 Federstahl Ø 0,12 x 0,8 x 6,3 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-2045 EN 10270-1 0,12 0,92 6,3 0,734 3,01 3,29 18,5 0,223 100,0 | 100,0 | 100,0 | 100,0
VD-2045 1.4310 0,12 0,92 6,3 0,63 3,01 3,29 18,5 0,192 92,9 | 100,0 | 92,9 | 85,8
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-2009 1,1 9,2 0,055 EN 10270-1 0,36 2,66 6,54 50,9 | 78,5 | 49,7 | 24,7
D-2002 1,3 5,8 0,069 EN 10270-1 0,3 1,47 4,33 57,2 | 82,1 | 58,4 | 31,1
D-2008 1,1 6,3 0,082 EN 10270-1 0,358 1,91 4,39 62,5 | 89,0 | 61,9 | 36,6
D-2033 1,32 7,5 0,098 EN 10270-1 0,509 2,3 5,21 64,9 | 84,6 | 66,2 | 43,8
D-2014 0,9 6,6 0,108 EN 10270-1 0,434 2,56 4,04 70,2 | 92,2 | 70,3 | 48,2
D-2040 1,12 8,4 0,114 EN 10270-1 0,606 3,09 5,31 69,7 | 85,7 | 72,3 | 51,2
D-2007 1,1 4,4 0,12 EN 10270-1 0,358 1,41 2,99 67,5 | 78,9 | 69,8 | 53,7
D-2032 1,32 5,2 0,144 EN 10270-1 0,504 1,7 3,51 76,5 | 84,1 | 81,2 | 64,4
D-2013 0,9 4,6 0,159 EN 10270-1 0,439 1,85 2,76 76,0 | 84,7 | 71,8 | 71,3
D-2039 1,12 5,8 0,169 EN 10270-1 0,604 2,23 3,57 84,8 | 91,4 | 87,2 | 75,8
D-2019 0,73 4,9 0,22 EN 10270-1 0,53 2,5 2,4 83,9 | 80,2 | 72,6 | 99,0
D-2045 0,92 6,3 0,223 EN 10270-1 0,734 3,01 3,29 100,0 | 100,0 | 100,0 | 100,0
D-2012 0,9 3,2 0,234 EN 10270-1 0,429 1,37 1,83 76,5 | 77,3 | 57,0 | 95,2
D-2038 1,12 4 0,249 EN 10270-1 0,584 1,65 2,35 82,4 | 81,9 | 75,5 | 89,8
D-2064 1,36 6,7 0,309 EN 10270-1 1,166 2,93 3,77 75,4 | 78,9 | 75,1 | 72,1
D-2018 0,73 3,4 0,326 EN 10270-1 0,522 1,8 1,6 66,8 | 72,2 | 59,9 | 68,4
D-2044 0,92 4,4 0,33 EN 10270-1 0,736 2,17 2,23 80,4 | 89,9 | 83,8 | 67,6
D-2070 1,16 7,8 0,361 EN 10270-1 1,375 3,99 3,81 70,0 | 78,4 | 69,9 | 61,8
D-2050 0,75 4,9 0,457 EN 10270-1 0,889 2,95 1,95 68,8 | 86,4 | 70,9 | 48,9
D-2043 0,92 3,1 0,485 EN 10270-1 0,723 1,61 1,49 67,0 | 83,1 | 71,9 | 46,0
D-2069 1,16 5,4 0,534 EN 10270-1 1,347 2,88 2,52 62,4 | 80,0 | 65,5 | 41,7
D-2049 0,75 3,4 0,676 EN 10270-1 0,857 2,13 1,27 57,9 | 78,5 | 62,1 | 33,1
D-2075 0,96 6,2 0,705 EN 10270-1 1,602 3,93 2,27 59,6 | 89,7 | 57,4 | 31,6
D-2042 0,92 2,1 0,75 EN 10270-1 0,683 1,19 0,91 56,0 | 77,8 | 60,4 | 29,7
D-011P 1,4 6,5 0,755 EN 10270-1 2,2 3,59 2,92 55,0 | 74,2 | 61,1 | 29,6
D-2068 1,16 3,8 0,785 EN 10270-1 1,307 2,14 1,66 51,1 | 71,5 | 53,3 | 28,3
D-011V 1,2 7,8 0,881 EN 10270-1 2,547 4,91 2,89 52,0 | 72,5 | 58,3 | 25,3
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-2045

Ursprungsland: DE, German; Druckfeder D-2045
