Druckfeder D-2047 Federstahl Ø 0,12 x 0,63 x 1,7 mm

Staffelpreise - Druckfeder D-2047

Bestellmenge Einzelpreis [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Druckfeder Kaufen

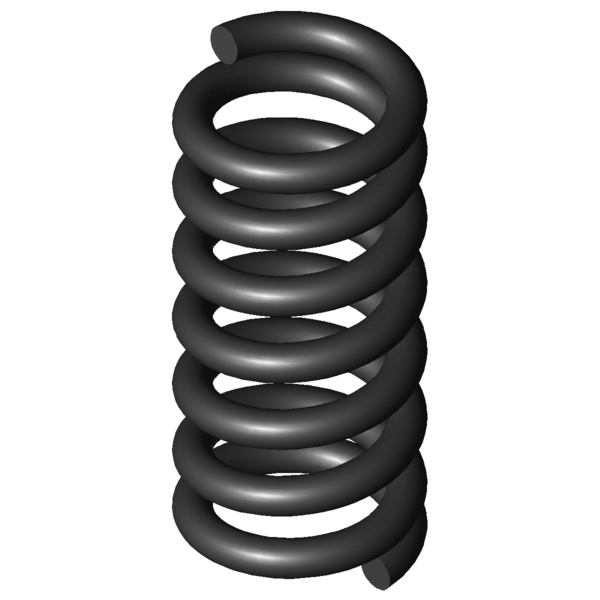

Produktbild Druckfeder D-2047
Produktbild Druckfeder D-2047
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-2047

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,12 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 0,63 mm Mittlerer Windungsdurchmesser
De 0,75 mm Äußerer Windungsdurchmesser
Dd 0,4 mm Dorndurchmesser
Dh 0,9 mm Hülsendurchmesser
L0 1,7 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 0,809 N Höchstkraft der Feder
Ln 1,17 mm Kleinste Länge der Feder
sn 0,53 mm Größter Federweg bei statischer Belastung
Fndyn 0,737 N Dynamische Höchstkraft
Lndyn 1,22 mm Kleinste Länge dynamische Belastung
shdyn 0,2 mm Größter Federweg dynamische Belastung
S 0,255 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,536 N/mm Federrate
Gewicht 0,0013 g Gewicht des Artikels
Fntol 0,05 N (+/-) Toleranz für statische Höchstkraft
Fndtol 0,04 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,06 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,08 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe C - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-2047 Federstahl Ø 0,12 x 0,63 x 1,7 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-2047 Federstahl Ø 0,12 x 0,63 x 1,7 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-2047 Federstahl Ø 0,12 x 0,63 x 1,7 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-2047 Federstahl Ø 0,12 x 0,63 x 1,7 mm

Kraft-Weg-Berechnung Druckfeder D-2047

Anfrageformular Druckfeder D-2047 Federstahl Ø 0,12 x 0,63 x 1,7 mm

Anfrageformular Druckfeder D-2047

Ähnliche Druckfedern im Umfeld der Druckfeder D-2047 Federstahl Ø 0,12 x 0,63 x 1,7 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-2047 EN 10270-1 0,12 0,75 1,7 0,809 1,17 0,53 5,5 1,536 68,6 | 69,1 | 64,6 | 72,1
VD-2047 1.4310 0,12 0,75 1,7 0,695 1,17 0,53 5,5 1,319 93,0 | 100,0 | 93,0 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-2010 0,9 1,5 0,568 EN 10270-1 0,416 0,77 0,73 58,0 | 65,6 | 56,5 | 51,8
D-2036 1,12 1,9 0,604 EN 10270-1 0,588 0,93 0,97 71,0 | 81,2 | 76,8 | 55,1
D-2023 0,6 2,7 0,652 EN 10270-1 0,605 1,77 0,93 61,3 | 75,4 | 65,9 | 42,6
D-2049 0,75 3,4 0,676 EN 10270-1 0,857 2,13 1,27 65,2 | 83,3 | 68,1 | 44,2
D-2016 0,73 1,7 0,741 EN 10270-1 0,528 0,99 0,71 64,3 | 64,5 | 60,7 | 67,6
D-2042 0,92 2,1 0,75 EN 10270-1 0,683 1,19 0,91 75,2 | 79,4 | 78,1 | 68,2
D-2022 0,6 2 0,959 EN 10270-1 0,655 1,32 0,68 72,8 | 65,8 | 65,1 | 87,6
D-2048 0,75 2,4 0,994 EN 10270-1 0,811 1,58 0,82 81,1 | 73,9 | 79,5 | 89,9
D-2061 1,36 2,2 1,104 EN 10270-1 1,078 1,22 0,98 100,0 | 100,0 | 100,0 | 100,0
D-2015 0,73 1,2 1,164 EN 10270-1 0,517 0,76 0,44 78,1 | 83,8 | 73,5 | 77,0
D-2041 0,92 1,5 1,179 EN 10270-1 0,696 0,91 0,59 75,3 | 70,3 | 62,4 | 93,2
D-2067 1,16 2,7 1,214 EN 10270-1 1,36 1,58 1,12 87,6 | 88,9 | 83,4 | 90,6
D-2021 0,6 1,4 1,482 EN 10270-1 0,629 0,98 0,42 86,2 | 81,9 | 78,5 | 98,1
D-2073 0,96 3,1 1,534 EN 10270-1 1,523 2,11 0,99 79,0 | 80,5 | 84,9 | 71,5
D-2047 0,75 1,7 1,536 EN 10270-1 0,809 1,17 0,53 68,6 | 69,1 | 64,6 | 72,1
D-2066 1,16 1,9 1,908 EN 10270-1 1,318 1,21 0,69 74,7 | 90,6 | 76,1 | 57,6
D-2020 0,6 1 2,329 EN 10270-1 0,582 0,75 0,25 66,4 | 74,1 | 59,6 | 65,6
D-2072 0,96 2,2 2,371 EN 10270-1 1,515 1,56 0,64 68,3 | 90,2 | 68,2 | 46,5
D-011S 1,2 2,7 2,964 EN 10270-1 2,219 1,95 0,75 61,0 | 83,2 | 62,6 | 37,2
D-2046 0,75 1,2 3,379 EN 10270-1 1,479 0,76 0,44 68,2 | 90,2 | 68,9 | 45,4
D-2071 0,96 1,6 3,726 EN 10270-1 1,501 1,2 0,4 55,6 | 81,1 | 56,3 | 29,3
D-011R 1,2 2 4,657 EN 10270-1 2,346 1,5 0,5 52,8 | 86,4 | 48,5 | 23,4
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-2047

Ursprungsland: DE, German; Druckfeder D-2047
