Druckfeder D-242 Federstahl Ø 2 x 20 x 94 mm

Staffelpreise - Druckfeder D-242

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

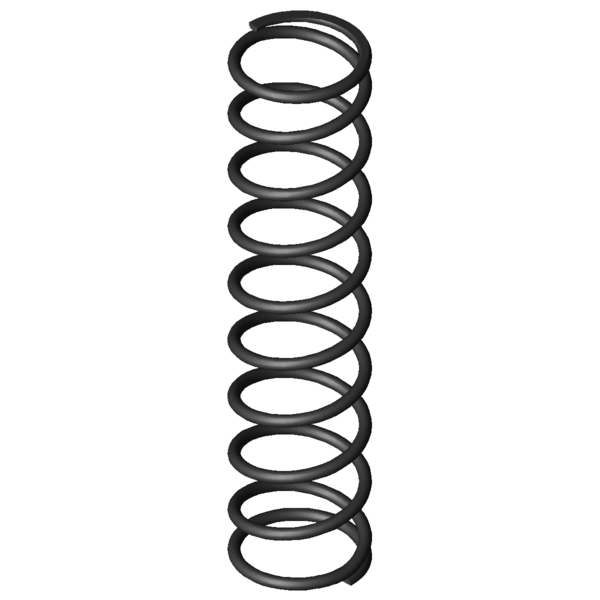

Produktbild Druckfeder D-242
Produktbild Druckfeder D-242
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-242

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 22 mm Äußerer Windungsdurchmesser
Dd 17,3 mm Dorndurchmesser
Dh 23,1 mm Hülsendurchmesser
L0 94 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 156,288 N Höchstkraft der Feder
Ln 28,8 mm Kleinste Länge der Feder
sn 65,2 mm Größter Federweg bei statischer Belastung
Fndyn 136,632 N Dynamische Höchstkraft
Lndyn 37 mm Kleinste Länge dynamische Belastung
shdyn 21,3 mm Größter Federweg dynamische Belastung
S 10,824 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,397 N/mm Federrate
Gewicht 16,3832 g Gewicht des Artikels
Fntol 7,63 N (+/-) Toleranz für statische Höchstkraft
Fndtol 7,55 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,15 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-242 Federstahl Ø 2 x 20 x 94 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-242 Federstahl Ø 2 x 20 x 94 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-242 Federstahl Ø 2 x 20 x 94 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-242 Federstahl Ø 2 x 20 x 94 mm

Kraft-Weg-Berechnung Druckfeder D-242

Anfrageformular Druckfeder D-242 Federstahl Ø 2 x 20 x 94 mm

Anfrageformular Druckfeder D-242

Ähnliche Druckfedern im Umfeld der Druckfeder D-242 Federstahl Ø 2 x 20 x 94 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-242 EN 10270-1 2 22 94 156,288 28,8 65,2 8,5 2,397 100,0 | 100,0 | 100,0 | 100,0
VD-242 1.4310 2 22 94 134,853 28,5 65,5 8,5 2,059 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-145DD 24 101 0,067 EN 10270-1 5,046 25,67 75,33 42,0 | 78,2 | 44,9 | 2,8
D-145DK 21 105 0,069 EN 10270-1 4,925 33,45 71,55 42,8 | 78,3 | 47,1 | 2,9
D-207JT 22 110 0,479 EN 10270-1 38,851 28,88 81,12 53,1 | 86,8 | 52,6 | 20,0
D-207T 23,6 90 0,502 EN 10270-1 29,66 30,87 59,13 55,1 | 89,7 | 54,8 | 20,9
D-206B 24 93 0,616 EN 10270-1 48,526 14,28 78,72 56,5 | 86,9 | 56,9 | 25,7
D-206D-16 20,4 85 0,671 EN 10270-1 44,183 19,18 65,82 58,7 | 84,4 | 63,7 | 28,0
D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 76,5 | 91,6 | 78,8 | 59,2
D-239A-04 25 95,5 1,576 EN 10270-1 109,425 26,07 69,43 81,1 | 95,5 | 82,0 | 65,7
D-242A 22 102 1,772 EN 10270-1 122,693 32,75 69,25 85,9 | 97,4 | 86,3 | 73,9
D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 86,2 | 96,7 | 82,4 | 79,6
D-239A-20 23 94 2,071 EN 10270-1 141,817 25,51 68,49 92,6 | 98,6 | 93,0 | 86,4
D-246 21 85 2,263 EN 10270-1 124,609 29,94 55,06 44,3 | 84,1 | 38,1 | 10,8
D-242 22 94 2,397 EN 10270-1 156,288 28,8 65,2 100,0 | 100,0 | 100,0 | 100,0
D-263L 24 98,9 2,425 EN 10270-1 165,929 30,47 68,43 95,4 | 92,5 | 94,7 | 98,9
D-263M-04 19 95 3,471 EN 10270-1 182,993 42,28 52,72 48,6 | 85,2 | 43,8 | 16,6
D-276A 22,5 93 3,685 EN 10270-1 175,521 45,37 47,64 79,5 | 92,2 | 81,1 | 65,1
D-276B 22,5 103 3,685 EN 10270-1 212,369 45,37 57,64 78,6 | 89,7 | 81,0 | 65,1
D-263VD 20 87,6 4,113 EN 10270-1 200,796 38,78 48,82 51,7 | 87,7 | 47,6 | 19,7
D-278B 20,5 95 5,459 EN 10270-1 290,383 41,81 53,2 67,4 | 90,7 | 67,7 | 43,9
D-276 22,5 81,5 5,852 EN 10270-1 292,61 31,5 50 64,7 | 88,2 | 65,0 | 41,0
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 57,3 | 85,1 | 56,4 | 30,2
D-306A 23,2 92 9,891 EN 10270-1 351,616 56,45 35,55 52,9 | 85,1 | 49,5 | 24,2
D-288Z-53 21 86,3 11,319 EN 10270-1 419,102 49,28 37,03 74,2 | 94,0 | 74,5 | 54,2
D-308A-04 22 95 11,909 EN 10270-1 462,57 56,16 38,84 51,3 | 87,1 | 46,7 | 20,1
D-308A-03 22 82 13,98 EN 10270-1 464,33 48,79 33,21 47,6 | 83,2 | 42,3 | 17,1
D-313M-01 25 95 15,182 EN 10270-1 608,289 54,93 40,07 46,7 | 80,8 | 43,6 | 15,8
D-313A-09 19,5 89 21,05 EN 10270-1 669,054 57,22 31,78 98,2 | 96,4 | 99,0 | 99,1
D-339E 20 100 41,079 EN 10270-1 916,546 77,69 22,31 36,6 | 78,3 | 25,6 | 5,8
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-242

Ursprungsland: DE, German; Druckfeder D-242

Produktbild - Druckfedern D-242

Produktbild - Druckfedern D-242

QR-Code: Druckfeder D-242

QR-Code - Druckfedern - D-242 | https://www.federnshop.com/de/produkte/druckfedern/d-242.html
