Druckfeder D-262 Federstahl Ø 2 x 10 x 79,5 mm

Staffelpreise - Druckfeder D-262

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

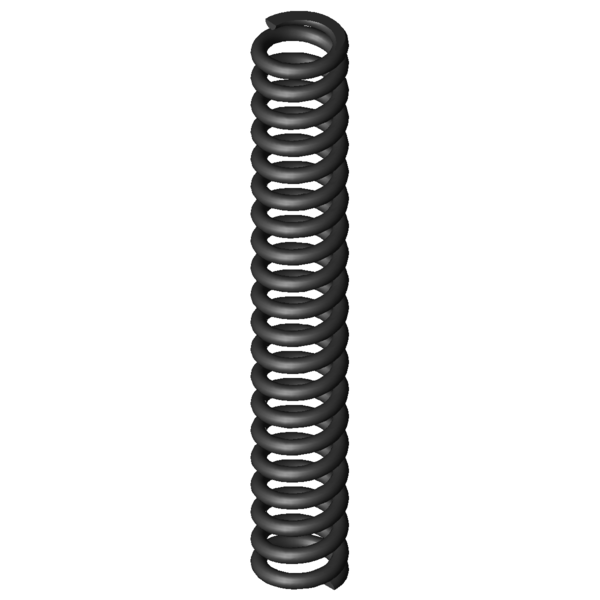

Produktbild Druckfeder D-262
Produktbild Druckfeder D-262
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-262

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder gespannt
s2 - mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di - mm Innerer Windungsdurchmesser
D 10 mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dd 7,5 mm Dorndurchmesser
Dh 12,6 mm Hülsendurchmesser
L0 79,5 mm Ungespannte Länge der Feder
Lk 63,75 mm Knicklänge
Fn 294,391 N Höchstkraft der Feder
Ln 46,09 mm Kleinste Länge der Feder
sn 33,41 mm Größter Federweg bei statischer Belastung
Fndyn 239,654 N Dynamische Höchstkraft
Lndyn 52,3 mm Kleinste Länge dynamische Belastung
shdyn 10,17 mm Größter Federweg dynamische Belastung
S 4,189 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Gesamtwindungen
R 8,811 N/mm Federrate
Gewicht 15,9932 g Gewicht des Artikels
Fntol 18,79 N (+/-) Toleranz für statische Höchstkraft
Fndtol 18,46 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,63 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol - N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol - N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-262 Federstahl Ø 2 x 10 x 79,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-262 Federstahl Ø 2 x 10 x 79,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-262 Federstahl Ø 2 x 10 x 79,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-262 Federstahl Ø 2 x 10 x 79,5 mm

Kraft-Weg-Berechnung Druckfeder D-262

Anfrageformular Druckfeder D-262 Federstahl Ø 2 x 10 x 79,5 mm

Anfrageformular Druckfeder D-262

Ähnliche Druckfedern im Umfeld der Druckfeder D-262 Federstahl Ø 2 x 10 x 79,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-262 EN 10270-1 2 12 79,5 294,391 46,09 33,41 18,5 8,811 100,0 | 100,0 | 100,0 | 100,0
VD-262 1.4310 2 12 79,5 252,851 46,09 33,41 18,5 7,568 92,9 | 100,0 | 92,9 | 85,9
VD-262A 1.4310 2 12 79,5 151,278 55,19 24,31 22,5 6,222 77,6 | 100,0 | 62,1 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-221A 14,1 78 1,848 EN 10270-1 73,042 38,47 39,53 54,5 | 87,7 | 54,7 | 21,0
D-207KE 12,5 80,9 2,095 EN 10270-1 94,539 35,76 45,14 55,5 | 89,8 | 53,1 | 23,8
D-207AE 11 69 2,391 EN 10270-1 85,8 33,12 35,88 57,0 | 82,8 | 61,1 | 27,1
D-222F 12,7 79 2,639 EN 10270-1 108,463 37,9 41,1 60,1 | 91,3 | 59,1 | 29,9
D-207KF 11 81 2,673 EN 10270-1 103,85 42,16 38,84 59,8 | 88,3 | 60,6 | 30,3
D-221 14,1 78 2,735 EN 10270-1 133,179 29,3 48,7 58,6 | 87,7 | 56,9 | 31,0
D-227A 11,6 85 2,967 EN 10270-1 118,962 44,91 40,09 61,9 | 90,1 | 61,9 | 33,7
D-222E 12,7 67 3,15 EN 10270-1 109,382 32,27 34,73 62,9 | 86,3 | 66,7 | 35,7
D-227A-08 11,5 76 3,277 EN 10270-1 111,111 42,09 33,91 65,3 | 90,5 | 68,1 | 37,2
D-227 11,6 85 3,609 EN 10270-1 166,01 39 46 65,2 | 90,1 | 64,5 | 41,0
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 83,2 | 93,9 | 84,4 | 71,3
D-234B 12 62,7 6,502 EN 10270-1 175,975 35,63 27,07 77,9 | 89,6 | 70,4 | 73,8
D-257E-08 12,3 76 7,103 EN 10270-1 171,395 51,87 24,13 81,2 | 97,7 | 65,2 | 80,6
D-262A 12 79,5 7,244 EN 10270-1 176,131 55,19 24,31 82,8 | 100,0 | 66,3 | 82,2
D-262 12 79,5 8,811 EN 10270-1 294,391 46,09 33,41 100,0 | 100,0 | 100,0 | 100,0
D-263Q-08 12,3 76 11,299 EN 10270-1 232,355 55,44 20,56 81,0 | 94,7 | 70,2 | 78,0
D-263V-08 12,35 76 18,276 EN 10270-1 480,119 49,73 26,27 70,3 | 92,6 | 70,0 | 48,2
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-262

Ursprungsland: DE, German; Druckfeder D-262
