Druckfeder D-263A Federstahl Ø 2 x 8 x 14,8 mm

Staffelpreise - Druckfeder D-263A

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

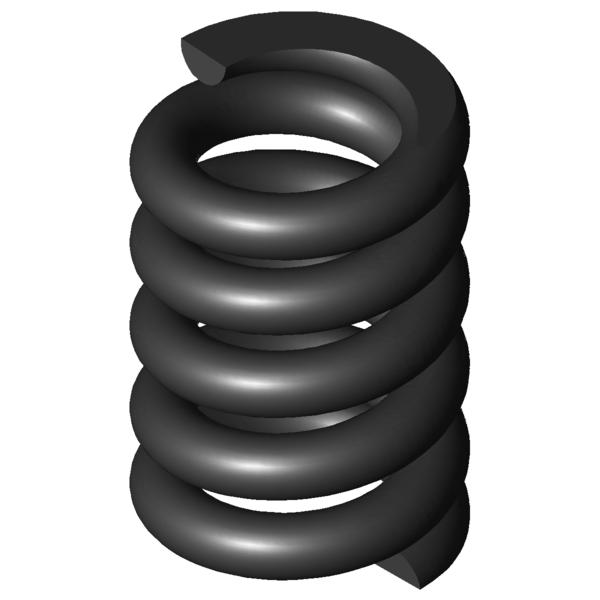

Produktbild Druckfeder D-263A
Produktbild Druckfeder D-263A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-263A

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder gespannt
s2 - mm Strecke der Feder gespannt
d 2 mm Drahtdurchmesser
Di - mm Innerer Windungsdurchmesser
D 8 mm Mittlerer Windungsdurchmesser
De 10 mm Äußerer Windungsdurchmesser
Dd 5,6 mm Dorndurchmesser
Dh 10,5 mm Hülsendurchmesser
L0 14,8 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 266,694 N Höchstkraft der Feder
Ln 11,87 mm Kleinste Länge der Feder
sn 2,93 mm Größter Federweg bei statischer Belastung
Fndyn 226,49 N Dynamische Höchstkraft
Lndyn 12,31 mm Kleinste Länge dynamische Belastung
shdyn 1,38 mm Größter Federweg dynamische Belastung
S 3,657 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Gesamtwindungen
R 90,96 N/mm Federrate
Gewicht 3,4327 g Gewicht des Artikels
Fntol 36,4 N (+/-) Toleranz für statische Höchstkraft
Fndtol 35,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,36 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol - N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol - N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-263A Federstahl Ø 2 x 8 x 14,8 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-263A Federstahl Ø 2 x 8 x 14,8 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-263A Federstahl Ø 2 x 8 x 14,8 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-263A Federstahl Ø 2 x 8 x 14,8 mm

Kraft-Weg-Berechnung Druckfeder D-263A

Anfrageformular Druckfeder D-263A Federstahl Ø 2 x 8 x 14,8 mm

Anfrageformular Druckfeder D-263A

Ähnliche Druckfedern im Umfeld der Druckfeder D-263A Federstahl Ø 2 x 8 x 14,8 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263A EN 10270-1 2 10 14,8 266,694 11,87 2,93 3,5 90,96 100,0 | 100,0 | 100,0 | 100,0
VD-263A 1.4310 2 10 14,8 229,063 11,87 2,93 3,5 78,125 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180-10 9 14 8,643 EN 10270-1 62,813 6,73 7,27 40,4 | 79,9 | 31,9 | 9,5
D-196A 9,25 17 8,832 EN 10270-1 57,543 10,48 6,52 41,2 | 80,7 | 33,3 | 9,7
D-195A-13 9,5 17,5 9,843 EN 10270-1 83,076 9,06 8,44 41,5 | 80,7 | 32,9 | 10,8
D-196 9,25 15 13,879 EN 10270-1 102,967 7,58 7,42 46,3 | 84,6 | 39,0 | 15,2
D-207A 10 14,4 17,58 EN 10270-1 104,295 8,47 5,93 50,9 | 89,1 | 44,3 | 19,3
D-227C 11 15,7 22,967 EN 10270-1 138,949 9,65 6,05 54,6 | 88,4 | 50,3 | 25,2
D-228A 9,6 18 23,709 EN 10270-1 113,567 13,21 4,79 54,7 | 86,1 | 51,9 | 26,0
D-207KG 10 14 23,994 EN 10270-1 119,303 9,03 4,97 56,0 | 89,9 | 51,8 | 26,4
D-222H 11,6 14 26,706 EN 10270-1 164,776 7,83 6,17 57,0 | 86,9 | 54,6 | 29,3
D-228 9,6 14,5 37,257 EN 10270-1 183,678 9,57 4,93 65,5 | 91,3 | 64,2 | 40,9
D-227G 9,6 12 37,257 EN 10270-1 90,535 9,57 2,43 61,7 | 85,7 | 58,4 | 40,9
D-234BA-10 11 12,5 54,936 EN 10270-1 207,107 8,73 3,77 75,5 | 88,5 | 77,7 | 60,4
D-262B 10,7 14 70,723 EN 10270-1 148,612 11,9 2,1 79,2 | 96,0 | 63,7 | 77,7
D-234C 9 13,4 81,864 EN 10270-1 222,571 10,68 2,72 89,4 | 90,2 | 88,1 | 89,9
D-263A 10 14,8 90,96 EN 10270-1 266,694 11,87 2,93 100,0 | 100,0 | 100,0 | 100,0
D-263R 11 16,2 100,056 EN 10270-1 314,696 13,05 3,15 90,3 | 91,1 | 88,9 | 91,1
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-263A

Ursprungsland: DE, German; Druckfeder D-263A
