Druckfeder D-279 Federstahl Ø 2,5 x 16 x 27,5 mm

Staffelpreise - Druckfeder D-279

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

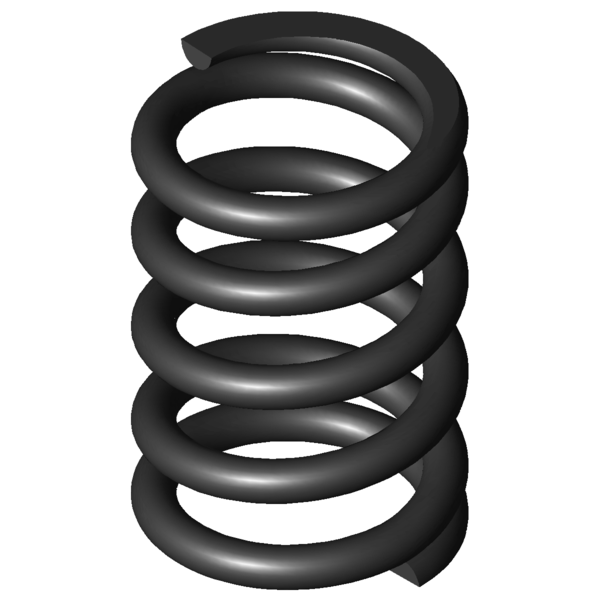

Produktbild Druckfeder D-279
Produktbild Druckfeder D-279
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-279

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16 mm Mittlerer Windungsdurchmesser
De 18,5 mm Äußerer Windungsdurchmesser
Dd 12,9 mm Dorndurchmesser
Dh 19,3 mm Hülsendurchmesser
L0 27,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 342,471 N Höchstkraft der Feder
Ln 15,16 mm Kleinste Länge der Feder
sn 12,34 mm Größter Federweg bei statischer Belastung
Fndyn 294,243 N Dynamische Höchstkraft
Lndyn 16,9 mm Kleinste Länge dynamische Belastung
shdyn 3,9 mm Größter Federweg dynamische Belastung
S 7,143 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 27,759 N/mm Federrate
Gewicht 10,7271 g Gewicht des Artikels
Fntol 22,68 N (+/-) Toleranz für statische Höchstkraft
Fndtol 22,39 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,63 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-279 Federstahl Ø 2,5 x 16 x 27,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-279 Federstahl Ø 2,5 x 16 x 27,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-279 Federstahl Ø 2,5 x 16 x 27,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-279 Federstahl Ø 2,5 x 16 x 27,5 mm

Kraft-Weg-Berechnung Druckfeder D-279

Anfrageformular Druckfeder D-279 Federstahl Ø 2,5 x 16 x 27,5 mm

Anfrageformular Druckfeder D-279

Ähnliche Druckfedern im Umfeld der Druckfeder D-279 Federstahl Ø 2,5 x 16 x 27,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-279 EN 10270-1 2,5 18,5 27,5 342,471 15,16 12,34 3,5 27,759 100,0 | 100,0 | 100,0 | 100,0
VD-279 1.4310 2,5 18,5 27,5 294,147 15,16 12,34 3,5 23,842 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-180M-10 17 31,5 1,53 EN 10270-1 35,788 8,11 23,39 37,6 | 75,7 | 31,6 | 5,5
D-206D-10 20,4 25 2,536 EN 10270-1 44,074 7,62 17,38 43,4 | 79,2 | 41,9 | 9,1
D-207JV 18,5 25,6 2,999 EN 10270-1 47,429 9,79 15,81 47,0 | 84,4 | 46,0 | 10,8
D-212B 19,8 29 3,164 EN 10270-1 58,706 10,45 18,55 45,8 | 84,1 | 41,8 | 11,4
D-217B 17 28,7 5,223 EN 10270-1 96,948 10,14 18,56 50,0 | 83,9 | 47,4 | 18,8
D-207J-21 15,5 29 5,37 EN 10270-1 99,615 10,45 18,55 48,9 | 79,5 | 47,8 | 19,3
D-212H 17,6 22,5 6,52 EN 10270-1 93,236 8,2 14,3 53,5 | 80,3 | 56,8 | 23,5
D-232N-04 18 28 6,708 EN 10270-1 108,331 11,85 16,15 55,8 | 89,2 | 54,0 | 24,2
D-247A 20,5 27 7,355 EN 10270-1 105,929 12,6 14,4 58,1 | 89,5 | 58,3 | 26,5
D-248 18 30 11,37 EN 10270-1 195,564 12,8 17,2 65,0 | 89,7 | 64,4 | 41,0
D-252A-33 15 28,5 14,132 EN 10270-1 173,539 16,22 12,28 49,3 | 86,4 | 42,9 | 18,4
D-273B 22,5 27 14,212 EN 10270-1 163,941 15,47 11,54 71,8 | 93,5 | 70,7 | 51,2
D-263VA 20 27,8 14,689 EN 10270-1 200,209 14,17 13,63 74,0 | 94,5 | 74,5 | 52,9
D-279A 18,5 32 21,59 EN 10270-1 300,833 18,07 13,93 87,1 | 95,3 | 88,2 | 77,8
D-279 18,5 27,5 27,759 EN 10270-1 342,471 15,16 12,34 100,0 | 100,0 | 100,0 | 100,0
D-288P 20 27,2 35,16 EN 10270-1 360,926 16,93 10,27 87,2 | 93,6 | 89,1 | 79,0
D-284A 15 27 37,045 EN 10270-1 235,586 20,64 6,36 70,9 | 94,0 | 70,4 | 48,3
D-283A-15 15,5 28 40,252 EN 10270-1 409,308 17,83 10,17 72,8 | 91,8 | 74,0 | 52,5
D-288Z-50 21 28,5 40,427 EN 10270-1 419,749 18,12 10,38 80,3 | 89,3 | 82,9 | 68,6
D-288X-03 19,4 32 42,774 EN 10270-1 538,948 19,4 12,6 78,3 | 89,2 | 80,7 | 64,9
D-288S-04 18,9 27,5 42,87 EN 10270-1 455,709 16,87 10,63 80,4 | 95,7 | 80,6 | 64,7
D-288X-02 19,4 25 58,328 EN 10270-1 539,532 15,75 9,25 69,2 | 90,8 | 69,2 | 47,6
D-313A-03 19,5 32 66,864 EN 10270-1 632,898 22,53 9,47 64,2 | 85,5 | 65,4 | 41,5
D-313AB 17 32 73,904 EN 10270-1 424,875 26,25 5,75 86,0 | 91,9 | 88,3 | 77,8
D-309 19,2 27,5 74,514 EN 10270-1 622,939 19,14 8,36 63,4 | 91,5 | 61,4 | 37,2
D-313A-02 19,5 25 81,191 EN 10270-1 428,486 19,72 5,28 60,9 | 87,2 | 61,4 | 34,2
D-288Z-60 17 24 85,921 EN 10270-1 524,721 17,89 6,11 87,3 | 92,5 | 80,2 | 89,3
D-313O 18 26 163,728 EN 10270-1 759,303 21,36 4,64 48,5 | 87,1 | 41,4 | 17,0
D-339B 20 28,8 181,92 EN 10270-1 921,241 23,74 5,06 45,9 | 83,5 | 39,1 | 15,2
D-339V-04 19 31 391,512 EN 10270-1 1734,4 26,57 4,43 38,5 | 80,5 | 27,8 | 7,1
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-279

Ursprungsland: DE, German; Druckfeder D-279
