Druckfeder D-288T-07 Federstahl Ø 2,8 x 12,2 x 64 mm

Staffelpreise - Druckfeder D-288T-07

Bestellmenge Einzelpreis [EUR]
1 5,6700 EUR
2 4,0000 EUR
3 3,8100 EUR
7 2,9900 EUR
17 1,5200 EUR
37 1,2000 EUR
75 1,0100 EUR
125 0,7829 EUR
175 0,7387 EUR
250 0,6198 EUR
350 0,5936 EUR
450 0,5368 EUR

Druckfeder Kaufen

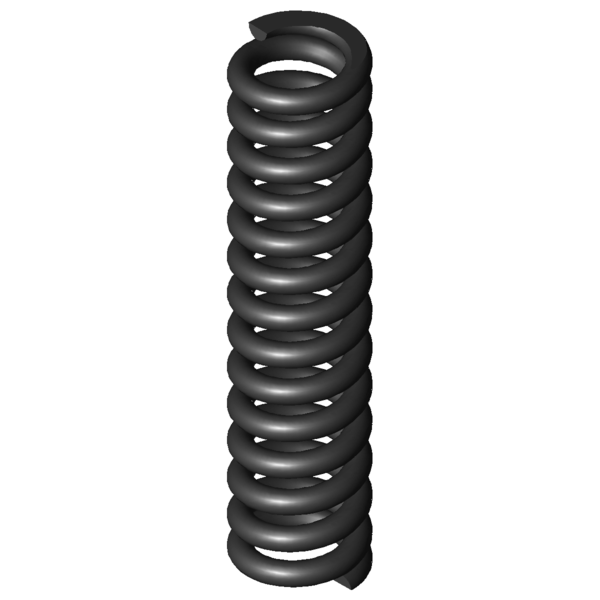

Produktbild Druckfeder D-288T-07
Produktbild Druckfeder D-288T-07
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288T-07

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,2 mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dd 8,8 mm Dorndurchmesser
Dh 15,7 mm Hülsendurchmesser
L0 64 mm Ungespannte Länge der Feder
Lk 20,75 mm Knicklänge
Fn 521,492 N Höchstkraft der Feder
Ln 45,1 mm Kleinste Länge der Feder
sn 18,9 mm Größter Federweg bei statischer Belastung
Fndyn 459,33 N Dynamische Höchstkraft
Lndyn 47,35 mm Kleinste Länge dynamische Belastung
shdyn 6,93 mm Größter Federweg dynamische Belastung
S 4,896 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 27,587 N/mm Federrate
Gewicht 27,0498 g Gewicht des Artikels
Fntol 43,72 N (+/-) Toleranz für statische Höchstkraft
Fndtol 42,79 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,3 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe N - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288T-07 Federstahl Ø 2,8 x 12,2 x 64 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288T-07 Federstahl Ø 2,8 x 12,2 x 64 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288T-07 Federstahl Ø 2,8 x 12,2 x 64 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288T-07 Federstahl Ø 2,8 x 12,2 x 64 mm

Kraft-Weg-Berechnung Druckfeder D-288T-07

Anfrageformular Druckfeder D-288T-07 Federstahl Ø 2,8 x 12,2 x 64 mm

Anfrageformular Druckfeder D-288T-07

Ähnliche Druckfedern im Umfeld der Druckfeder D-288T-07 Federstahl Ø 2,8 x 12,2 x 64 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288T-07 EN 10270-1 2,8 15 64 521,492 45,1 18,9 12,5 27,587 89,5 | 94,7 | 90,4 | 83,3
VD-288T-07 1.4310 2,8 15 64 447,908 45,1 18,9 12,5 23,695 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-256A 14,5 71 4,511 EN 10270-1 108,863 46,87 24,13 54,9 | 87,2 | 58,0 | 19,6
D-252A-35 15 75 5,916 EN 10270-1 240,799 34,3 40,7 55,6 | 90,0 | 51,0 | 25,7
D-252AC 15 66,2 5,935 EN 10270-1 196,553 33,08 33,12 55,1 | 86,2 | 53,3 | 25,8
D-252A-07 14,8 64 5,979 EN 10270-1 178,184 34,2 29,8 53,5 | 90,0 | 48,8 | 21,7
D-256 14,5 71 6,676 EN 10270-1 250,368 33,5 37,5 56,8 | 87,2 | 54,3 | 29,0
D-257D-01 14 60 6,987 EN 10270-1 173,579 35,16 24,84 55,4 | 86,2 | 54,7 | 25,3
D-252AB 15 55,6 7,066 EN 10270-1 191,975 28,43 27,17 55,0 | 86,1 | 53,2 | 25,6
D-263P-02 15 68 8,429 EN 10270-1 248,008 38,58 29,42 62,8 | 89,3 | 62,5 | 36,7
D-263V-15 15,2 64 10,745 EN 10270-1 194,091 45,94 18,06 66,7 | 94,8 | 66,4 | 38,9
D-287A 15 67,5 11,014 EN 10270-1 108,931 57,61 9,89 57,5 | 92,7 | 31,8 | 47,9
D-286A 15 55 15,093 EN 10270-1 175,216 43,39 11,61 63,0 | 94,0 | 53,4 | 41,6
D-287 15 67,5 16,3 EN 10270-1 439,336 40,55 26,95 82,6 | 92,7 | 84,2 | 70,9
D-283A-17 15,5 59 17,251 EN 10270-1 415,059 34,94 24,06 78,1 | 92,7 | 79,1 | 62,5
D-288E 13 66,2 22,178 EN 10270-1 389,222 48,65 17,55 85,0 | 90,9 | 83,7 | 80,4
D-288T-07 15 64 27,587 EN 10270-1 521,492 45,1 18,9 89,5 | 94,7 | 90,4 | 83,3
D-288Z-07 15,5 64 41,121 EN 10270-1 657,416 48,01 15,99 81,6 | 95,7 | 82,0 | 67,1
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-288T-07

Ursprungsland: DE, German; Druckfeder D-288T-07
