Druckfeder D-288T-09 Federstahl Ø 2,8 x 12,2 x 89 mm

Staffelpreise - Druckfeder D-288T-09

Bestellmenge Einzelpreis [EUR]
1 5,6700 EUR
2 4,0000 EUR
3 3,8100 EUR
7 2,9900 EUR
17 1,5200 EUR
37 1,2000 EUR
75 1,0100 EUR
125 0,7829 EUR
175 0,7387 EUR
250 0,6198 EUR
350 0,5936 EUR
450 0,5368 EUR

Druckfeder Kaufen

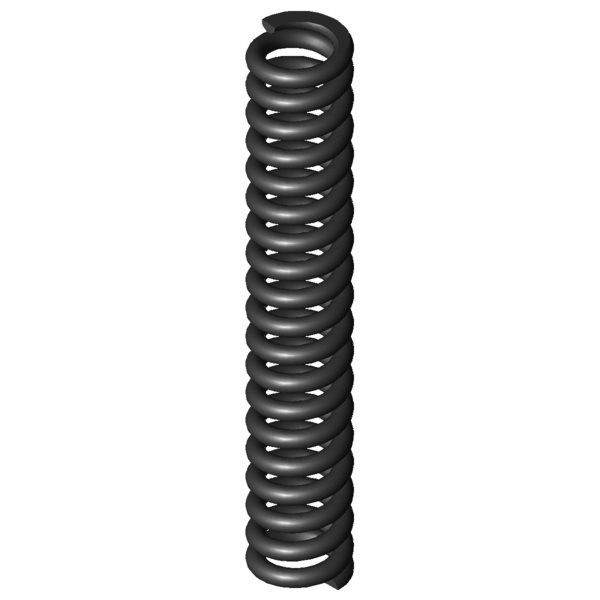

Produktbild Druckfeder D-288T-09
Produktbild Druckfeder D-288T-09
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288T-09

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,2 mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dd 8,8 mm Dorndurchmesser
Dh 15,7 mm Hülsendurchmesser
L0 89 mm Ungespannte Länge der Feder
Lk 67,4 mm Knicklänge
Fn 553,809 N Höchstkraft der Feder
Ln 60,9 mm Kleinste Länge der Feder
sn 28,1 mm Größter Federweg bei statischer Belastung
Fndyn 486,72 N Dynamische Höchstkraft
Lndyn 64,3 mm Kleinste Länge dynamische Belastung
shdyn 9,18 mm Größter Federweg dynamische Belastung
S 4,926 mm Steigung der Feder
n 17,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 19,705 N/mm Federrate
Gewicht 36,3773 g Gewicht des Artikels
Fntol 42,83 N (+/-) Toleranz für statische Höchstkraft
Fndtol 41,9 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,3 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,75 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe N - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288T-09 Federstahl Ø 2,8 x 12,2 x 89 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288T-09 Federstahl Ø 2,8 x 12,2 x 89 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288T-09 Federstahl Ø 2,8 x 12,2 x 89 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288T-09 Federstahl Ø 2,8 x 12,2 x 89 mm

Kraft-Weg-Berechnung Druckfeder D-288T-09

Anfrageformular Druckfeder D-288T-09 Federstahl Ø 2,8 x 12,2 x 89 mm

Anfrageformular Druckfeder D-288T-09

Ähnliche Druckfedern im Umfeld der Druckfeder D-288T-09 Federstahl Ø 2,8 x 12,2 x 89 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288T-09 EN 10270-1 2,8 15 89 553,809 60,9 28,1 17,5 19,705 100,0 | 100,0 | 100,0 | 100,0
VD-288T-09 1.4310 2,8 15 89 475,664 60,9 28,1 17,5 16,925 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 53,2 | 90,0 | 50,0 | 19,7
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 51,3 | 87,4 | 46,0 | 20,3
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 54,1 | 89,9 | 49,5 | 22,8
D-252A-40 15 92 4,787 EN 10270-1 240,287 41,8 50,2 54,5 | 89,4 | 49,7 | 24,3
D-252A-35 15 75 5,916 EN 10270-1 240,799 34,3 40,7 57,2 | 85,2 | 56,3 | 30,0
D-263Q-01 15 77 6,151 EN 10270-1 158,475 51,24 25,76 59,9 | 88,4 | 60,1 | 31,2
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 58,5 | 86,0 | 57,7 | 31,9
D-263V-18 15,2 102 6,715 EN 10270-1 210,745 70,62 31,38 62,8 | 90,6 | 63,8 | 34,1
D-263Q 15 77 7,342 EN 10270-1 244,908 43,64 33,36 63,3 | 88,4 | 64,2 | 37,2
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 66,5 | 94,8 | 65,8 | 38,9
D-288A 15 98 9,056 EN 10270-1 262,753 68,98 29,02 70,5 | 93,4 | 72,1 | 45,9
D-283A-18 15,5 90 10,978 EN 10270-1 416,627 52,05 37,95 75,1 | 95,0 | 74,6 | 55,7
D-288 15 98 11,014 EN 10270-1 444,843 57,61 40,39 74,7 | 93,4 | 74,9 | 55,9
D-288T-10 15 102 17,242 EN 10270-1 572,529 68,79 33,21 91,3 | 95,8 | 90,7 | 87,5
D-288T-09 15 89 19,705 EN 10270-1 553,809 60,9 28,1 100,0 | 100,0 | 100,0 | 100,0
D-288T-08 15 76 22,989 EN 10270-1 528,849 53 23 89,8 | 95,1 | 88,7 | 85,7
D-288Z-09 15,5 89 30,367 EN 10270-1 794,952 62,82 26,18 80,7 | 95,7 | 81,4 | 64,9
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-288T-09

Ursprungsland: DE, German; Druckfeder D-288T-09
