Druckfeder D-335 Federstahl Ø 4 x 20 x 33,5 mm

Staffelpreise - Druckfeder D-335

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

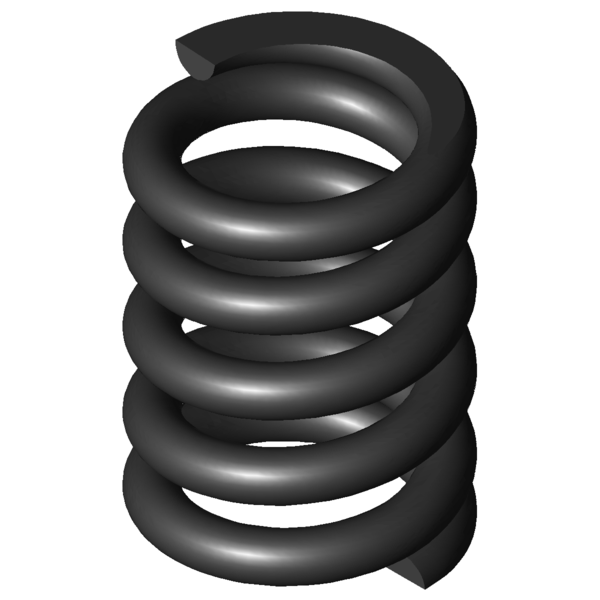

Produktbild Druckfeder D-335
Produktbild Druckfeder D-335
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-335

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dd 15,2 mm Dorndurchmesser
Dh 25,1 mm Hülsendurchmesser
L0 33,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 891,843 N Höchstkraft der Feder
Ln 23,93 mm Kleinste Länge der Feder
sn 9,58 mm Größter Federweg bei statischer Belastung
Fndyn 801,029 N Dynamische Höchstkraft
Lndyn 24,9 mm Kleinste Länge dynamische Belastung
shdyn 3,56 mm Größter Federweg dynamische Belastung
S 8,429 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 93,143 N/mm Federrate
Gewicht 34,3268 g Gewicht des Artikels
Fntol 78,19 N (+/-) Toleranz für statische Höchstkraft
Fndtol 76,84 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-335 Federstahl Ø 4 x 20 x 33,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-335 Federstahl Ø 4 x 20 x 33,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-335 Federstahl Ø 4 x 20 x 33,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-335 Federstahl Ø 4 x 20 x 33,5 mm

Kraft-Weg-Berechnung Druckfeder D-335

Anfrageformular Druckfeder D-335 Federstahl Ø 4 x 20 x 33,5 mm

Anfrageformular Druckfeder D-335

Ähnliche Druckfedern im Umfeld der Druckfeder D-335 Federstahl Ø 4 x 20 x 33,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-335 EN 10270-1 4 24 33,5 891,843 23,93 9,58 3,5 93,143 100,0 | 100,0 | 100,0 | 100,0
VD-335 1.4310 4 24 33,5 766 23,93 9,58 3,5 80 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-273A-02 24 37,5 11,44 EN 10270-1 250,547 15,6 21,9 44,1 | 83,9 | 35,9 | 12,3
D-288F 22,7 34 12,305 EN 10270-1 135,878 22,96 11,04 50,4 | 86,9 | 51,0 | 13,2
D-274 22,5 36 14,212 EN 10270-1 291,853 15,47 20,54 46,0 | 83,1 | 39,7 | 15,3
D-273B 22,5 27 14,212 EN 10270-1 163,941 15,47 11,54 48,3 | 78,9 | 50,7 | 15,3
D-278C 19,5 35 14,727 EN 10270-1 205,021 21,08 13,92 47,2 | 79,8 | 45,9 | 15,8
D-288Z-41 27 37,2 17,055 EN 10270-1 317,939 18,56 18,64 48,8 | 84,6 | 43,5 | 18,3
D-303A-10 27,2 32 30,91 EN 10270-1 488,372 16,2 15,8 59,6 | 87,9 | 57,7 | 33,2
D-288Z-30 21,5 30 37,237 EN 10270-1 441,293 18,15 11,85 63,3 | 84,7 | 65,2 | 40,0
D-304 23,2 33,5 38,151 EN 10270-1 538,84 19,38 14,12 65,8 | 92,2 | 64,1 | 41,0
D-303B 23,2 28 38,151 EN 10270-1 329,007 19,38 8,62 63,7 | 86,7 | 63,4 | 41,0
D-288X-03 19,4 32 42,774 EN 10270-1 538,948 19,4 12,6 65,7 | 83,0 | 68,2 | 45,9
D-313K 25 33,3 49,885 EN 10270-1 577,274 21,73 11,57 74,2 | 95,1 | 73,8 | 53,6
D-334A-02 27 37 61,243 EN 10270-1 790,646 24,09 12,91 80,1 | 93,1 | 81,4 | 65,8
D-313A-03 19,5 32 66,864 EN 10270-1 632,898 22,53 9,47 81,0 | 86,4 | 84,9 | 71,8
D-335 24 33,5 93,143 EN 10270-1 891,843 23,93 9,58 100,0 | 100,0 | 100,0 | 100,0
D-339R-05 27 37 104,786 EN 10270-1 1056,24 26,92 10,08 89,3 | 89,4 | 89,7 | 88,8
D-339E-01 19 35 171,72 EN 10270-1 1171,185 28,18 6,82 73,2 | 91,6 | 73,7 | 54,2
D-339R-12 22,5 33,5 204,66 EN 10270-1 1391,685 26,7 6,8 69,1 | 94,2 | 67,5 | 45,5
D-339S 22 31,8 222,708 EN 10270-1 1139,754 26,68 5,12 66,5 | 91,8 | 65,8 | 41,8
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-335

Ursprungsland: DE, German; Druckfeder D-335
