Druckfeder D-337 Federstahl Ø 4 x 20 x 72 mm

Staffelpreise - Druckfeder D-337

Bestellmenge Einzelpreis [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Druckfeder Kaufen

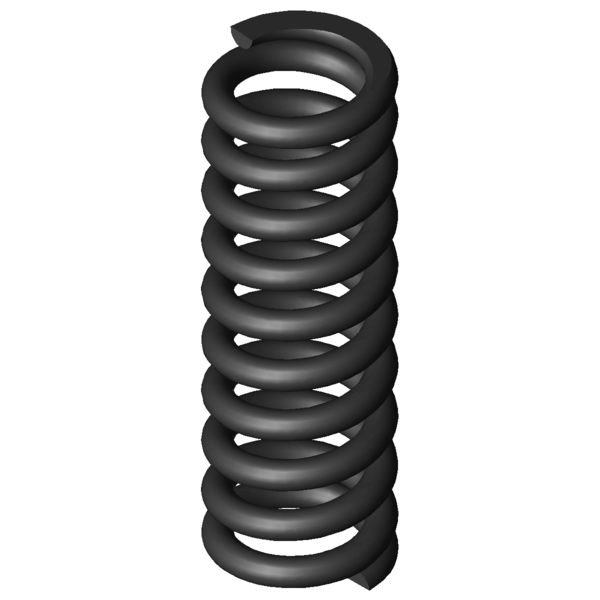

Produktbild Druckfeder D-337
Produktbild Druckfeder D-337
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-337

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dd 15,2 mm Dorndurchmesser
Dh 25,1 mm Hülsendurchmesser
L0 72 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 971,288 N Höchstkraft der Feder
Ln 46,68 mm Kleinste Länge der Feder
sn 25,33 mm Größter Federweg bei statischer Belastung
Fndyn 836,094 N Dynamische Höchstkraft
Lndyn 50,2 mm Kleinste Länge dynamische Belastung
shdyn 8,3 mm Größter Federweg dynamische Belastung
S 8 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 38,353 N/mm Federrate
Gewicht 65,5329 g Gewicht des Artikels
Fntol 66,44 N (+/-) Toleranz für statische Höchstkraft
Fndtol 65,09 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,35 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-337 Federstahl Ø 4 x 20 x 72 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-337 Federstahl Ø 4 x 20 x 72 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-337 Federstahl Ø 4 x 20 x 72 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-337 Federstahl Ø 4 x 20 x 72 mm

Kraft-Weg-Berechnung Druckfeder D-337

Anfrageformular Druckfeder D-337 Federstahl Ø 4 x 20 x 72 mm

Anfrageformular Druckfeder D-337

Ähnliche Druckfedern im Umfeld der Druckfeder D-337 Federstahl Ø 4 x 20 x 72 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-337 EN 10270-1 4 24 72 971,288 46,68 25,33 8,5 38,353 100,0 | 100,0 | 100,0 | 100,0
VD-337 1.4310 4 24 72 834,235 46,68 25,33 8,5 32,941 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-239A-03 25 63 2,977 EN 10270-1 136,053 17,3 45,7 40,1 | 77,8 | 34,7 | 7,8
D-239A-14 23,5 58 2,982 EN 10270-1 119,251 18,01 39,99 40,6 | 76,2 | 37,8 | 7,8
D-241 22 62 3,705 EN 10270-1 156,147 19,85 42,15 41,2 | 75,9 | 38,1 | 9,7
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 43,5 | 79,0 | 40,5 | 10,9
D-270 27,5 74,5 4,631 EN 10270-1 233,849 24 50,5 43,8 | 82,1 | 37,1 | 12,1
D-273A-10 24 85 5,339 EN 10270-1 272,016 34,05 50,95 45,1 | 82,4 | 38,9 | 13,9
D-276 22,5 81,5 5,852 EN 10270-1 292,61 31,5 50 45,7 | 81,5 | 40,4 | 15,3
D-306 23,2 74 15,709 EN 10270-1 566,892 37,91 36,09 65,5 | 91,3 | 64,3 | 41,0
D-305A 23,2 61 15,709 EN 10270-1 362,67 37,91 23,09 64,1 | 87,1 | 64,2 | 41,0
D-308A-02 22 70 16,923 EN 10270-1 483,755 41,41 28,59 67,7 | 89,6 | 69,2 | 44,1
D-313M 25 78 18,379 EN 10270-1 576,486 46,63 31,37 70,2 | 92,8 | 70,0 | 47,9
D-313L-03 25 72 19,4 EN 10270-1 532,378 44,56 27,44 73,2 | 95,3 | 73,6 | 50,6
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 69,6 | 91,4 | 63,7 | 53,6
D-334A-03 27 78 25,218 EN 10270-1 779,479 47,09 30,91 80,2 | 93,7 | 81,1 | 65,8
D-337 24 72 38,353 EN 10270-1 971,288 46,68 25,33 100,0 | 100,0 | 100,0 | 100,0
D-339R-10 27 70 48,9 EN 10270-1 1105,598 47,39 22,61 86,2 | 91,7 | 88,6 | 78,4
D-339U 22 70,9 82,05 EN 10270-1 1140,926 56,99 13,91 69,9 | 93,0 | 70,0 | 46,8
D-339R-01 22,5 70 95,508 EN 10270-1 1671,387 52,5 17,5 65,7 | 93,3 | 63,6 | 40,1
D-389R-01 27,8 70 453,021 EN 10270-1 4187,614 60,76 9,24 39,5 | 80,2 | 29,8 | 8,5
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-337

Ursprungsland: DE, German; Druckfeder D-337
