Druckfeder D-338 Federstahl Ø 4 x 20 x 105 mm

Staffelpreise - Druckfeder D-338

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

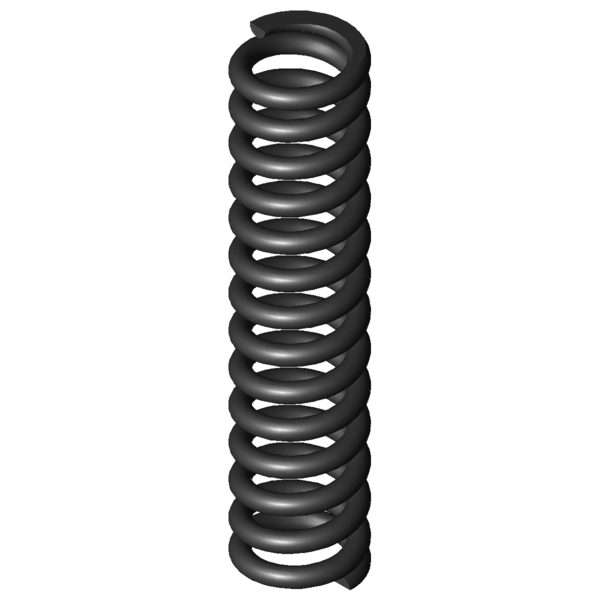

Produktbild Druckfeder D-338
Produktbild Druckfeder D-338
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-338

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 20 mm Mittlerer Windungsdurchmesser
De 24 mm Äußerer Windungsdurchmesser
Dd 15,2 mm Dorndurchmesser
Dh 25,1 mm Hülsendurchmesser
L0 105 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1046,46 N Höchstkraft der Feder
Ln 64,88 mm Kleinste Länge der Feder
sn 40,13 mm Größter Federweg bei statischer Belastung
Fndyn 839,776 N Dynamische Höchstkraft
Lndyn 72,8 mm Kleinste Länge dynamische Belastung
shdyn 12,15 mm Größter Federweg dynamische Belastung
S 8,08 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 26,08 N/mm Federrate
Gewicht 90,4978 g Gewicht des Artikels
Fntol 64,5 N (+/-) Toleranz für statische Höchstkraft
Fndtol 63,19 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,87 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-338 Federstahl Ø 4 x 20 x 105 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-338 Federstahl Ø 4 x 20 x 105 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-338 Federstahl Ø 4 x 20 x 105 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-338 Federstahl Ø 4 x 20 x 105 mm

Kraft-Weg-Berechnung Druckfeder D-338

Anfrageformular Druckfeder D-338 Federstahl Ø 4 x 20 x 105 mm

Anfrageformular Druckfeder D-338

Ähnliche Druckfedern im Umfeld der Druckfeder D-338 Federstahl Ø 4 x 20 x 105 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-338 EN 10270-1 4 24 105 1046,46 64,88 40,13 12,5 26,08 100,0 | 100,0 | 100,0 | 100,0
VD-338 1.4310 4 24 105 898,8 64,88 40,13 12,5 22,4 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-276B 22,5 103 3,685 EN 10270-1 212,369 45,37 57,64 84,8 | 95,3 | 86,1 | 73,0
D-276A 22,5 93 3,685 EN 10270-1 175,521 45,37 47,64 48,7 | 81,6 | 50,5 | 14,1
D-277 22,5 120 3,979 EN 10270-1 293,289 46,3 73,7 78,5 | 100,0 | 67,9 | 67,6
D-273A-10 24 85 5,339 EN 10270-1 272,016 34,05 50,95 51,3 | 81,2 | 52,4 | 20,5
D-307A 23,2 105 7,218 EN 10270-1 216,616 74,99 30,01 62,3 | 87,5 | 62,2 | 37,2
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 58,4 | 83,2 | 61,5 | 30,4
D-308A-05 22 113 9,743 EN 10270-1 446,114 67,21 45,79 58,0 | 90,0 | 56,3 | 27,6
D-306A 23,2 92 9,891 EN 10270-1 351,616 56,45 35,55 62,4 | 88,1 | 61,1 | 37,9
D-307 23,2 105 10,682 EN 10270-1 558,22 52,74 52,26 57,0 | 87,5 | 58,2 | 25,2
D-313N 25 123 11,264 EN 10270-1 579,688 71,54 51,46 55,5 | 85,7 | 56,9 | 23,9
D-308A-04 22 95 11,909 EN 10270-1 462,57 56,16 38,84 67,8 | 87,4 | 70,5 | 45,7
D-313M-03 25 101 13,431 EN 10270-1 535,064 61,16 39,84 73,6 | 94,1 | 75,2 | 51,5
D-313M-01 25 95 15,182 EN 10270-1 608,289 54,93 40,07 76,5 | 92,2 | 79,0 | 58,2
D-334A-04 27 112 17,148 EN 10270-1 797,726 65,48 46,52 80,4 | 94,2 | 81,2 | 65,8
D-338 24 105 26,08 EN 10270-1 1046,46 64,88 40,13 100,0 | 100,0 | 100,0 | 100,0
D-339V 22 110 50,289 EN 10270-1 1141,191 87,31 22,69 72,7 | 92,0 | 74,1 | 51,8
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-338

Ursprungsland: DE, German; Druckfeder D-338
